तापमान रेंज: | -40 ℃ ~ + 150 ℃ | आर्द्रता रेंज: | 20% आरएच ~ 98% आरएच |
---|---|---|---|
टेस्ट वॉल्यूम: | अनुकूलित किया जा सकता | अस्थायी। ताप का समय: | 5 ℃ / मिनट (-40 ℃ से 80 ℃) |
अस्थायी। ठंड का समय: | 5 ℃ / मिनट (80 ℃ से -40 ℃) | आंतरिक कक्ष सामग्री: | स्टेनलेस स्टील |
हाई लाइट: | बैटरी चार्ज डिस्चार्ज टेस्ट उपकरण,बैटरी डिस्चार्ज विश्लेषक |

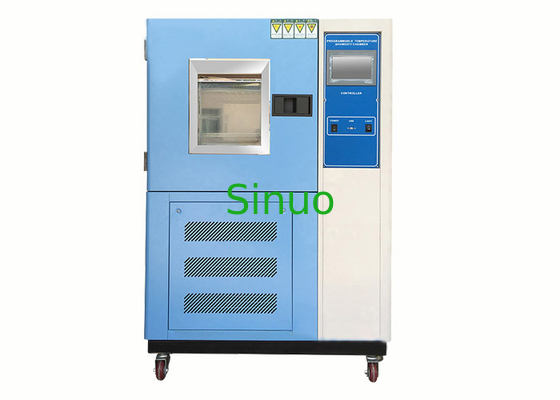

आईईसी 62133 सेल बैटरी थर्मल साइकलिंग कम और उच्च तापमान एक्सपोजर टेस्ट चैंबर
अवलोकन:
यह कम और उच्च तापमान साइकिल चालन परीक्षण उपकरण मुख्य रूप से बिजली और इलेक्ट्रॉनिक उत्पादों, घटकों और अन्य सामग्री के उच्च तापमान परीक्षण, तापमान वैकल्पिक, नम गर्मी परीक्षण, पर्यावरण अनुकरण विश्वसनीयता परीक्षण, आदि के लिए उपयोग किया जाता है।
यह परीक्षण उपकरण प्रोग्राम करने योग्य उच्च सटीकता माइक्रो कंप्यूटर नियंत्रक, 7 इंच टीएफटी रंग एलसीडी टच स्क्रीन, और इंटेलिजेंट सॉफ्टवेयर को अपनाता है, जो आसान और मानवीय ऑपरेशन को प्राप्त कर सकता है।
मानक अनुरूप:
यह IEC62133: 2017 खंड 7.2.4, IEC62133: 2012 खंड 7.2.4, IEC60086-4 खंड 6.4.2 आदि के अनुरूप है।
तकनीकी पैमाने:
वॉल्यूम और आयाम | |
प्रभावी मात्रा | 150L (अनुकूलित किया जा सकता) |
आंतरिक आयाम | W500 मिमी * H600 मिमी * D500 मिमी (अनुकूलित किया जा सकता है) |
समग्र आयाम | W700mm * H1750mm * D1570mm (अनुकूलित किया जा सकता) कृपया टिप्पणी: सटीक समग्र आयाम pls अंतिम डिजाइन ड्राइंग को देखें! |
प्रदर्शन | |
शर्त | पर्यावरण के तहत एयर कूलिंग प्रकार। + 5 ℃ ℃ + 35 ℃, सापेक्ष आर्द्रता %85%। कोई लोड (परीक्षण क्षेत्र में नमूना के बिना) |
अस्थायी। रेंज | -40 ℃ ~ + 150 ℃ |
अस्थायी। अस्थिरता | ± 0.5 ℃ |
अस्थायी। विचलन | ≤ ± 2.0 ℃ |
अस्थायी। वर्दी | ≤2.0 ℃ |
अस्थायी। ताप का समय | -40 ℃ से 80 ℃ तक, पूर्ण सीमा गैर-रैखिक औसत लगभग 5 ℃ / मिनट, कोई भार नहीं |
अस्थायी। ठंड का समय | 80 ℃ से -40 ℃ तक, पूर्ण सीमा गैर-रैखिक औसत लगभग 5 ℃ / मिनट, कोई भार नहीं |
अस्थायी। overshoot | ≤ ± 2 ℃ |
मैक्स। लोड हो रहा है | नहीं |
आर्द्रता सीमा | 20% आरएच ~ 98% आरएच |
आर्द्रता में उतार-चढ़ाव | ≤ 2.5% आरएच ± |
आर्द्रता विचलन | > 75% आरएच: ≤ + 2, -3% आरएच, <75% आरएच: ≤% 5% आरएच |
लगातार मैक्स। ताप भार | नहीं |
तापमान आर्द्रता नियंत्रण Diagraph | |
शोर | ≤70 डीबी (ए लेवल) |
संरचना और सामग्री | |
बाहरी चैंबर | डबल इलेक्ट्रोस्टैटिक राल उच्च तापमान पेंट जस्ती चादर को अपनाएं। |
आंतरिक चैंबर | 1.2 मिमी मोटी SUS # 304 उच्च और निम्न तापमान के साथ आंतरिक कक्ष प्रतिरोध स्टेनलेस स्टील। नीचे 2 मिमी मोटी # 304 स्टेनलेस के साथ स्टील, उच्च शक्ति वर्ग ट्यूब कनेक्शन सुदृढीकरण के साथ, लोडिंग क्षमता G250KG / square के साथ |
इन्सुलेशन सामग्री | 100mm की मोटाई के साथ लौ retardant उच्च शक्ति पु Polyurethane फोम इन्सुलेशन सामग्री को अपनाने, गर्मी संरक्षण गुणांक 0.0212kcal / Mohr से कम है। |
चैंबर का दरवाजा | एकल खुला दरवाजा, दरवाजा आकार: W500XH600mm। |
अवलोकन विंडो | दरवाजे पर वैक्यूम ग्लास अवलोकन खिड़की (W300 xH400mm) के साथ; और बिजली के गर्मी प्रतिरोधी, एंटी-फ्रॉस्टिंग, एंटी-कंडेनिंग उपकरणों के साथ दरवाजा फ्रेम, परीक्षण के तहत नमूना का स्पष्ट अवलोकन सुनिश्चित करता है |
छेद का परीक्षण | सिलिकॉन सील और स्टेनलेस स्टील कवर के साथ, कक्ष के बाईं ओर एक One 50 मिमी का परीक्षण छेद। |
सील | उच्च सील प्रदर्शन के साथ मूल आयातित सिलिकॉन रबर पट्टी को अपनाएं |
नमूना धारक | SUS # 304 स्टेनलेस स्टील नमूना धारक, 2 परतें, लोडिंग क्षमता: / 50KG / परत। |
दबाव संतुलन बंदरगाह | दबाव अंतर से बचने के लिए स्थापित मैकेनिकल प्रेशर क्लोज टाइप बैलेंस डिवाइस टेस्ट टेम्परेरी स्ट्रेंथ को प्रभावित करता है जब हाई टेम्प करते हैं। उच्च आर्द्रता परीक्षण। |
लाइटिंग इनसाइड चैंबर | अवलोकन विंडो के अंदर एक फिलिप ब्रांड ऊर्जा बचत प्रकाश (9W) के साथ |
IEC 60086-4 और IEC 62133-1 के बीच थर्मल साइक्लिंग परीक्षण प्रक्रियाओं के अंतर कैसे हैं?
IEC 60086-4 के अनुसार टेस्ट प्रक्रिया: 2014 खंड 6.4.2:
-40 ℃ के परीक्षण तापमान पर कम से कम 6 घंटे के लिए भंडारण द्वारा पीछा किया, टेस्ट कोशिकाओं और बैटरी 72 ℃ के परीक्षण तापमान पर कम से कम 6h के लिए संग्रहीत किया जाएगा। प्रत्येक तापमान पर स्थानांतरण के लिए अधिकतम समय 30 मिनट होगा। प्रत्येक परीक्षण सेल और बैटरी 10 बार इस प्रक्रिया से गुजरेंगे। इसके बाद परिवेश के तापमान पर कम से कम 24 घंटे के लिए भंडारण किया जाता है।
बड़ी कोशिकाओं और बैटरियों के लिए परीक्षण तापमान के जोखिम की अवधि 6 घंटे के बजाय कम से कम 12 घंटे होगी।
IEC 62133-1: 2017 खंड 7.2.4 के अनुसार टेस्ट प्रक्रिया:
निम्नलिखित प्रक्रिया के अनुसार, पूरी तरह से चार्ज की गई कोशिकाओं या बैटरियों को मजबूर ड्राफ्ट चेंबरों में तापमान साइक्लिंग (-20 ℃, +75 ℃) के अधीन किया जाता है।
चरण 1: 4 घंटे के लिए +75 ℃ ± 2 ℃ के परिवेश के तापमान में कोशिकाओं या बैटरी रखें।
चरण 2: परिवेश का तापमान 20 ℃ within 5 ℃ में 30 मिनट के भीतर बदलें और इस तापमान पर न्यूनतम 2 घंटे तक बनाए रखें।
चरण 3: परिवेश के तापमान को 30 मिनट के भीतर -20 ℃ within 2 ℃ में बदलें और 4 घंटे के लिए इस तापमान पर बनाए रखें।
चरण 4: परिवेश का तापमान 20 ℃ within 5 ℃ में 30 मिनट के भीतर बदलें और कम से कम 2 घंटे के लिए इस तापमान पर बनाए रखें।
चरण 5: आगे के चार चक्रों के लिए चरण 1 से 4 दोहराएँ। 30 मिनट के भीतर चरण 4 से चरण 1 में संक्रमण।
चरण 6: पांचवें चक्र के बाद, कोशिकाओं या बैटरी को स्टोर करें और कम से कम 24 घंटे की बाकी अवधि के बाद एक दृश्य जांच करें।
