उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ओपन सर्किट आउटपुट वोल्टेज (PK1): | (२५० वी ~ ४००० वी) ± १०% | ओपन सर्किट वोल्ट वेवफॉर्म फ्रंट (T1): | PK1：0.5μs ± 30% |
|---|---|---|---|
| आसन्न पल्स अंतराल: | 1s ~ 99s | दालों की संख्या: | 1~9999 बार |
| आउटपुट प्रतिबाधा: | 12, 30Ω | चरण इंजेक्शन विधि: | अतुल्यकालिक या तुल्यकालिक |
| हाई लाइट: | ईएमसी परीक्षण प्रणाली,ईएमसी परीक्षण प्रयोगशाला |
||

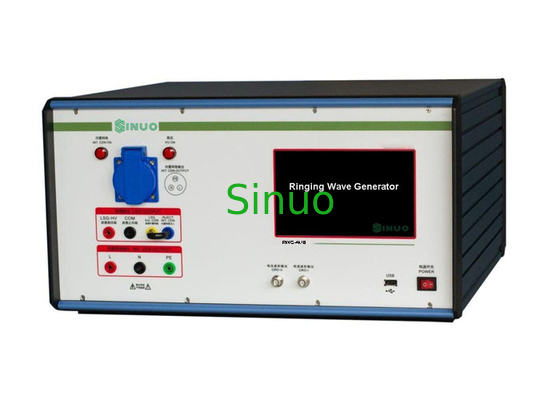

आईईसी ६१०००-४-१२ रिंगिंग वेव जेनरेटर ४केवी १६ए ईएमएस ऑसिलेटरी वेव्स इम्युनिटी टेस्ट के लिए
मानक और खंड:
आईईसी ६१०००-४-१२/जीबी/टी १७६२६.१२ "इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (ईएमसी) - परीक्षण और माप तकनीक - ऑसिलेटरी वेव्स इम्युनिटी टेस्ट"
ANSI-C62-41 "लो-वोल्टेज एसी पावर सर्किट में सर्ज वोल्टेज के लिए IEEE गाइड"
नमूने और प्रतिबंध:
प्रकाश उपकरण, इलेक्ट्रॉनिक सर्किट और उपकरण
आवेदन:
रिंगिंग वेव जेनरेटर सार्वजनिक और निजी दोनों नेटवर्कों में कम वोल्टेज बिजली लाइनों, नियंत्रण लाइनों और सिग्नल लाइनों में गैर-दोहराव वाले डंपेड ऑसीलेटरी क्षणिक तरंगों को अनुकरण करने के लिए प्रयुक्त होता है।घरेलू, वाणिज्यिक और औद्योगिक उपयोग के लिए विद्युत और इलेक्ट्रॉनिक उपकरणों की प्रतिरक्षा का आकलन करने के लिए एक आदर्श, मानक आधार प्रदान करता है।
परीक्षण सिद्धांत:
बिजली और नियंत्रण स्विचिंग (या बिजली के हमलों से ट्रिगर) के कारण क्षणिक, बिजली लाइनों, नियंत्रण लाइनों और सिग्नल लाइनों पर रिंगिंग वेव हस्तक्षेप उत्पन्न करते हैं।घरेलू, वाणिज्यिक और औद्योगिक उपयोग के लिए विद्युत और इलेक्ट्रॉनिक उपकरणों के प्रतिरक्षा प्रदर्शन के मूल्यांकन के लिए एक सामान्य मानदंड स्थापित करना।
संरचना:
7-इंच टच एलसीडी इंटरफ़ेस, कार्यों में समृद्ध, संचालन के लिए आसान और सॉफ़्टवेयर का उन्नयन
बिल्ट-इन सिंगल-फेज 10A (16A) पावर नेटवर्क, 2-इन-1, छोटा डिजाइन
EUT आउटपुट उच्च शक्ति पैनल सॉकेट के साथ आता है, और परीक्षण नमूना कनेक्शन अधिक सुविधाजनक और विश्वसनीय है
अंतर्निहित ईयूटी ऑपरेटिंग वोल्टेज, वर्तमान निगरानी, ओवरवॉल्टेज, ओवरकुरेंट सुरक्षा
इंटेलिजेंट प्रोग्राम-नियंत्रित हाई-वोल्टेज बिजली की आपूर्ति, अंतर्निर्मित उच्च वोल्टेज ओवरवॉल्टेज, ओवरकुरेंट और शॉर्ट सर्किट सुरक्षा के साथ
वोल्टेज त्रुटि और कोई आउटपुट के लिए चेतावनियों के साथ रिंगिंग वेव आउटपुट इंटेलिजेंट डिटेक्शन
स्व-निदान समारोह, उच्च वोल्टेज और रिंगिंग वेव के असामान्य आउटपुट का समझदारी से न्याय कर सकता है
मुख्य स्विच मजबूत तुलनीयता और लंबे जीवन के साथ स्थिर तरंग सुनिश्चित करने के लिए आयातित स्विच को अपनाता है
तरंग एक बाहरी आस्टसीलस्कप द्वारा दिखाया जाएगा (आस्टसीलस्कप उपयोगकर्ता द्वारा तैयार किया जाना चाहिए)
पर्यावरण का प्रयोग करें:
बिजली की आपूर्ति: एकल चरण AC220V ± 10%, 50/60 हर्ट्ज
परिवेश का तापमान: 10°C～35°C
सापेक्षिक आर्द्रता: 30% 60%
धूल, संक्षारक गैस, ज्वलनशील और विस्फोटक वस्तुओं की कोई उच्च सांद्रता नहीं होनी चाहिए
तकनीकी पैमाने:
| ओपन सर्किट वोल्टेज ऑसीलेशन फ्रीक्वेंसी (1 / टी) | 100kHz ± 10% |
| ओपन सर्किट आउटपुट वोल्टेज (PK1) | (250 वी ~ 4000 वी) ± 10%, |
| ओपन सर्किट वोल्टेज वेवफॉर्म फ्रंट (T1) (10% ~ 90%) | PK1:0.5μs ± 30% |
|
ओपन सर्किट वोल्टेज क्षय दर |
40%<(पीके2)/(पीके1)<110% |
| ४०%<(पीके३)/(पीके२)<८०% | |
| 40%<(पीके4)/(पीके3)<80% | |
| शॉर्ट सर्किट करंट वेव फ्रंट (T2) (10% ~ 90%) | P1 0.9μs |
| 3500V . पर शॉर्ट सर्किट करंट (PK1) | 292A ± 10% 12Ω . पर |
| 3500V . पर शॉर्ट सर्किट करंट (PK1) | 117A ± 10% 30Ω . पर |
| आसन्न पल्स अंतराल | 1s ~ 99s |
| दालों की संख्या | 1~9999 बार |
| आउटपुट विधि | स्वचालित सकारात्मक और नकारात्मक ध्रुवीयता स्विचिंग या प्रत्यावर्तन |
| आउटपुट प्रतिबाधा | 12Ω, 30Ω |
| चरण इंजेक्शन विधि | अतुल्यकालिक या तुल्यकालिक (0°~360°) |
| नमूना युग्मन / डिकूपिंग नेटवर्क | बिजली की वृद्धि जनरेटर के साथ वैकल्पिक, युग्मन / डिकूपिंग नेटवर्क |
