मानक और खंड:

CISPR11 / GB4824: औद्योगिक, वैज्ञानिक और चिकित्सा (ISM) रेडियो-फ्रीक्वेंसी उपकरण और इसी तरह के उपकरण -रेडियो-फ्रीक्वेंसी डिस्टरबेंस विशेषताओं-माप और माप के तरीके
CISPR13 / GB13837: ध्वनि और टेलीविज़न प्रसारण रिसीवर और संबंधित उपकरण -रेडियो गड़बड़ी विशेषताओं-माप और माप के तरीके
CISPR14-1 / GB4343.1: विद्युत चुम्बकीय संगतता। घरेलू उपकरणों, बिजली के उपकरणों और इसी तरह के उपकरण के लिए आवश्यकताएँ -पार्ट 1: उत्सर्जन

नमूने और प्रतिबंध:

औद्योगिक, वैज्ञानिक और चिकित्सा (आईएसएम) रेडियो-आवृत्ति उपकरण; ध्वनि और टेलीविजन प्रसारण रिसीवर और संबंधित उपकरण; घरेलू उपकरण, बिजली के उपकरण; आदि।

आवेदन:

अवशोषण क्लैम्प माप (एसीएमएम) घरेलू उपकरणों और बिजली उपकरणों जैसे छोटे परीक्षण ऑब्जेक्ट्स के लिए विकिरण उत्सर्जन की माप की विधि का एक विकल्प है, जहां केवल एक पावर लीड जुड़ा हुआ है। गड़बड़ी की शक्ति निर्धारित करने के लिए क्लैंप को अवशोषित करने के साथ एसीएमएम। ACMM के विकीर्ण उत्सर्जन माप के लाभ परीक्षण समय और लागत बचत की कमी है।

परीक्षण सिद्धांत:

सिद्धांत यह है कि एक छोटे ईयूटी के लिए, सीसा पर सामान्य-मोड करंट द्वारा उत्सर्जित विकिरण परीक्षण ऑब्जेक्ट की सतह पर बाहरी विकिरण की तुलना में बहुत बड़ा है। ईयूटी की शक्ति कॉर्ड को एक विकिरण एंटीना के रूप में माना जा सकता है जहां अशांति की शक्ति परीक्षण रेखा (एलयूटी) को प्रदान की गई मापा ईयूटी की शक्ति के बराबर होती है, जहां क्लैंप सामान्य मोड चालू अधिकतम पर होता है। "सामान्य-मोड वर्तमान मैक्सिमम" को खोजने के लिए, अवशोषण संदंश को स्थानांतरित करने में सक्षम होने की आवश्यकता होती है, इसलिए परीक्षण प्रणाली में 6 मीटर की एक अवशोषक क्लैंप रेल लंबाई की आवश्यकता होती है।

संरचना:

मुख्य परीक्षण उपकरण: रिसीवर, बिजली अवशोषण क्लैंप, डिकम्पलिंग क्लैंप, स्लाइड, ईएमसी परीक्षण सॉफ्टवेयर
परीक्षण वातावरण: परिरक्षित कमरा (लंबाई 8 मी से अधिक)

पर्यावरण का उपयोग करें:

बिजली की आपूर्ति: 380V ± 10%, 50/60 हर्ट्ज
परिवेश का तापमान: 5 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस, धूल, संक्षारक गैस, ज्वलनशील और विस्फोटक वस्तुओं की कोई उच्च एकाग्रता नहीं होनी चाहिए

तकनीकी पैमाने:

मुख्य परीक्षण उपकरण	रिसीवर, पावर अवशोषण क्लैंप, डिकम्पलिंग क्लैंप, स्लाइड, ईएमसी परीक्षण सॉफ्टवेयर, आदि।
परीक्षण का वातावरण	परिरक्षित कमरा (लंबाई 8 मी से अधिक)
आवृत्ति सीमा	सामान्य मानकों द्वारा निर्दिष्ट आवृत्ति रेंज 30MHz - 300MHz है, और ऑडियो और वीडियो उपकरण के लिए आवश्यक आवृत्ति रेंज 30MHz-1GHz है।

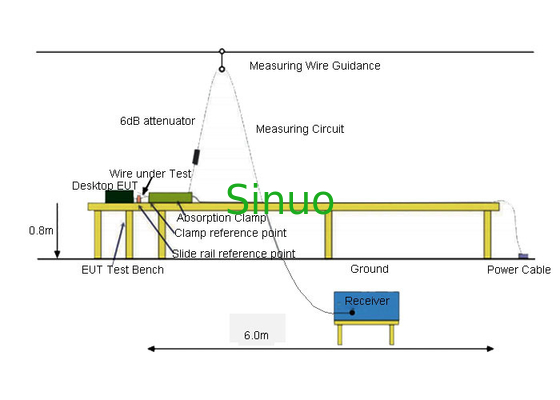

योजनाबद्ध आरेख
