उच्च प्रदर्शन परिरक्षण प्रभावशीलता EMC टेस्ट उपकरण एन 50147 विद्युत चुम्बकीय परिरक्षित कक्ष

एन 50147 विद्युत चुम्बकीय परिरक्षित कक्ष उच्च प्रदर्शन परिरक्षण प्रभावशीलता EMC टेस्ट उपकरण

मानक और खंड:

EN50147 "उच्च-प्रदर्शन परिरक्षण कक्ष परिरक्षण माप विधि की प्रभावशीलता"
CISPR17 "माप विधि के निष्क्रिय रेडियो हस्तक्षेप फिल्टर और दमन तत्व दमन विशेषताओं"
CISPR25 "वाहनों, नावों और आंतरिक दहन इंजनों की रेडियो अशांति के लक्षण और वाहनों के रिसीवरों की सुरक्षा के लिए माप के तरीके और सीमाएँ"
ISO11452-4 "नैरोबैंड उत्सर्जित विद्युत चुम्बकीय ऊर्जा इलेक्ट्रॉनिक हस्तक्षेप घटकों परीक्षण विधि BCI बड़े वर्तमान इंजेक्शन विधि के साथ सड़क वाहन"
GB / T 50719-2011 "विद्युत चुम्बकीय परिरक्षण कक्ष इंजीनियरिंग विनिर्देश"
जीबी / टी 12190 "माप पद्धति के विद्युत चुम्बकीय परिरक्षण प्रभावोत्पादक प्रभाव"

नमूने और प्रतिबंध:

इनडोर इलेक्ट्रॉनिक और बिजली के उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए विद्युत चुम्बकीय परिरक्षण कक्ष का उपयोग विद्युत चुम्बकीय वातावरण को घर के अंदर और बाहर करने के लिए किया जाता है। मुख्य रूप से आयोजित उत्सर्जन परीक्षण, आयोजित प्रतिरक्षा परीक्षण, ईएमआई असंतुलित हस्तक्षेप परीक्षण, आदि के लिए उपयोग किया जाता है।

आवेदन:

इन-कार इलेक्ट्रॉनिक सिस्टम सहित विद्युत उपकरण और इलेक्ट्रॉनिक उपकरण, काम पर विद्युत चुम्बकीय तरंगों की एक निश्चित मात्रा उत्पन्न करते हैं जो आसपास के उपकरणों के साथ हस्तक्षेप कर सकते हैं या विशेष उपकरण प्राप्त कर सकते हैं।

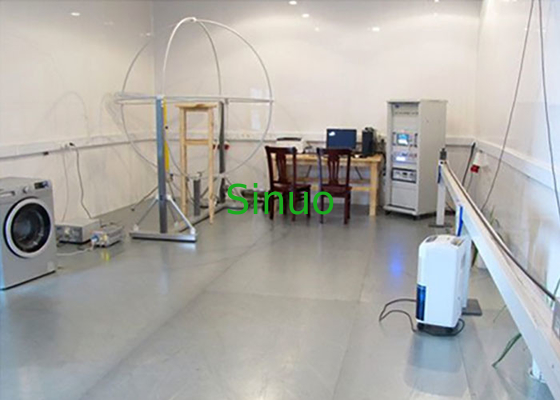

विद्युत चुम्बकीय परिरक्षण कक्ष को विद्युत चुम्बकीय वातावरण को घर के अंदर और बाहर अलग करने के लिए उपयोग किया जाता है, जो बाहरी विद्युत चुम्बकीय हस्तक्षेप को परीक्षण को प्रभावित करने के लिए कमरे में प्रवेश करने से रोक सकता है, और प्रभाव को रोकने के लिए इनडोर उच्च शक्ति उच्च आवृत्ति उपकरणों के विद्युत चुम्बकीय रिसाव को सीमित कर सकता है। लोगों और उपकरणों के आसपास। यह ईएमसी परीक्षण के लिए आदर्श स्थल है।

परीक्षण सिद्धांत:

विद्युत चुम्बकीय परिरक्षण कक्ष का उपयोग मुख्य रूप से मोटर वाहन इलेक्ट्रॉनिक चालन उत्सर्जन (सीई) परीक्षण, क्षणिक रूप से संचालित प्रतिरक्षा परीक्षण, बल्क करंट इंजेक्शन विधि (बीसीआई) परीक्षण, स्ट्रिपलाइन विधि परीक्षण, आदि के लिए किया जाता है।

संरचना:

बिजली की आपूर्ति: 380V ± 10% 50/60 हर्ट्ज
परिवेश का तापमान: 5 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस, धूल, संक्षारक गैस, ज्वलनशील और विस्फोटक वस्तुओं की कोई उच्च एकाग्रता नहीं होनी चाहिए

विशिष्ट अनुप्रयोग:

ठेठ आवेदन	आयोजित उत्सर्जन परीक्षण (CE)
	असंतोषजनक परीक्षण (CLICK)
	आयोजित प्रतिरक्षा परीक्षण (सीएस)
	आरएफ गड़बड़ी शक्ति परीक्षण (RFP)
	ट्राइसाइक्लिक एंटेना रेडिएशन टेस्ट (MFI)
	आगमनात्मक वर्तमान घनत्व परीक्षण (EMF)
	हार्मोनिक धाराओं, वोल्टेज में उतार-चढ़ाव और झिलमिलाहट (हार्मोनिक और झिलमिलाहट)

परिरक्षण प्रभावशीलता SE (EN50147-1 के अनुसार):

फ़ील्ड स्रोत	फ्रीक्वेंसी (मेगाहर्ट्ज)	परिरक्षण प्रभावशीलता (dB)
चुंबकीय क्षेत्र	0.014	≧ 70
चुंबकीय क्षेत्र / विद्युत क्षेत्र	0.1	≧ 90
चुंबकीय क्षेत्र / विद्युत क्षेत्र	1	≧ 100
बिजली क्षेत्र	100	≧ 110
बिजली क्षेत्र	450	≧ 110
बिजली क्षेत्र	950	≧ 100
बिजली क्षेत्र	3000	≧ 100
बिजली क्षेत्र	18000	≧ 100
