| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | तीस दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

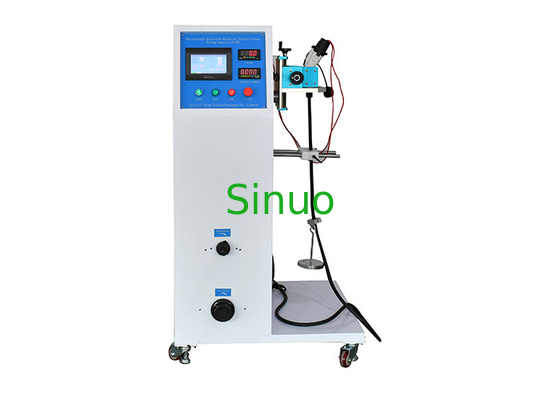

लोड के साथ IEC 60309-1 वाहन चार्जिंग इंटरफ़ेस केबल झुकने परीक्षण उपकरण
वाहन चार्जिंग इंटरफ़ेस केबल झुकने परीक्षण उपकरण के लिए उत्पाद अवलोकन:
लचीलापन परीक्षण उपकरण IEC62196-1: 2020 क्लॉज 26.4 फिगर 20, IEC60309-1: 2012 क्लॉज 24.4 फिगर 9, आदि की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है। इसका उपयोग वाहन प्लग, सॉकेट के मैकेनिकल लोड फ्लेक्सिंग टेस्ट को संसाधित करने के लिए किया जाता है। -आउटलेट और कप्लर्स नॉन-रिवायरेबल एक्सेसरीज।
उपकरण पीएलसी नियंत्रण को अपनाता है और 7-इंच रंग मानव-मशीन इंटरफ़ेस द्वारा संचालित होता है, फ्लेक्सिंग कोण को नियंत्रित करने के लिए सर्वो मोटर का उपयोग करता है।फ्लेक्सिंग एंगल, फ्लेक्सिंग स्पीड और टेस्ट साइकल को टच स्क्रीन पर प्रीसेट किया जा सकता है।परीक्षण स्वचालित रूप से निर्धारित मापदंडों के अनुसार किया जाता है।जब परीक्षण समय परीक्षण समय की पूर्व निर्धारित संख्या तक पहुँच जाता है, तो डिवाइस स्वचालित रूप से बंद हो जाता है और परीक्षण पूरा होने का संकेत देता है।परीक्षण उपकरण में उच्च-परिशुद्धता डिजिटल डिस्प्ले, उच्च-दक्षता डिजिटल आवृत्ति रूपांतरण, सटीक गति समायोजन, छह अंकों की मेमोरी सेटिंग, मल्टी-फंक्शन मॉड्यूलर फिक्स्चर, रोटेटिंग सेंटर सेंटरिंग मेजरिंग टूल और बिल्ट-इन लोड के फायदे हैं जो आपूर्ति कर सकते हैं। परीक्षण के दौरान नमूने का परीक्षण करने के लिए वोल्टेज लोड करें।
वाहन चार्जिंग इंटरफ़ेस केबल झुकने वाले परीक्षण उपकरण के लिए तकनीकी पैरामीटर:
| टेस्ट स्टेशन | अकेला |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच मानवकृत स्पर्श इंटरफ़ेस ऑपरेशन |
| चलाने का तरीका | सर्वो मोटर |
| नमूना दबाना विधि | मैकेनिकल क्लैम्पिंग, क्लैम्पिंग पॉइंट की स्थिति समायोज्य है |
| फ्लेक्सिंग एंगल | 0-360 ° को स्वतंत्र रूप से समायोजित किया जा सकता है (ऊर्ध्वाधर के दोनों ओर डिफ़ॉल्ट 90 °, 45 °) |
| फ्लेक्सिंग रेट | 0-60 चक्र/मिनट, पूर्व निर्धारित किया जा सकता है |
| फ्लेक्सिंग साइकिल | 0 ~ 999999 पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 20000 चक्र |
| भार भार | 20N, 25N, 50N, 75N, 100N |
| भार शक्ति | अंतर्निहित, कंडक्टर 0-250V और वर्तमान AC0-400A समायोज्य के बीच समायोज्य वोल्टेज के साथ |
| परीक्षण निर्णय | करंट के संचालन या न होने पर दिए गए संकेतों को देखते हुए |
| उपकरण आयाम और वजन | एल 850 मिमी * डब्ल्यू 800 मिमी * एच 1500 मिमी, पूरी मशीन लगभग 200 किग्रा है |
| बिजली की आपूर्ति | तीन चरण AC380V±10%, 50Hz/60Hz |
| नहीं। | गलती | कारण | इलाज |
|
1 |
पावर स्विच चालू करें, लेकिन सूचक प्रकाश चालू नहीं होता है | बाहरी बिजली की आपूर्ति जुड़ा नहीं है | कृपया बाहरी बिजली की आपूर्ति से कनेक्ट करें |
| फ्यूज टूटा हुआ है | कारण पता करें और फ़्यूज़ बदलें। | ||
| इंडिकेटर लाइट खराब हो गई | प्रकाश बदलें | ||
|
2 |
पावर स्विच चालू करें, टच स्क्रीन काम नहीं करती | आंतरिक DC24V विद्युत आपूर्ति समस्या में है | DC24V बिजली की आपूर्ति को बदलें |
| टचस्क्रीन क्षतिग्रस्त | टचस्क्रीन बदलें | ||
| 3 | टच स्क्रीन कोई प्रतिक्रिया नहीं | पीएलसी से कनेक्शन ढीला | रिकनेक्ट |
| टचस्क्रीन क्षतिग्रस्त | टचस्क्रीन बदलें | ||
| 4 | लोड पावर बिजली की आपूर्ति नहीं | लोड सॉकेट क्षतिग्रस्त | सॉकेट बदलें |
| फ्यूज टूटा हुआ है | फ़्यूज़ बदलें | ||
|
5 |
स्टार्ट बटन दबाएं, लेकिन स्थिरता काम नहीं करती है। |
परीक्षण समय का प्रदर्शन मान और प्रीसेट मान समान हैं | प्रेस गणना साफ़ की गई |
| ई-स्टॉप बटन रीसेट नहीं है | ई-स्टॉप बटन जारी करें | ||
| मशीन में बाहरी वस्तु है, मशीनरी अटकी हुई है | विदेशी वस्तु को हटा दें | ||
| यह ऑटो टेस्ट मोड के तहत नहीं है | स्टार्ट बटन दबाएं | ||
| मोटर से कनेक्शन ढीला | रिकनेक्ट | ||
| शुरुआती स्थिति में नहीं | घर वापस आना | ||
| 6 | मोटर घूमती है लेकिन मैनिप्युलेटर घूमता नहीं है | जांचें कि मोटर आउटपुट शाफ्ट कनेक्टर ढीला है या नहीं | पुन: कनेक्ट |
| जांचें कि क्या ड्राइव बेल्ट टूटा हुआ है या बहुत ढीला है | ड्राइव बेल्ट बदलें | ||
| 7 | शोर | कुंडा गति कम या बहुत अधिक | गति रीसेट करें |
| मोटर से कनेक्शन ढीला | रिकनेक्ट |
