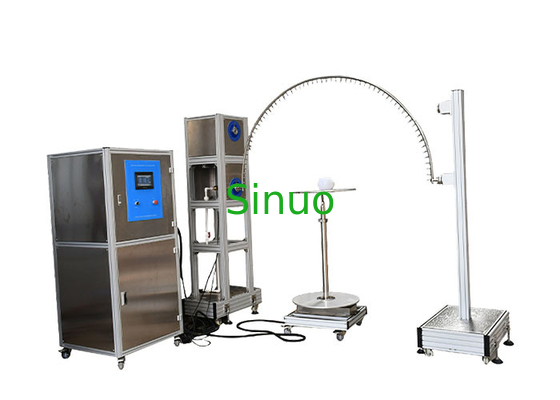

IEC60529 2013 IPX3~4 ऑसिलेटिंग ट्यूब टेस्ट सिस्टम

नहीं।

वस्तु

पैरामीटर

1

जलापूर्ति

जल प्रवाह दर>10एल/मिनट±5% बिना समावेशन के साफ पानी।
यह उपकरण स्वच्छ जल निस्पंदन इकाई से सुसज्जित है

2

दोलन नलिका का आकार

स्टेनलेस स्टील से बने R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm ऑसिलेटिंग ट्यूब के साथ आ रहा है

3

सुई का छेद

Φ0.4मिमी

4

दो छेदों का कोण शामिल है

IPX3:120°;IPX4:180°

5

दोलनशील ट्यूब स्विंग कोण

अधिकतम.±175° पूर्व निर्धारित किया जा सकता है
(नोट: मानक के लिए IPX3:120°; IPX4:360° की आवश्यकता होती है, लेकिन परीक्षण के दौरान ऑसिलेटिंग ट्यूब के नीचे टर्नटेबल होता है, इसलिए वास्तविक परीक्षण के दौरान 360° प्राप्त नहीं किया जा सकता है, यदि टर्नटेबल के बिना, तो 360° प्राप्त किया जा सकता है)

6

बारिश की गति

IPX3:4s/समय (2×120°);
IPX4:12s/समय (2×360°);

7

पानी का प्रवाह

दोलन के आकार और पिन छेद की संख्या के अनुसार सेट किया जा सकता है (0.07 L/minX प्रति छेद)

8

परीक्षण का समय

1-99999S को प्रीसेट किया जा सकता है

9

निपीडमान

0~0.25MPa

10

टर्नटेबल

व्यास: Φ600 मिमी, घूर्णन गति: 1r/मिनट, वहन क्षमता: ≤50kgs

11

साइट आवश्यकताएँ

समर्पित आईपी वाटरप्रूफ परीक्षण कक्ष, जमीन रोशनी के साथ समतल होनी चाहिए।
उपकरण के लिए उपयोग किया जाने वाला 10A वाटरप्रूफ लीकेज स्विच (या सॉकेट)।प्रवाह और जल निकासी के अच्छे कार्य के साथ।
भूमि स्थापना.

12

विद्युत नियंत्रण

पीएलसी और टच स्क्रीन

13

इस उपकरण के लिए बिजली की आपूर्ति

एसी 380V, 50Hz, 4KW
