| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | तीस दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | 20 सेट प्रति माह |

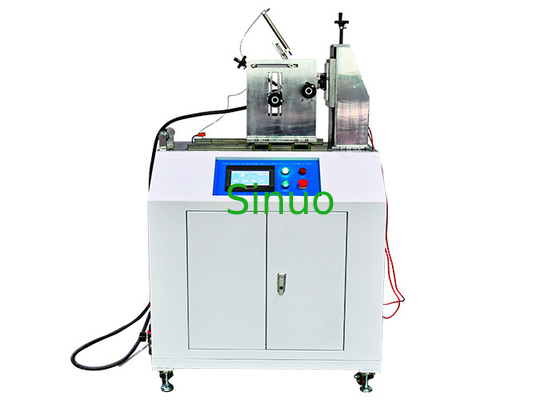

IEC62196-1 पीएलसी डिस्प्ले स्क्रीन के साथ इलेक्ट्रिक वाहन सोकेट ब्रेकिंग क्षमता परीक्षण उपकरण
प्रणाली का परिचय:
परीक्षण उपकरण IEC62196-1:2020, IEC60309-1:2012 के अनुच्छेद 22 और 23 की आवश्यकताओं को पूरा करता है।
यह सत्यापित करने के लिए प्रयोग किया जाता है कि विद्युत सहायक उपकरण जैसे कि चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और युग्मन यांत्रिक,अत्यधिक पहनने या अन्य हानिकारक प्रभावों के बिना सामान्य संचालन के दौरान विद्युत और थर्मल तनाव.
सर्वो मोटर ड्राइव तंत्र, ताकि नमूना दोहराया प्लग और खींच कार्रवाई. बाहरी भार फ्रैक्चर क्षमता का परीक्षण करने के लिए इस्तेमाल किया जा सकता है. बूट / बंद समय, परीक्षण गति, स्ट्रोक,कोण टच स्क्रीन पर पूर्व निर्धारित किया जा सकता है.
तकनीकी मापदंडः
|
यांत्रिक धीरज परीक्षण मशीन |
|
|
परीक्षण स्टेशन |
एकल, अनुकूलित किया जा सकता है |
|
विद्युत नियंत्रण विधि |
पीएलसी बुद्धिमान एकीकृत नियंत्रण, रंग मानवकृत टच स्क्रीन के साथ |
|
ड्राइव मोड |
सर्वो मोटर ड्राइव |
|
नमूना क्लैंपिंग विधि |
यांत्रिक clamping, clamping बिंदु स्थिति तीन अक्ष स्थिरता के साथ समायोजित किया जा सकता है |
|
रैखिक स्ट्रोक |
0-100 मिमी, पूर्व निर्धारित किया जा सकता है (परीक्षण प्लग और परीक्षण सॉकेट के बीच की दूरी ≥ 50 मिमी) |
|
संचालन का समय |
0-99.9s, पूर्व निर्धारित किया जा सकता है (विद्युत संपर्क 4 से अधिक नहीं, 2 से कम नहीं रखा जाना चाहिए) |
|
सम्मिलन और पृथक्करण की गति |
0-0.85m/s पूर्व निर्धारित किया जा सकता है,डिफ़ॉल्ट ((0.8±0.1) m/s |
|
परीक्षण चक्र |
0 ~ 999999 चक्र पूर्व निर्धारित किया जा सकता है (एक यात्रा प्लग या वाहन कनेक्टर और इसके मिलान सहायक उपकरण के सम्मिलन या निकासी है) । एक लूप में दो स्ट्रोक होते हैं,एक सम्मिलन के लिए और एक बाहर निकलने के लिए. |
|
परीक्षण आवृत्ति |
0-10 चक्र/मिनट,पूर्व निर्धारित किया जा सकता है ((3.75 चक्र/मिनट=7.5 स्टोके/मिनट) |
|
लोड कैबिनेट |
|
|
नहर |
1 चैनल |
|
डिजिटल वोल्टमीटर |
0 ̊300V, सटीकता ±0.5% |
|
डिजिटल एम्पमीटर |
0°82A, सटीकता ±0.5% |
|
डिजिटल डिस्प्ले पावर मीटर |
024KW, सटीकता ±0.5% |
|
डिजिटल डिस्प्ले पावर फैक्टर मीटर |
0.2 ¢0.999, सटीकता ±0.5% |
|
लोड मोड |
प्रतिरोधक, प्रेरक, क्षमतात्मक तीन में एक, स्विच करने योग्य |
|
क्षमता भार |
70uf, 140uf, 7.3uf स्विच करने योग्य है |
|
लोड आउटपुट मोड |
प्रत्येक शक्ति (निरंतर) / अंतराल शक्ति स्विच किया जा सकता है |
|
टाइमर |
09999 बार, पूर्व निर्धारित किया जा सकता है |
|
भार शक्ति क्षमता |
एकल 24 केवीए |
|
आउटपुट करंट की ऊपरी सीमा |
82A, जब यह 82A से अधिक है, यह स्वचालित रूप से काट दिया जाएगा |
|
सामान्य |
|
|
परीक्षण सामग्री |
विद्युत युग्मक/चार्जिंग इंटरफेस की टूटने की क्षमता का परीक्षण विद्युत युग्मक/चार्जिंग इंटरफेस सामान्य सेवा जीवन परीक्षण |
|
पता लगाने का कार्य |
लोड के तहत परीक्षण के दौरान एक ओपन सर्किट अलार्म महसूस किया जा सकता है, और चक्रों को वास्तविक समय में रिकॉर्ड किया जा सकता है। |
|
सुरक्षा संरक्षण |
जमीन सुरक्षा, शॉर्ट सर्किट सुरक्षा |
