इंटीग्रेटेड वाशिंग मशीन रेफ्रीजिरेटर डोर लिड इंटरलॉक धीरज और खींचो टेस्ट सिस्टम
| Test Stations: | 2 स्वतंत्र स्टेशन | Door Open Speed: | 0-360 ° / s (1.5m / s) समायोज्य |
| Door Open Force: | 0-200N समायोज्य | Door Open Angle: | 0-130 ° समायोज्य |
| Test Times: | 0-999999 | Load Voltage: | 0-250V समायोज्य |
| High Light: | विद्युत स्थापना परीक्षण उपकरण,चमक तार परीक्षण उपकरण |
||
वॉशिंग मशीनें इलेक्ट्रिकल उपकरण परीक्षण उपकरण ढक्कन इंटरलॉक धीरज और के लिए पुल टेस्ट
मानक और खंड:
IEC60335-2-11: 2008 "घरेलू और इसी तरह के बिजली के उपकरण-सेफ्टी-पार्ट 2-11: टम्बल ड्राईर्स के लिए विशेष आवश्यकताएं" खंड 20.101
IEC60335-2-7: 2016 "घरेलू और इसी तरह के बिजली के उपकरण-सेफ्टी-पार्ट 2-7: वाशिंग मशीन के लिए विशेष आवश्यकताएं" खंड 18 और 22.104
IEC60335-2-24: 2017 "घरेलू और इसी तरह के बिजली के उपकरण-सेफ्टी-पार्ट 2-24: रेफ्रिजरेटिंग इक्विपमेंट, आइस-क्रीम इक्विपमेंट और आइस-मेकर, आईडीटी के लिए विशेष आवश्यकताएं" खंड 22.112
नमूने और प्रतिबंध:
इलेक्ट्रिक टंबल ड्रायर, इलेक्ट्रिक वाशिंग मशीन (जिसमें पल्सर और ड्रम टाइप सिंगल फेज, 250V, अन्य V 480V), स्पिन एक्सट्रैक्टर्स (लोड क्षमता kg 10kg, टेंबल लाइन स्पीड m 50m / s, सिंगल फेज ≦ 250V, अन्य ≦ 480V), रेफ्रिजरेशन उपकरण (रेफ्रिजरेटर और फ्रीजर, जो दरवाजा बाएं और दाएं खोला जाता है) (एकल चरण ators 250V, अन्य ≦ 480V, DC, 24V)
आवेदन:
यह वाशिंग मशीन, रेफ्रिजरेटर और फ्रीजर के दरवाजे या ढक्कन के इंटरलॉकिंग डिवाइस के स्थायित्व का परीक्षण करने के लिए उपयोग किया जाता है, और इंटरलॉकिंग डिवाइस की विश्वसनीयता को सत्यापित करने के लिए बल परीक्षण को इंटरलॉक किया जाता है;वॉशिंग मशीन / रेफ्रिजरेटर / फ्रीजर दरवाजे या ढक्कन के बार-बार खोलने और बंद करने के संचालन के लिए अन्य परीक्षणों की सहायता के लिए भी उपयोग किया जाता है।
परीक्षण सिद्धांत:
इंटरलॉकिंग डिवाइस के चालू / बंद कार्यों को विकसित कार्यक्रम के माध्यम से नियंत्रित किया जाता है, मैनिपुलेटर को इमदादी मोटर द्वारा संचालित किया जाता है, ताकि एक निश्चित गति से दरवाजा या ढक्कन खुले और बंद हो सके, दरवाजे पर वैक्यूम सक्शन कप चूसने या ढक्कन को बंद करने के लिए स्थिरता होती है। इंटरलॉकिंग डिवाइस की विश्वसनीयता को सत्यापित करने के लिए।दरवाजा या ढक्कन खोलने / बंद करने के मूल्यों को नियंत्रित करने के लिए सर्वो मोटर्स के साथ एक बंद लूप नियंत्रण बनाने के लिए मैनिपुलेटर पर एक बल सेंसर लगाया जाता है।
संरचना:

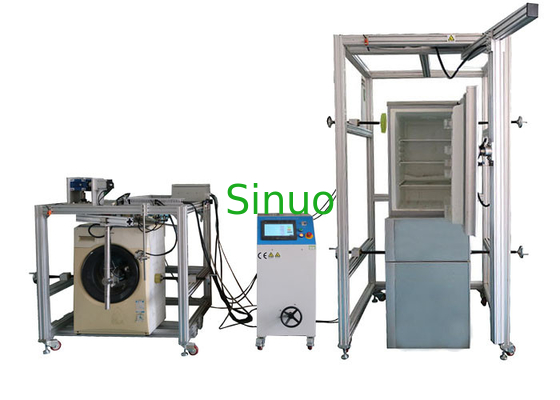

उपकरण विद्युत नियंत्रण कैबिनेट (लोड वोल्टेज विनियमन डिवाइस सहित), फ्रेम और मैनिपुलेटर्स को जोड़ती है।दो परीक्षण स्टेशन हैं, एक दरवाजे के साथ टम्बल वाशिंग मशीन के लिए है, दूसरा ढक्कन के साथ पल्सर वॉशिंग मशीन के लिए है, दो वर्कस्टेशन स्वतंत्र रूप से परीक्षण की प्रक्रिया कर सकते हैं।
उपकरण आयाम: लगभग .: (डब्ल्यू * डी * एच) 2500 * 1300 * 2200 (मिमी)
उपकरण वजन: 250 किग्रा
पर्यावरण का उपयोग करें:
बिजली की आपूर्ति: AC220V% 10% / 50-60 हर्ट्ज, पावर 6KW या मैच क्लाइंट की स्थानीय बिजली आपूर्ति।
वायु स्रोत: 0.5-0.7MPa संपीड़ित हवा।
जगह का उपयोग करें: वायुमंडलीय दबाव 80 ~ 106kpa;परिवेश का तापमान 5 ~ 40 ° C;सापेक्ष आर्द्रता (20 ~ 80)% आरएच;कोई हिंसक झटकों और कंपन, कोई विद्युत चुम्बकीय हस्तक्षेप, कोई धूल, कोई विस्फोटक और संक्षारक गैस, अच्छी गर्मी अपव्यय के साथ।
तकनीकी पैमाने:
| परीक्षण स्टेशनों |
2 स्वतंत्र स्टेशन: एक ड्रम प्रकार की वाशिंग मशीन के लिए है, दूसरा रेफ्रिजरेटर या ईमानदार फ्रीजर के लिए है |
| नियंत्रण रखने का तरीका | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7 इंच के मानवकृत टच इंटरफ़ेस ऑपरेशन |
| चलाने का तरीका | सर्वो मोटर ड्राइव |
| नमूना बनाने की विधि | वैक्यूम सक्शन कप, वायवीय |
| दरवाजा / ढक्कन खोलने या बंद करने की गति | 0-360 ° / s (1.5m / s), पूर्व निर्धारित किया जा सकता है |
| दरवाजा / ढक्कन खोलना या बंद करना कोण | 0-130 °, पूर्व निर्धारित किया जा सकता है |
| टेस्ट टाइम्स | 0-999999 बार, प्रीसेट किया जा सकता है |
| दरवाजा / ढक्कन खोलने या बंद करने का बल | 0-200N, प्रीसेट किया जा सकता है (उद्घाटन बल मान केवल पुल टेस्ट के लिए है जब इंटरलॉक डिवाइस को लॉक करने के लिए कार्य किया जाता है) |
| लोड वोल्टेज | 0-250V, समायोज्य |
| सहायक क्रिया तंत्र | वॉशिंग मशीन सिलेंडर को दबाने लगती है (अनुकूलित की जा सकती है) |
| परीक्षण सामग्री |
टम्बल वाशिंग मशीन डोर इंटरलॉकिंग डिवाइस एंड्योरेंस टेस्ट (IEC 60335-2-11 क्लॉज 20.101, IEC 60335-2-7 क्लॉज 18.101) इंटरलॉक डिवाइस को दरवाज़ा बंद करने के लिए सक्रिय किया जाता है जब परीक्षण खींचो (IEC 60335-2-7 खंड 22.104) रेफ्रिजरेटर दरवाजा इंटरलॉकिंग डिवाइस एंड्योरेंस टेस्ट और पुल टेस्ट, जब इंटरलॉक डिवाइस को दरवाजे को लॉक करने के लिए सक्रिय किया जाता है (IEC60335-2-24: 2017 क्लॉज 22.112) |
