| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 1 महीना |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

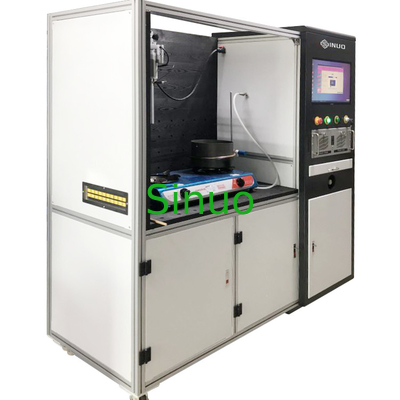

IEC60335-2-21 रेंज हूड्स ताप प्रदर्शन परीक्षण उपकरण
रेंज हुड ताप प्रदर्शन परीक्षण उपकरण के लिए मानक:
यह हीटिंग स्टोव परीक्षण प्रणाली आईईसी 60335-2-21 मानकों में अध्याय 11 और चित्रा 101 की आवश्यकताओं के अनुसार डिजाइन और निर्मित की गई है।
रेंज हुड ताप प्रदर्शन परीक्षण उपकरण के लिए संरचना:
परीक्षण कोने तापमान वृद्धि पर्यावरण का अनुकरण करता है, और रेंज हुड परीक्षण और गैस स्टोव परीक्षण के साथ संगत है।
रेंज हुड ताप प्रदर्शन परीक्षण उपकरण के लिए तकनीकी पैरामीटर:
| कार्य शक्ति | 220V, 50Hz, उपकरण शक्ति लगभग 10500W . है |
| इलेक्ट्रिक हीटिंग पावर | 6 बर्नर हैं, जिनमें से रियर 3 की इनपुट पावर 2KW है, और फ्रंट 3 की इनपुट पावर 1.5KW (जर्मन ईजीओ बर्नर, छोटी बिजली त्रुटि और लंबी सेवा जीवन के साथ) है। |
| पैनल का आकार | बायां पैनल लगभग 800 * 1200 मिमी, कपड़ा 9 * 6 = 54 तापमान माप बिंदु है, पिछला पैनल लगभग 1200 * 1200 मिमी, कपड़ा 9 * 9 = 81 तापमान माप बिंदु है, और बिंदु लेआउट 100 * 100 मिमी वर्ग है। |
| तापमान माप के लिए पीतल की चादर | व्यास 15 मिमी, मोटाई 1 मिमी। |
| थर्मोकपल तार | व्यास 0.3 मिमी से कम है, और K- प्रकार OMEGA मूल थर्मोकपल तार समान रूप से टर्मिनल ब्लॉक से जुड़ा है। |
| आयाम | लगभग 1200*800*2000 (लंबाई*चौड़ाई*ऊंचाई मिमी) |
| सामान | एक ही आकार के 6 कंटेनरों से लैस या स्टोव के आकार के करीब, और इसके अतिरिक्त 20 4-मीटर लंबे थर्मोकपल तारों से सुसज्जित है। |
| मापा गर्मी भार / किलोवाट | बर्तन का आकार / मिमी | गर्म पानी / किग्रा | |||||||
|
पॉट भीतरी व्यास ए |
नीचे की मोटाई सी | बर्तन की दीवार की मोटाई D | बर्तन की गहराई एच | कोने की त्रिज्या ई |
निचला क्षेत्र /cm2 |
पॉट गुणवत्ता / जी | ढक्कन की गुणवत्ता / जी | ||
| 1.72 | 200 | 2 | 1.5 | 130 | 2.5 | 314 | 540 | 125 | 3 |
| 2.08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2.48 | 240 | 150 | 3.5 | 452 | 800 | 177 | 5 | ||
| 2.91 | 260 | 2.5 | 1.8 | 160 | 531 | 965 | 208 | 6 | |
| 3.36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3.86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4.40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4.95～ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| सहनशीलता | ± 1% | ±0.1 | ±0.1 | ± 1% | 0～0.5 | ± 5% | ± 5% | ||
