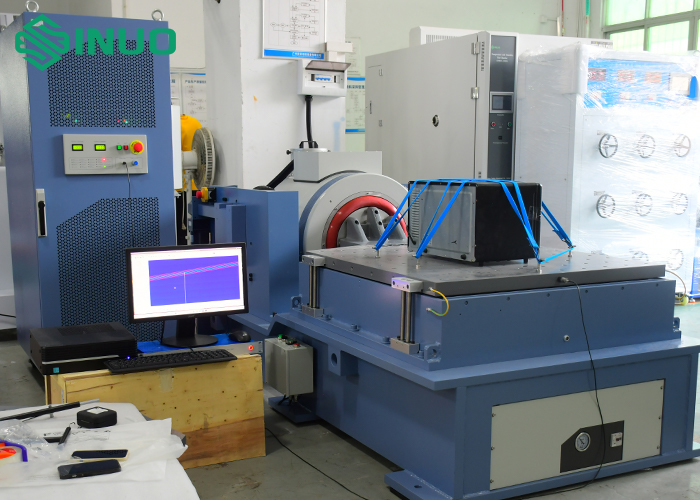

2025 में कंपन परीक्षण प्रणाली का चयन करने के लिए तकनीकी प्रदर्शन सीमाओं को दीर्घकालिक परिचालन आवश्यकताओं के साथ संतुलित करना आवश्यक है। प्रमुख विचारों में शामिल हैंः
1मुख्य प्रदर्शन विनिर्देश
बल रेटिंग: प्रणाली की मौलिक सीमा, (बल = द्रव्यमान त्वरण) ((F=ma) के रूप में गणना की जाती है। आपको कुल चलती द्रव्यमान को शामिल करना होगा,जो कि परीक्षण नमूने का वजन (डीयूटी) और सभी जुड़नार है, फास्टनरों, और shaker के अपने आर्मचर.
आवृत्ति सीमाः सिस्टम को उद्योग मानकों द्वारा आवश्यक विशिष्ट आवृत्तियों को कवर करना चाहिए। उदाहरण के लिएः
ऑटोमोटिवः आम तौर पर 5 हर्ट्ज से 2,000 हर्ट्ज तक।
एयरोस्पेस: अक्सर 3,000 हर्ट्ज तक फैलता है।
इलेक्ट्रॉनिक्स: 20 हर्ट्ज से 2500 हर्ट्ज के बीच उच्च परिशुद्धता पर ध्यान केंद्रित करता है।
प्रदर्शन परिधिः यह सुनिश्चित करना कि प्रणाली एक साथ आवश्यक पीक त्वरण (जी), पीक वेग और अधिकतम विस्थापन (स्ट्रोक) को पूरा कर सके।निम्न आवृत्ति परीक्षण अक्सर बल सीमाओं से पहले विस्थापन सीमाओं तक पहुंचते हैं.
2उपयोगी भार और स्थिरता
अधिकतम स्थैतिक पेलोडः शकर को इसके आंतरिक निलंबन को प्रभावित किए बिना डीयूटी के वजन का समर्थन करना चाहिए।
फिक्स्चर डिज़ाइनः खराब डिज़ाइन किए गए फिक्स्चर अवांछित प्रतिध्वनियों को पेश कर सकते हैं जो परिणामों को विकृत करते हैं। उच्च आवृत्ति सटीकता बनाए रखने के लिए एल्यूमीनियम या मैग्नीशियम जैसी हल्के, कठोर सामग्री का उपयोग करें।
3सिस्टम कॉन्फ़िगरेशन और प्रौद्योगिकी
शेकर प्रकार:
इलेक्ट्रोडायनामिकः उच्च आवृत्ति, उच्च परिशुद्धता सीनस और यादृच्छिक परीक्षणों के लिए सबसे अच्छा।
हाइड्रोलिक: भारी पेलोड (3000 किलोग्राम तक) और कम आवृत्ति/लंबी स्ट्रोक आवश्यकताओं के लिए पसंद किया जाता है।
शीतलन विधि: वायु-कूल्ड सिस्टम बनाए रखने में आसान हैं, जबकि जल-कूल्ड सिस्टम निरंतर, उच्च-शक्ति या उच्च-कर्तव्य चक्र अनुप्रयोगों के लिए आवश्यक हैं।
परीक्षण अक्षः विचार करें कि क्या आपको क्षैतिज परीक्षण के लिए स्लिप टेबल की आवश्यकता है या यदि आप 3 अक्ष (X, Y, Z) योग्यता के लिए नमूना को मैन्युअल रूप से फिर से निर्देशित करेंगे।
4. नियंत्रक क्षमताएं
गतिशील सीमा: आधुनिक प्रणालियों को उच्च-जी घटनाओं के साथ कम स्तर के संकेतों को पकड़ने के लिए सत्यापित >110 डीबी वास्तविक गतिशील सीमा प्रदान करनी चाहिए।
सुरक्षा विशेषताएं: विस्थापन और तापमान की वास्तविक समय की निगरानी, महंगे नमूनों की रक्षा के लिए बुद्धिमान "अवरोध तर्क" और हार्डवेयर वॉचडॉग की तलाश करें।
परीक्षण मोडः आवश्यक प्रोफाइलों जैसे सीन, रैंडम, क्लासिकल शॉक, या मिश्रित-मोड (जैसे, सीन-ऑन-रैंडम) के लिए समर्थन सुनिश्चित करें।
5सुविधा और दीर्घकालिक लागत
अवसंरचनाः उच्च वोल्टेज बिजली (आमतौर पर 208V ₹ 480V 3-चरण) और स्वच्छ, सूखी संपीड़ित हवा की उपलब्धता की जांच करें।
भूकंपीय नींव: बड़े शेकर्स के लिए भवन को क्षतिग्रस्त करने से रोकने के लिए सिस्टम वजन का 10×20 गुना समर्पित भूकंपीय द्रव्यमान (कंक्रीट पैड) की आवश्यकता होती है।
स्वामित्व की कुल लागत (टीसीओ): प्रारंभिक खरीद के अलावा, वार्षिक सेंसर कैलिब्रेशन, विद्युत ऊर्जा की खपत और विक्रेता समर्थन के लिए बजट।
