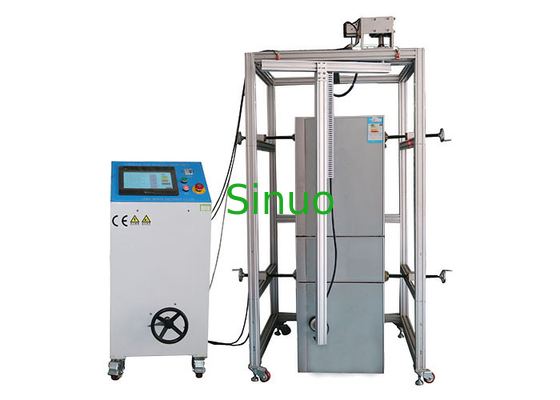

IEC60335-2-24 सिंगल स्टेशन रेफ्रिजरेटर फ्रीजर डोर ओपन एंड्योरेंस और पुल टेस्टिंग मशीन
| Test Station: | सिंगल स्टेशन | Control Method: | पीएलसी |
| Drive Mode: | सर्वो मोटर | Clamping Device: | वैक्यूम सक्शन कप |
| Test Force: | 0-200N समायोज्य | Test Speed: | 0-360 ° / से (1.5 मी / से) |
| High Light: | एसी हिपोट परीक्षण उपकरण,चमक तार परीक्षण उपकरण |
||
IEC60335-2-14 विद्युत फ्रिज फ्रीजर उपकरण दरवाजा खुला धीरज परीक्षण मशीन
मानक और खंड:
IEC60335-2-24: 2017 "घरेलू और इसी तरह के बिजली के उपकरण-सेफ्टी-पार्ट 2-24: रेफ्रिजरेटिंग उपकरण, आइसक्रीम उपकरण और आइस-मेकर, आईडीटी" खंड 22.112 के लिए विशेष आवश्यकताएं।
नमूने और प्रतिबंध:
प्रशीतन उपकरण (रेफ्रिजरेटर और फ्रीजर, जो दरवाजा बाएं और दाएं खोला जाता है) (एकल चरण V 250V, अन्य ≦ 480V, डीसी V 24V)।
आवेदन:
इसका उपयोग रेफ्रिजरेटर और फ्रीजर के लिए दरवाजे के इंटरलॉकिंग डिवाइस के स्थायित्व का परीक्षण करने के लिए किया जाता है, और इंटरलॉकिंग कार्य करने के लिए बल परीक्षण किया जाता है, ताकि इंटरलॉकिंग डिवाइस की विश्वसनीयता को सत्यापित करने के लिए;रेफ्रिजरेटर और फ्रीजर के डोर बार-बार खोलने और बंद करने के संचालन के लिए अन्य परीक्षणों की सहायता के लिए भी इस्तेमाल किया गया, जैसे कि डीफ्रॉस्ट परीक्षण और सर्द रिसाव परीक्षण।
परीक्षण सिद्धांत:
इंटरलॉकिंग डिवाइस के चालू / बंद कार्यों को विकसित कार्यक्रम के माध्यम से नियंत्रित किया जाता है, जोड़तोड़ इमदादी मोटर द्वारा एक निश्चित गति से दरवाजे को खुले और बंद करने के लिए संचालित होते हैं, दरवाजे पर वैक्यूम सक्शन कप चूसने के साथ, इस प्रकार, स्थिरता को सत्यापित करने के लिए। इंटरलॉकिंग डिवाइस।दरवाजा खोलने / समापन बल मूल्यों को सटीक रूप से नियंत्रित करने के लिए, इमदादी मोटर्स के साथ एक बंद लूप नियंत्रण बनाने के लिए जोड़तोड़ पर एक बल सेंसर लगाया जाता है।
संरचना:
उपकरण विद्युत नियंत्रण कैबिनेट (लोड वोल्टेज विनियमन डिवाइस सहित), फ्रेम और मैनिपुलेटर्स को जोड़ती है।
उपकरण आयाम: लगभग .: (डब्ल्यू * डी * एच) 1500 * 1300 * 2200 (मिमी)
उपकरण वजन: 140 किग्रा
पर्यावरण का उपयोग करें:
बिजली की आपूर्ति: AC220V% 10% / 50-60 हर्ट्ज, पावर 6KW या मैच क्लाइंट की स्थानीय बिजली आपूर्ति।
वायु स्रोत: 0.5-0.7MPa संपीड़ित हवा।
जगह का उपयोग करें: वायुमंडलीय दबाव 80 ~ 106kpa;परिवेश का तापमान 5 ~ 40 ° C;सापेक्ष आर्द्रता (20 ~ 80)% आरएच;कोई हिंसक झटकों और कंपन, कोई विद्युत चुम्बकीय हस्तक्षेप, कोई धूल, कोई विस्फोटक और संक्षारक गैस, अच्छी गर्मी अपव्यय के साथ।
तकनीकी पैमाने:
| टेस्ट स्टेशन | सिंगल स्टेशन, मल्टी स्टेशन को कस्टमाइज़ किया जा सकता है |
| नियंत्रण विधा | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7 इंच के मानवकृत टच इंटरफ़ेस ऑपरेशन |
| चलाने का तरीका | सर्वो मोटर ड्राइव |
| नमूना के लिए क्लैंपिंग विधि | वैक्यूम सक्शन कप, वायवीय |
| दरवाजा खोलने या बंद करने की गति | 0-360 ° / s (1.5m / s), पूर्व निर्धारित किया जा सकता है |
| दरवाजा खोलना या बंद करना कोण | 0-130 °, पूर्व निर्धारित किया जा सकता है |
| टेस्ट टाइम्स | 0-999999 बार, प्रीसेट किया जा सकता है |
| दरवाजा खोलने या बंद बल मूल्य | 0-200N, प्रदर्शित किया जा सकता है और परिणामों को आंका जा सकता है |
| लोड वोल्टेज | 0-250V, समायोज्य |
| सहायक क्रिया तंत्र | रैखिक कार्रवाई प्रेस सिलेंडर (वैकल्पिक) |
| परीक्षण सामग्री | रेफ्रिजरेटर दरवाजा इंटरलॉकिंग डिवाइस धीरज परीक्षण |
