| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 3 ~ 5 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram |
| आपूर्ति क्षमता: | प्रति माह 20 सेट दे रहा |
IEC 61032 टेस्ट जांच के लिए व्यक्तियों और उपकरणों के संरक्षण की जाँच करता है
मानक और खंड:
IEC61032: 1997 "सत्यापन के लिए बाड़ों-जांच द्वारा व्यक्तियों और उपकरणों का संरक्षण"
IEC60529: 2013 "संलग्नक (आईपी कोड) द्वारा प्रदान की गई सुरक्षा की डिग्री"
नमूने और प्रतिबंध:
घरेलू उपकरण, बिजली के सामान, लैंप आदि।
आवेदन:
जांचना
क) बाड़े के अंदर खतरनाक हिस्सों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा against
ख) ठोस विदेशी वस्तु की अंतर्ग्रहण के खिलाफ बाड़े के अंदर उपकरणों की सुरक्षा।
परीक्षण सिद्धांत:
मानक आंकड़ों के अनुसार जांच का उपयोग विद्युत परिक्षेत्र के विभिन्न सुरक्षा स्तरों को अलग करने के लिए किया जाता है।जांच के लिए वर्तमान या बल लागू होने के बाद, जांच जिंदा हिस्सों या आंतरिक भागों से संपर्क कर सकती है, यह निर्धारित करने के लिए कि नमूना योग्य है या नहीं।
संरचना:
नायलॉन संभाल + स्टील जांच।
वैकल्पिक: विरोधी बिजली के झटके परीक्षण के लिए वायरिंग टर्मिनलों, या M6 लड़ी पिरोया छेद के अंत में धक्का-पुल बल गेज से जोड़ने के लिए
तकनीकी पैमाने:
| जांच और जांच कोड | चित्र संख्या |
विवरण और आवेदन मिमी |
लागू करने के लिए बल एन |
| पहुंच जांच ए | चित्र .1 | क्षेत्र: with50 संभाल के साथ, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | 50 |

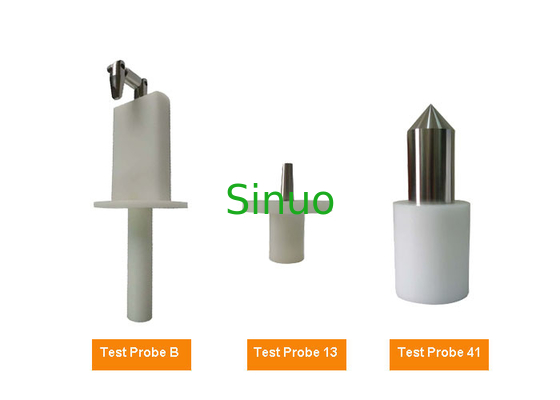

| पहुंच जांच B | रेखा चित्र नम्बर 2 | संयुक्त परीक्षण उंगली, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | 10 |
| एक्सेस जांच सी | Fig.3 | रॉड: of2.5 - लंबाई 100, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | 3 |
| प्रवेश जांच डी | Fig.4 | तार: 1001 - लंबाई 100, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | 1 |
| वस्तु जाँच १ | Fig.5 | क्षेत्र: ,50, व्यास mm50 मिमी के साथ ठोस विदेशी वस्तुओं के प्रवेश के खिलाफ उपकरणों के संरक्षण को सत्यापित करने के लिए | 50 |
| वस्तु जाँच २ | Fig.6 | क्षेत्र: .512.5, व्यास .5 12.5 मिमी के साथ ठोस विदेशी वस्तुओं के प्रवेश के खिलाफ उपकरणों के संरक्षण को सत्यापित करने के लिए | 30 |
| टेस्ट जांच 11 | Fig.7 | खतरनाक अंग या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए, गैर-परीक्षणित परीक्षण उंगली | 50 |
| टेस्ट जांच 12 | Fig.8 | सिलेंडर पिन: --4 - लंबाई 50, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | |
| परीक्षण जांच १३ | Fig.9 | शंक्वाकार पिन: to3 से --4 - लंबाई 15, खतरनाक भागों या खतरनाक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | |
| टेस्ट जांच १४ | Fig.10 | बार: 3 × 1, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | 20 |
| टेस्ट जांच 17 | Fig.11 | तार: access0.5, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | |
| टेस्ट जांच 18 | Fig.12 | छोटी उंगली की जांच: .68.6 - लंबाई ५.9.९, ३६ महीने से अधिक उम्र के बच्चों के संरक्षण को सत्यापित करने के लिए १४ साल से कम उम्र के खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुँच के खिलाफ | 10 |
| परीक्षण जांच १ ९ | Fig.13 | छोटी उंगली की जांच: ous5.6- लंबाई 44, खतरनाक भागों या खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ 36 महीने से कम उम्र के बच्चों की सुरक्षा को सत्यापित करने के लिए | 10 |
| टेस्ट जांच 31 | Fig.14 | शंकु: one110 / 60, खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | 50 |
| टेस्ट जांच 32 | Fig.15 | रॉड: to25, खतरनाक यांत्रिक भागों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | 30 |
| टेस्ट जांच 41 | Fig.16 | जांच: be30, गर्म या चमक वाले हिस्सों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए | |
| टेस्ट जांच 43 | Fig.17 | बार: 50 × 5, गर्म या चमक वाले हिस्सों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा को सत्यापित करने के लिए |
