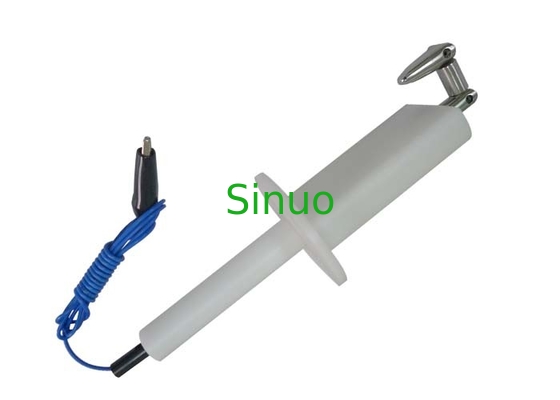

आईईसी 60335-1 विद्युत उपकरण परीक्षण के लिए मानक टेस्ट फिंगर स्टेनलेस स्टील जांच बी
| Standard: | आईईसी 61032 और आईईसी 60335-1 | Figure: | रेखा चित्र नम्बर 2 |
| Force: | अनुकूलित किया जा सकता है | Probe Material: | स्टेनलेस स्टील |
| Baffle Material: | नायलॉन | Accessory: | M6 धागा और केले क्लिप |
| High Light: | एसी हिपोट परीक्षण उपकरण,चमक तार परीक्षण उपकरण |
||
IEC 60335-1 मानक परीक्षण जांच बी के लिए सुरक्षा के खिलाफ खतरनाक भागों तक पहुँच
मानक और खंड:
IEC 60335-1 क्लाज 8.1.1, 8.2, 22.1, 29.1, 29.2.etc।
IEC61032: 1997 "सत्यापन के लिए बाड़ों-जांच द्वारा व्यक्तियों और उपकरणों का संरक्षण"
IEC60529: 2013 "संलग्नक (आईपी कोड) द्वारा प्रदान की गई सुरक्षा की डिग्री"
नमूने और प्रतिबंध:
घरेलू उपकरण, बिजली के सामान, लैंप आदि।
आवेदन:
जांचना
क) बाड़े के अंदर खतरनाक हिस्सों तक पहुंच के खिलाफ व्यक्तियों की सुरक्षा against
ख) ठोस विदेशी वस्तु की अंतर्ग्रहण के खिलाफ बाड़े के अंदर उपकरणों की सुरक्षा।
परीक्षण सिद्धांत:
परीक्षण जांच बी का उपयोग विद्युत परिक्षेत्र के विभिन्न सुरक्षा स्तरों को भेद करने के लिए किया जाता है।जांच के लिए वर्तमान या बल लागू होने के बाद, जांच जिंदा हिस्सों या आंतरिक भागों से संपर्क कर सकती है, यह निर्धारित करने के लिए कि नमूना योग्य है या नहीं।
संरचना:
तकनीकी पैमाने:
| पैरामीटर / मॉडल | SN2210-2 |
SN2210-2A (वैकल्पिक) |
SN2210-2B (वैकल्पिक) |
SN2210-2T (वैकल्पिक) |
| नाम | मानक परीक्षण उंगली | सर्कुलर बैफल टेस्ट फिंगर | बड़ी चक्राकार उंगली | बल के साथ मानक परीक्षण उंगली |
| 1 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 |
| 2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 |
| 3 | 80 ± 0.2 | 80 ± 0.2 | 100 ± 0.2 | 80 ± 0.2 |
| 4 | 180 ± 0.2 | 180 ± 0.2 | ---- | 180 ± 0.2 |
| 5 | आर 2 ± 0.05 | आर 2 ± 0.05 | आर 2 ± 0.05 | आर 2 ± 0.05 |
| 6 | एस 4 ± 0.05 | एस 4 ± 0.05 | एस 4 ± 0.05 | एस 4 ± 0.05 |
| 7 | 37ओ 0 -10 ' | 37ओ 0 -10 ' | 37ओ 0 -10 ' | 37ओ 0 -10 ' |
| 8 | 14 ओ 0 -10 ' | 14 ओ 0 -10 ' | 14 ओ 0 -10 ' | 14 ओ 0 -10 ' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 1 1 | 20 ± 0.2 | ---- | ---- | 20 ± 0.2 |
| 12 | Ф75 ± 0.2 | Ф75 ± 0.2 | Ф125 ± 0.2 | Ф75 ± 0.2 |
| 13 | 5 ± 0.5 | 5 ± 0.5 | ---- | 5 ± 0.5 |
| 14 | ---- | ---- | ---- | 10-50N बल |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
