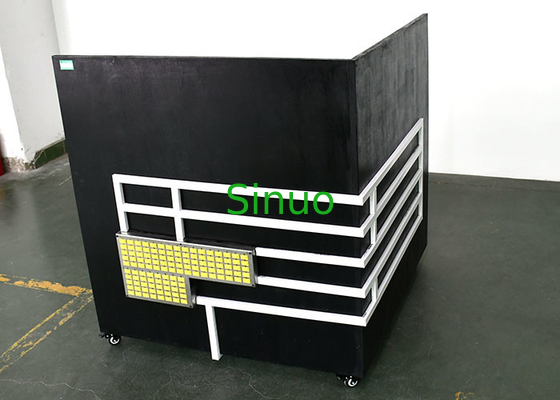

विद्युत उपकरण परीक्षण उपकरण 120 उपाय अंक टेस्ट कॉर्नर
| Applied Standard: | आईईसी 60335-1 | Test Content: | तापमान बढ़ रहा है |
| Dimensions: | 100 सेमी * 100 सेमी * 100 सेमी | Material: | मैट ब्लैक पेंट प्लाईवुड |
| Thickness: | 20 मिमी | Thermocouple: | OMEGA, K टाइप करें |
| Total Measuring Points: | 120 अंक | Each Side Measuring Points: | 40 अंक |
| High Light: | IEC 60335-1 विद्युत उपकरण परीक्षण उपकरण,100 × 100 मिमी विद्युत उपकरण परीक्षण उपकरण |
||
IEC60335-1 1M 120 तापमान मापने के अंक टेस्ट कॉर्नर
उपकरण अवलोकन:
IEC60335-1: 2016 "घरेलू और इसी तरह के बिजली के उपकरणों-सुरक्षा-भाग 1: सामान्य आवश्यकताओं" खंड 11।
परीक्षण कोनों का उपयोग मुख्य रूप से पर्यावरणीय परिस्थितियों को प्रदान करने के लिए किया जाता है जो विभिन्न विद्युत और विद्युत उत्पादों के तापमान वृद्धि परीक्षण के लिए मानक आवश्यकताओं को पूरा करते हैं।
अलग-अलग वितरण विनिर्देशों, तापमान मापने के बिंदुओं और बाहरी आयामों के साथ परीक्षण कोनों को वास्तविक परीक्षण किए गए नमूनों के अनुसार अनुकूलित किया जा सकता है।
परीक्षण सिद्धांत:
परीक्षण कोने के दीवारों, छत और फर्श की सतह के तापमान वृद्धि को निर्धारित करने के लिए उपयोग किए जाने वाले थर्मोकॉउंस को तांबे या पीतल के छोटे काले डिस्क, व्यास में 15 मिमी और 1 मिमी मोटी के पीछे संलग्न किया जाता है।डिस्क के सामने बोर्ड की सतह के साथ फ्लश होता है।थर्मोकपल वास्तविक समय में प्रत्येक बिंदु पर तापमान की निगरानी के लिए तापमान माप उपकरण से जुड़े होते हैं।
तकनीकी पैमाने:
| उपकरण संरचना | तीन-पैनल संरचना, 1 बेस प्लेट, 2 साइड प्लेट |
| आयाम |
WDH = 1000X1000X1000mm अन्य आयामों को अनुकूलित किया जा सकता है |
| थर्मोकपल | अमेरिकी मूल ओमेगा थर्मोकपल, व्यास <0.3mm, PTFE Teflon PFA, इन्सुलेशन परत तापमान प्रतिरोध -200 ℃ से 260 ℃, कोर व्यास: 2X0.255 मिमी |
| थर्मोकपल व्यवस्था | सभी टर्मिनल ब्लॉक में जाते हैं |
| तापमान मापन तांबा | 15 मिमी व्यास, 1 मिमी मोटी पीतल की शीट को काले रंग में चित्रित किया गया, गोल तांबे की शीट की सामने की सतह प्लाईवुड की सतह के साथ फ्लश है |
| तापमान माप अंक | प्रत्येक सतह पर 40 अंक, कुल 120 तापमान मापने के बिंदु |
| तापमान मापन बिंदु व्यवस्था | 100 × 100 मिमी वर्ग वितरण, अनुकूलित किया जा सकता है 76 × 76 मिमी या 50 × 50 मिमी |
| प्लाईवुड | 20 मिमी मोटाई, आगे की तरफ मैट ब्लैक पेंट और पीछे की तरफ ग्रे फिल्म है |
| उपकरण सुविधाएँ | तापमान परीक्षण कोने को स्थानांतरित किया जा सकता है, नीचे 2 या 3 इंच के फ्लैट-तल वाले ब्रेक पहनने-प्रतिरोधी कोने के पहियों से लैस है, कुल ऊंचाई लगभग 100 मिमी है, और लोड ≥200kg है |
| ऐच्छिक | तापमान मापने और रिकॉर्डिंग उपकरण |
Sinuo ग्राहक की विशिष्ट आवश्यकताओं के अनुसार विभिन्न तापमान मापने वितरण के साथ विभिन्न आकारों को अनुकूलित कर सकते हैं।और हमारे परीक्षण कोनों को अच्छी तरह से चित्रित किया गया है, थीमोकॉप्स और मापने वाले कोपर्स को अच्छी तरह से चित्रित किया गया है, सभी थीमोक्स को टर्मिनल ब्लॉक में ले जाया जाता है, जो क्लाइंट के लिए तापमान मापने और रिकॉर्डिंग उपकरणों से कनेक्ट करने के लिए वाचा है।
