एमओक्यू: | 1 |
कीमत: | Customized |
स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
प्रसव अवधि: | तीस दिन |
भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति क्षमता: | प्रति माह 20 सेट |

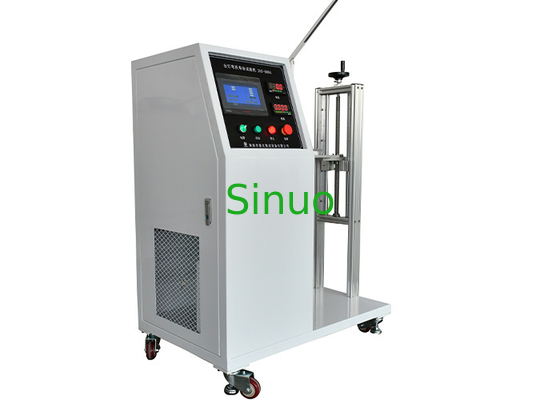

आईईसी 60598-1 चमकदार उपकरणों का समायोजन 360 डिग्री आंदोलन पीएलसी नियंत्रण परीक्षण उपकरण
उत्पाद की जानकारी:
परीक्षण उपकरण आईईसी 60598-1 के खंड 4.14.3 के अनुसार डिजाइन और निर्मित किया गया है, मुख्य रूप से लैंप समायोजन उपकरणों के मरोड़ के लिए उपयोग किया जाता है, और टेबल लैंप, फर्श लैंप और लैंप के झुकने परीक्षण जो व्यावसायिक उपयोग के लिए हैं (जैसे कि एक प्लॉटर लैंप)।
समायोजन उपकरणों या समायोजन के साधनों को सत्यापित करने के लिए, उदाहरण के लिए जोड़ों, उत्थापन उपकरणों, समायोजन कोष्ठक या दूरबीन ट्यूबों का निर्माण इस प्रकार किया जाना चाहिए कि डोरियों या केबलों को ऑपरेशन के दौरान 360 ° से अधिक अनुदैर्ध्य अक्ष के साथ दबाया, जकड़ा, क्षतिग्रस्त या मुड़ा हुआ न हो। .
परीक्षण सिद्धांत:
टर्नटेबल को चलाने के लिए मोटर को अपनाता है, फिर लैंप एडजस्ट करने वाले उपकरणों के सामान्य संचालन का अनुकरण करता है और फिर रीसेट करता है।
उपयुक्त केबल या कॉर्ड से लैस समायोजन उपकरण आईईसी 60598-1: 2014 तालिका 4.5 के अनुसार संचालित किए जाएंगे।ऑपरेशन का एक चक्र सीमा के एक चरम से दूसरे तक और वापस प्रारंभिक स्थिति में एक आंदोलन है।गति की दर डिवाइस को अच्छी तरह से सुनने का कारण नहीं बनेगी और प्रति घंटे 600 चक्र से अधिक नहीं होनी चाहिए।
उत्पाद की विशेषताएँ:
समायोजन के उपकरण और समायोजन के साधन, उदाहरण के लिए जोड़, उत्थापन उपकरण, समायोजन कोष्ठक या दूरबीन ट्यूब, इस तरह से निर्मित किए जाने चाहिए कि डोरियों या केबलों को ऑपरेशन के दौरान 360 ° से अधिक अनुदैर्ध्य अक्ष के साथ दबाया, जकड़ा, क्षतिग्रस्त या मुड़ा हुआ न हो।नोट यदि किसी ल्यूमिनेयर में एक से अधिक जोड़ हैं तो 360° की सीमा प्रत्येक जोड़ पर लागू होती है यदि वे एक साथ बहुत पास न हों।प्रत्येक मामले को उसके गुणों के आधार पर आंका जाना चाहिए।
निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है:
ऑपरेशन का एक चक्र सीमा के एक चरम से दूसरे तक और वापस प्रारंभिक स्थिति में एक आंदोलन है।गति की दर से वह डिवाइस को पर्याप्त रूप से गर्म नहीं करेगा और प्रति घंटे 600 चक्र से अधिक नहीं होगा।
अनुपालन की निरीक्षण द्वारा जांच की गई है:
परीक्षण के बाद, कंडक्टर में 50% से अधिक तार नहीं तोड़े जाएंगे और न ही लचीली कॉर्ड के इन्सुलेशन, यदि कोई हो, को कोई गंभीर क्षति होगी।कॉर्ड या केबल को धारा 10 में निर्दिष्ट इन्सुलेशन प्रतिरोध और उच्च वोल्टेज परीक्षणों के अधीन किया जाएगा, और संतुष्ट करेगा।
बॉल-जोड़ों और इसी तरह, जहां क्लैम्पिंग साधनों को समायोजित किया जा सकता है, अत्यधिक घर्षण से बचने के लिए केवल हल्के से क्लैंप किए गए जोड़ों के साथ परीक्षण किया जाता है।यदि आवश्यक हो, तो परीक्षण के दौरान क्लैंपिंग क्षेत्रों को फिर से समायोजित किया जाता है।उन उपकरणों को समायोजित करने के लिए जिनमें एक लचीली ट्यूब होती है, इस परीक्षण के लिए समायोजन की सीमा सामान्य रूप से ऊर्ध्वाधर से दोनों दिशाओं में 135 ° होती है।हालांकि, जहां अनुचित बल का उपयोग किए बिना यह समायोजन प्राप्त नहीं किया जा सकता है, लचीली ट्यूब केवल उन स्थितियों पर झुकती है जहां यह स्वयं ही रहेगी।
मुख्य तकनीकी पैरामीटर:
टेस्ट स्टेशन | सिंगल स्टेशन |
विद्युत नियंत्रण विधि |
पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच मानव-मशीन टच इंटरफ़ेस ऑपरेशन। |
चलाने का तरीका | सर्वो मोटर ड्राइव |
अधिकतम त्रिज्या | R500mm |
तन्यता आंदोलनों स्ट्रोक | 0-500 मिमी |
घूर्णन का क्रिया कोण | 0-360° |
परीक्षण चक्र | सेट किया जा सकता है, चक्रों की संख्या 1-999999 है। |
टेस्ट रेंज | फिक्स्चर परीक्षण आवश्यकताओं की मानक सीमा के भीतर विभिन्न प्रकार के नमूनों को पूरा कर सकते हैं। |
मोटर | स्टेपर मोटर। |
नियंत्रक | पीएलसी |
दिखाना | 7 ”टच स्क्रीन इंटरफ़ेस |
भाषा | अंग्रेजी इंटरफ़ेस |
आयाम | 680*680*1500mm |
बिजली की आपूर्ति | एसी 110 वी, 60 हर्ट्ज |
![]() |
