एमओक्यू: | 1 |
कीमत: | Negotiable |
स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
प्रसव अवधि: | तीस दिन |
भुगतान विधि: | टी/टी |
आपूर्ति क्षमता: | 10 सेट / महीना |

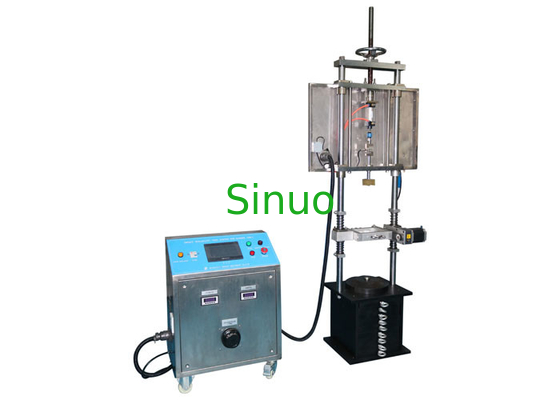

इलेक्ट्रिक उपकरण IEC 60745-2 के लिए इलेक्ट्रिक हैमर टिकाऊपन प्रभाव परीक्षण उपकरण
इलेक्ट्रिक हैमर टिकाऊपन प्रभाव परीक्षण उपकरण के लिए उत्पाद जानकारी:
मानक: आईईसी 60745-2-1: ड्रिल और प्रभाव ड्रिल के लिए विशेष आवश्यकताएं, खंड 17;आईईसी 60745-2-6: हथौड़ों के लिए विशेष आवश्यकताएं, खंड 17 और चित्र 103।
अनुप्रयोग: यह उपकरण हाथ से संचालित मोटर के स्थायित्व परीक्षण के लिए लागू है
विद्युत उपकरण की शक्ति 2.5 किलोवाट से अधिक नहीं।
परीक्षण नमूना: इलेक्ट्रिक हथौड़े, इलेक्ट्रिक ड्रिल और इम्पैक्ट ड्रिल
फ़ीचर: आईईसी 607465-2-6 चित्र 103 आवश्यकताओं के अनुसार परीक्षण उपकरण, हथौड़ा या ड्रिल को लोड करें, इसे रुक-रुक कर संचालित करें, जांचें कि इलेक्ट्रिक हथौड़ा या ड्रिल के सामान्य उपयोग के दौरान विद्युत या यांत्रिक खतरा दिखाई देता है या नहीं।
उपकरण घटक इस प्रकार हैं:
1, विद्युत नियंत्रण कैबिनेट जिसमें पीएलसी, 7 इंच टच स्क्रीन, नियंत्रण कक्ष, लोड (वोल्टेज 0-250V समायोज्य, वोल्टेज और वर्तमान डिस्प्ले);
2, यांत्रिक उपकरण जैसा कि चित्र 103 में दिखाया गया है, जिसमें इम्पैक्ट हेड, स्टील प्लेट और फिक्स्चर सहित 360 किलोग्राम स्टील बेस शामिल है।
इलेक्ट्रिक हैमर टिकाऊपन प्रभाव परीक्षण उपकरण के लिए परीक्षण कार्य:
1. कोई लोड परीक्षण नहीं:केवल ड्रिल मोड वाले हथौड़ों सहित सभी हथौड़ों को एक परीक्षण उपकरण में लंबवत रूप से लगाया जाता है जैसा कि चित्र 103 में दिखाया गया है और 12 घंटे के लिए 1.1 गुना रेटेड वोल्टेज पर संचालित किया जाता है, फिर 12 घंटे के लिए 0.9 गुना रेटेड वोल्टेज पर संचालित किया जाता है।प्रत्येक चक्र में 30 सेकंड की संचालन अवधि और 90 सेकंड की विश्राम अवधि शामिल होती है, जिसके दौरान उपकरण बंद रहता है।परीक्षण के दौरान, प्रत्येक परीक्षण वोल्टेज पर, हथौड़ा को तीन अलग-अलग दिशाओं (क्षैतिज, ऊर्ध्वाधर) में रखा जाता है, उपकरण की प्रत्येक स्थिति में चलने का समय लगभग 4 घंटे होता है।
2. लोड परीक्षण:केवल ड्रिल मोड वाले हथौड़ों सहित सभी हथौड़ों को एक परीक्षण उपकरण में लंबवत रूप से लगाया जाता है जैसा कि चित्र 103 में दिखाया गया है और रेटेड वोल्टेज पर या रेटेड वोल्टेज रेंज के औसत मूल्य पर, 6 घंटे की चार अवधियों के लिए संचालित किया जाता है, इन अवधियों के बीच का अंतराल कम से कम 30 मिनट होता है।
इन परीक्षणों के दौरान, हथौड़ों को रुक-रुक कर संचालित किया जाता है, प्रत्येक चक्र में 30 सेकंड की संचालन अवधि और 90 सेकंड की विश्राम अवधि शामिल होती है, जिसके दौरान उपकरण बंद रहता है।
परीक्षणों के दौरान, प्रभाव तंत्र के स्थिर संचालन को सुनिश्चित करने के लिए एक लचीले माध्यम के माध्यम से हथौड़े पर एक अक्षीय बल लगाया जाता है।
यदि उपकरण के किसी भी हिस्से का तापमान वृद्धि 12.1 के परीक्षण के दौरान निर्धारित तापमान वृद्धि से अधिक हो जाता है, तो मजबूर शीतलन या आराम अवधि लागू की जाती है, बाकी अवधि को निर्दिष्ट परिचालन समय से बाहर रखा जाता है।
इलेक्ट्रिक हैमर टिकाऊपन प्रभाव परीक्षण उपकरण के लिए तकनीकी पैरामीटर:
नहीं। | वस्तु | विशेष विवरण |
1 | बिजली की आपूर्ति | 220V/50Hz |
2 | वायु स्रोत | 5~8 बार |
3 | विद्युत नियंत्रण | पीएलसी और 7 इंच टच स्क्रीन |
4 | लोड वोल्टेज | 0-250V समायोज्य, वर्तमान प्रदर्शन |
5 | नो-लोड रोटेशन कोण | 0°,90°,180°, मैन्युअल रूप से दक्षिणावर्त या वामावर्त नियंत्रित कर सकते हैं |
6 | नो-लोड रोटेशन दर | 0-360°/सेकेंड, प्रीसेट |
7 | समय पर बिजली | 0-999.9 सेकेंड, प्रीसेट |
8 | बिजली बंद करने का समय | 0-999.9 सेकेंड, प्रीसेट |
9 | परीक्षण समय | 0-9999 घंटे, प्रीसेट |
10 | कुल परीक्षण समय | 0-9999 घंटे, प्रीसेट |
11 | अंतराल समय | 0-9999 मिनट, प्रीसेट |
12 | भार दबाव | 100,125,150,175,200,250,300,350,400N प्रीसेट |
13 | प्रभाव सिर | 0.7,1.4,2.3,3.4 किग्रा (कनेक्ट हैंडल शामिल करें), तालिका 101 के अनुसार उपयोग करें |
14 | स्टील बॉल | Φ38मिमी |
15 | स्टील प्लेट | 100,140,180,220 मिमी, तालिका 101 के अनुसार उपयोग करें |
16 | रबर की प्लेट | 4 का एक सेट, स्टील प्लेट और स्टील बेस के साथ मेल खाता हुआ |
17 | स्टील बेस | आधार वजन 90 किलो, 9 पीसी 30 किलो वजन से सुसज्जित |
18 | उपकरण आयाम |
नियंत्रण कैबिनेट 600मिमी*400मिमी*750मिमी, लगभग।100 किग्रा टेस्ट रैक 400मिमी*400मिमी*2000मिमी, लगभग।450 किग्रा |
