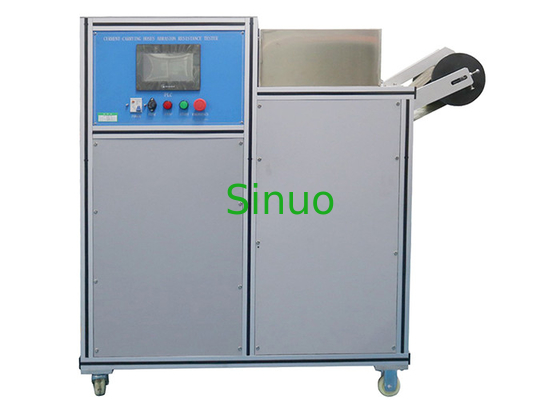

आईईसी 60335-2 वॉशिंग मशीन की करंट ले जाने वाली नली के लिए घर्षण परीक्षण उपकरण
| Crank Rotation Speed: | 30r/min | Hose Moving Distance: | 300mm |
| Test Mass: | 1KG | Abrasive Belt: | P100 |
| Control Method: | PLC control | Display: | Touch Screen |
| Test Station: | One station | Drive Mode: | Motor drive |
| High Light: | आईईसी 60335-2 घर्षण परीक्षण उपकरण,करंट ले जाने के लिए घर्षण परीक्षण उपकरण,पीएलसी नियंत्रण घर्षण परीक्षण उपकरण |
||
आईईसी 60335-2 करंट ले जाने वाली वॉशिंग मशीन नली के लिए घर्षण परीक्षण उपकरण
घर्षण परीक्षण उपकरण के लिए उत्पाद अवलोकन:
यह करंट-वाहक होसेस घर्षण प्रतिरोध परीक्षण उपकरण IEC60335-2-2, खंड 21.102 चित्र 101 के मानक को पूरा करता है। वैक्यूम क्लीनर या जल-सक्शन सफाई उपकरणों के सत्यापन के लिए उपयुक्त करंट-ले जाने वाले होसेस घर्षण के लिए प्रतिरोधी होंगे।
उपकरण को पीएलसी द्वारा नियंत्रित किया जाता है और टच स्क्रीन द्वारा संचालित किया जाता है।मोटर क्रैंक तंत्र को 30r/मिनट की दर से घुमाती है, और करंट ले जाने वाली ट्यूब का नमूना कनेक्टिंग रॉड के माध्यम से 300 मिमी तक 100 बार आगे और पीछे घूमता है।साथ ही, एक घूमने वाले चिकने रोलर के साथ नली को सहारा दें, और 0.1 मीटर/मिनट की गति से चलते हुए, रोलर के बाहरी किनारे पर अपघर्षक कपड़े की एक बेल्ट संलग्न करें।एमरी कपड़े का अपघर्षक कोरंडम है, और आईएसओ 6344-2 के प्रावधानों के अनुसार कण का आकार Pl00 है।नली के दूसरे सिरे पर नली को घूमने से रोकने के लिए एक गाइड के रूप में 1 किलो वजन का वजन लटका हुआ है।सबसे निचली स्थिति में, रोलर के केंद्र से वजन की अधिकतम दूरी 600 मिमी है।परीक्षण के बाद, बुनियादी इन्सुलेशन रिसाव से मुक्त होगा और जुड़े कंडक्टरों और खारा समाधान के बीच 16.3 की विद्युत शक्ति परीक्षण किया जाता है।
घर्षण परीक्षण उपकरण के लिए तकनीकी पैरामीटर:
| बिजली की आपूर्ति | AC220V±10%/50-60Hz |
| नियंत्रण एवं संचालन | पीएलसी बुद्धिमान विद्युत नियंत्रण, टच स्क्रीन ऑपरेशन |
| कार्य स्टेशन | एक स्टेशन |
| क्रैंक घूर्णन गति | 30r/मिनट, पूर्व निर्धारित किया जा सकता है |
| नली की क्षैतिज गतिमान दूरी | 300 मिमी |
| अपघर्षक कपड़े की गति से चलने वाली बेल्ट | 0.1 मी/मिनट |
| परीक्षण का समय | 0-999999 बार, पूर्व निर्धारित किया जा सकता है |
| अपघर्षक बेल्ट | कोरंडम ग्रिट आकार पी 100, जैसा कि आईएसओ 6344-2 में निर्दिष्ट है। |
| द्रव्यमान भार | 1 किलोग्राम |
| द्रव्यमान की रोलर के केंद्र से अधिकतम दूरी होती है | 600 मिमी |
| आकार और वजन | 1000×900×1450 मिमी, 180 किग्रा |
घर्षण परीक्षण उपकरण के लिए परीक्षण प्रक्रियाएँ:
नली का एक सिरा चित्र 101 में दिखाए गए क्रैंक तंत्र की कनेक्टिंग रॉड से जुड़ा हुआ है। क्रैंक प्रति मिनट 30 क्रांतियों पर घूमता है जिसके परिणामस्वरूप नली का अंत क्षैतिज रूप से 300 मिमी की दूरी पर पीछे और आगे बढ़ता है।
नली को एक घूमने वाले चिकने रोलर द्वारा समर्थित किया जाता है जिसके ऊपर अपघर्षक कपड़े की एक बेल्ट 0.1 मीटर/मिनट की गति से चलती है।अपघर्षक कोरंडम ग्रिट आकार पी 100 है, जैसा कि आईएसओ 6344-2 में निर्दिष्ट है।नली के दूसरे छोर से 1 किलो का द्रव्यमान लटकाया जाता है, जिसे घूमने से बचने के लिए निर्देशित किया जाता है।
सबसे निचली स्थिति में, द्रव्यमान की रोलर के केंद्र से अधिकतम दूरी 600 मिमी होती है।
परीक्षण परीक्षण क्रैंक के 100 चक्करों के लिए किया जाता है।
परीक्षण के बाद, बुनियादी इन्सुलेशन उजागर नहीं किया जाएगा और खंड 16.3 का विद्युत शक्ति परीक्षण एक साथ जुड़े कंडक्टरों और खारा समाधान के बीच किया जाता है।
