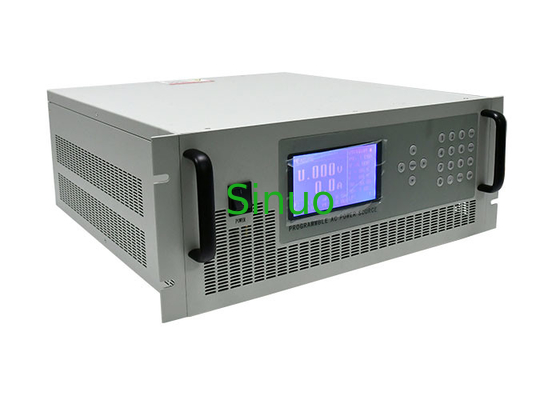

एसपीडब्लूएम उच्च आवृत्ति पल्स एसी लगातार वर्तमान स्रोत चौड़ाई पल्स चौड़ाई मॉड्यूलेशन
| Power Capacity: | 500V | Output Voltage: | AC 5V |
| Output Current: | 0-100A | Input Voltage: | 127 V±10 % |
| Output Frequency: | 47 Hz ~ 63 Hz | Input Frequency: | 47 Hz ~ 63 Hz |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0.01 % |
| High Light: | उच्च आवृत्ति पल्स एसी लगातार वर्तमान स्रोत,चौड़ाई पल्स एसी लगातार वर्तमान स्रोत |
||
एसपीडब्ल्यूएम उच्च आवृत्ति पल्स एसी लगातार वर्तमान स्रोत चौड़ाई पल्स चौड़ाई मॉड्यूलेशन
एसी लगातार चालू स्रोत के लिए उत्पाद जानकारी:
एसी निरंतर वर्तमान स्रोत एसपीडब्ल्यूएम उच्च आवृत्ति पल्स चौड़ाई पल्स चौड़ाई मॉड्यूलेशन को अपनाता है, आईजीबीटी आउटपुट का एहसास करता है, आउटपुट वर्तमान और आवृत्ति को मॉड्यूलेट कर सकता है, इसमें तेज प्रतिक्रिया गति, उच्च निरंतर वर्तमान सटीकता और दीर्घकालिक स्थिर संचालन होता है।और यह मानव कारकों से प्रभावित हुए बिना, ग्रिड वोल्टेज में उतार-चढ़ाव, लूप प्रतिरोध परिवर्तन और उत्पाद आंतरिक प्रतिरोध परिवर्तन के कारण होने वाले वर्तमान परिवर्तनों को दूर कर सकता है;छोटे आकार, उच्च दक्षता, विश्वसनीयता और रखरखाव लागत में पारंपरिक वोल्टेज नियामकों की तुलना में स्पष्ट लाभ हैं;मुख्य रूप से विशिष्ट उत्पादों के वर्तमान थर्मल प्रभावों के परीक्षण और अनुप्रयोग के लिए उपयोग किया जाता है, जैसे सर्किट ब्रेकर, फ़्यूज़, थर्मल रिले, चुंबकीय स्टार्टर और अन्य सुरक्षात्मक स्विच और विभिन्न प्रकार के ट्रांसफार्मर जहां थर्मल प्रभाव परीक्षण लागू होते हैं जैसे रेटेड वर्तमान, ऑपरेटिंग वर्तमान, शॉर्ट-सर्किट वर्तमान, आदि।
विशेषताएसी लगातार चालू स्रोत के लिए:
1. लगातार चालू, लगातार चालू समायोजन सीमा: 0-अधिकतम।मूल्य सतत समायोजन.
2. लगातार दबाव, लगातार दबाव समायोजन सीमा: 0- अधिकतम।मूल्य सतत समायोजन.
3. आवृत्ति रूपांतरण, आवृत्ति समायोजन रेंज: 47Hz-63Hz समायोज्य, निश्चित गियर 50Hz, 60Hz, 100Hz, 120Hz।
4. निरंतर वर्तमान और निरंतर वोल्टेज का उपयोग करते समय, नियंत्रण और सुरक्षा दोनों विशेषताओं को बनाए रखने के लिए इसे स्वचालित रूप से क्रॉस-रूपांतरित किया जा सकता है।
5. मूल माध्य वर्ग वोल्टेज, मूल माध्य वर्ग धारा, सक्रिय शक्ति, आवृत्ति, आदि का माप प्रदान करें।
6. सुरक्षा मोड: ओवर वोल्टेज, ओवर करंट, ओवरलोड, शॉर्ट सर्किट, करंट सीमा, आदि।
7. इनपुट और आउटपुट अलग-अलग हैं।
तकनीकी मापदंडएसी लगातार चालू स्रोत के लिए:
| तरीका | सीसीएस1000 | |||||||||
| शक्ति | 500 वीए | |||||||||
| कार्यरत | एसपीडब्ल्यूएम (साइन पल्स चौड़ाई मॉड्यूलेशन) | |||||||||
| इनपुट | अवस्था | 1φ2W+PE एकल-चरण दो-तार + ग्राउंड | ||||||||
| वोल्टेज | 127 वी±10 % | |||||||||
| आवृत्ति | 47 हर्ट्ज - 63 हर्ट्ज | |||||||||
| आउटपुट | अवस्था | 1φ2W+PE एकल-चरण दो-तार + ग्राउंड | ||||||||
| आवृत्ति | 47 ~ 63 हर्ट्ज समायोज्य (फिक्स्ड गियर 50 हर्ट्ज, 60 हर्ट्ज, 100 हर्ट्ज, 120 हर्ट्ज) | |||||||||
| वोल्टेज | एसी 5वी | |||||||||
| मौजूदा | 0-100ए | |||||||||
| नेतृत्व में प्रदर्शन | वोल्टेज वीआरएम, करंट आर्म्स, फ्रीक्वेंसी, पावर वाट क्षमता | |||||||||
| रैखिक विनियमन | 0 .1 % | |||||||||
| भार विनियमन | 1 % | |||||||||
| हार्मोनिक टीएचडी | 2% (शुद्ध प्रतिरोधक भार) | |||||||||
| आवृत्ति विनियमन | 0 .01 % | |||||||||
| वोल्टेज संकल्प | 0 .1 वी | |||||||||
| आवृत्ति संकल्प | 0 .01 हर्ट्ज | |||||||||
| वर्तमान संकल्प |
आउटपुट Io＜ 10 ए: रिज़ॉल्यूशन:0।001 ए; आउटपुट 100＞ Io≥ 10 ए: रिज़ॉल्यूशन 0।01 ए； |
|||||||||
| माप की सटीकता | वोल्टेज | 0 .5 % एफएस+ 5 डीजीटी | ||||||||
| मौजूदा | 0 .5 % एफएस+ 5 डीजीटी | |||||||||
| वाट क्षमता | 0 .5 % एफएस+ 5 डीजीटी | |||||||||
| आवृत्ति | 0 .01 % एफएस+ 5 डीजीटी | |||||||||
| सटीकता निर्धारित करना | वोल्टेज | 1% एफएस | ||||||||
| मौजूदा | 0 .1% एफएस | |||||||||
| आई-लिम सेट | ओ-मैक्स करंट | |||||||||
| सुरक्षा | अधिक धारा, अधिक तापमान, अधिक भार, शॉर्ट सर्किट | |||||||||
| शीतलक | पंखे को जबरन ठंडा किया गया | |||||||||
| वजन (किग्रा) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| आयाम W×H×D(मिमी) | 430×133×370 | |||||||||
| काम का माहौल | 0 - 40℃, 20-90%आरएच | |||||||||
