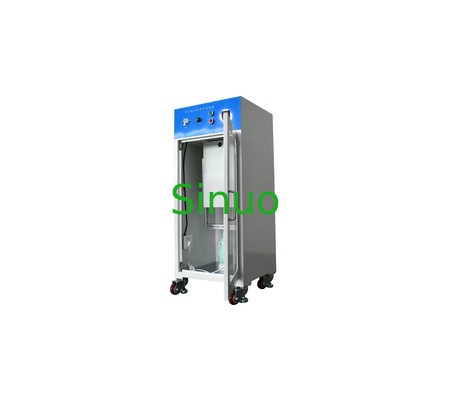

IEC60335 सिंगल स्टेशन मोटराइज्ड क्लीनिंग हेड्स फ्री फॉल टेस्ट उपकरण
| Applied Standard: | आईईसी 60335-2-2 | Test Station: | अकेला |
| Test Speed: | ≤20 बूंद/मिनट | Drop Height: | 100 मिमी |
| Support Plate Mass: | > 15 किग्रा | Test Times: | 0~9999 बार, पूर्व निर्धारित किया जा सकता है |
| Warranty: | एक वर्ष | Applied Clause: | खण्ड 15.101 |
| Clamping Method: | रस्सी से | Support Plate Thickness: | >15मिमी |
| High Light: | क्लीनिंग हेड्स फ्री फॉल टेस्ट उपकरण,सिंगल स्टेशन फ्री फॉल टेस्ट उपकरण,IEC60335 फ्री फॉल टेस्ट उपकरण |
||
IEC60335 उच्च गुणवत्ता वाला सिंगल स्टेशन मोटराइज्ड क्लीनिंग हेड्स फ्री फॉल टेस्ट उपकरण
मानकों और शर्तों के अनुरूप:
IEC60335-2-3:2005 के अनुरूप "घरेलू और समान उद्देश्यों के लिए विद्युत उपकरण - सुरक्षा - भाग 2-3: विद्युत इस्तरी के लिए विशेष आवश्यकताएं", खंड 21.101।
IEC60335-2-17:2006 "घरेलू और इसी तरह के उद्देश्यों के लिए विद्युत उपकरण - सुरक्षा - भाग 2-17: कंबल, कुशन और इसी तरह के लचीले हीटिंग उपकरणों के लिए विशेष आवश्यकताएं" खंड 21.101।
परीक्षण उपयोग:
सामान्य परिचालन स्थितियों और रेटेड इनपुट पावर के तहत इलेक्ट्रिक आयरन की यांत्रिक शक्ति का परीक्षण करने के लिए उपयोग किया जाता है, इलेक्ट्रिक कंबल नियंत्रण डिवाइस ड्रॉप प्रतिरोध प्रदर्शन का परीक्षण करने के लिए भी उपयोग किया जाता है।
उपकरण परिचय:
सर्वोमोटर चालित कैम तंत्र के माध्यम से, लोहे (कॉर्डलेस आयरन को छोड़कर) को क्षैतिज स्थिति में सोलप्लेट के साथ हैंडल द्वारा निलंबित कर दिया जाता है।लोहे को 40 मिमी की ऊंचाई से कम से कम 15 मिमी की मोटाई और कम से कम 15 किलोग्राम वजन वाली एक कठोरता से समर्थित स्टील प्लेट पर गिराया जाता है।परीक्षण प्रति मिनट 20 बार से अधिक नहीं की दर से 1000 बार किया जाता है।परीक्षण के दौरान, लोहा लगभग 15% समय तक स्टील प्लेट पर रहता है।
तकनीकी मापदण्ड:
|
नमूना |
एसएन1701 |
|
परीक्षण स्टेशन |
अकेला |
|
विद्युत नियंत्रण विधि |
बटन नियंत्रण |
|
चलाने का तरीका |
फ्री ड्रॉप एक्शन प्राप्त करने के लिए मोटर कैम तंत्र को चलाती है |
|
नमूना क्लैंपिंग विधि |
रस्सी द्वारा ड्रॉप मैकेनिज्म पर लगाया गया |
|
गति नापो |
≤20 बूंद/मिनट |
|
परीक्षण का समय |
0~9999 बार, पूर्व निर्धारित किया जा सकता है |
|
ऊँचाई गिराएँ |
100 मिमी, ऊंचाई पोजिशनिंग ब्लॉक के साथ |
|
सहारा देने वाली प्लेट |
मोटाई >15मिमी, द्रव्यमान >15किग्रा |
|
पावर लोड करें |
एक सार्वभौमिक सॉकेट से सुसज्जित, रेटेड पावर इनपुट को नमूने के लिए आपूर्ति की जा सकती है |
|
मुख्य नमूना |
जल सक्शन क्लीनर के लिए पावर क्लीनिंग हेड |
|
मानकों के अनुरूप |
IEC60335-2-2:2019 खंड 15.101 |
परीक्षण आवश्यकताएँ (आईईसी 60335-2-2: 2019 खंड 15.101 से निकाली गई):
मोटर चालित सफाई हेड को IEC 60068-2-31 फ्री फ़ॉल - प्रक्रिया 1 परीक्षण के अधीन किया गया है।100 मिमी की ऊंचाई से कम से कम 15 मिमी मोटी स्टील प्लेट पर 4000 बूंदें।
-दाहिनी ओर 1000 बूँदें,
-बायीं ओर 1000 बूँदें,
-सामने की ओर 1000 बूँदें,
-इसकी साफ़ सतह पर 1000 बूँदें।
सामान्य परिचालन स्थितियों और रेटेड इनपुट पावर के तहत इलेक्ट्रिक आयरन की यांत्रिक शक्ति की जांच करने के लिए, और इलेक्ट्रिक कंबल नियंत्रण के ड्रॉप प्रतिरोध का परीक्षण करने के लिए।
"प्रारंभ" बटन दबाएं, नीचे की ओर बढ़ने वाली स्थिरता की स्थिति उच्चतम बिंदु तक बढ़ जाएगी, यह समायोजन विधि है: "0" बार प्रीसेट करें, फिर "प्रारंभ" बटन दबाएं, स्थिरता उच्चतम बिंदु तक बढ़ जाएगी।स्लिंग के निचले सिरे को बेस प्लेट के समानांतर नमूने से कनेक्ट करें, नमूने के नीचे 100 मिमी की ऊंचाई वाला एक सिलेंडर रखें, स्लिंग को कस लें ताकि यह तनाव में रहे, फिर स्लिंग डिवाइस को क्लैंप करें और सिलेंडर को हटा दें 100 मिमी की ऊंचाई.
