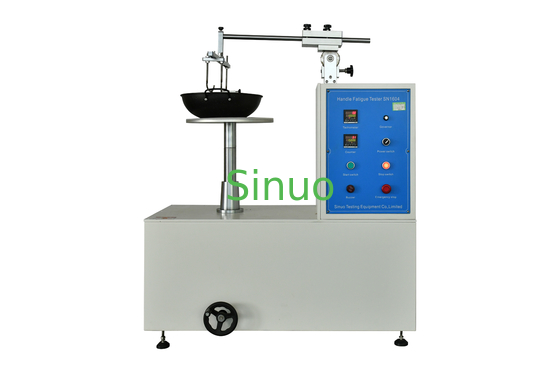

बीएस एन 12983-1 हैंडल थकान परीक्षण के लिए कुकवेयर परीक्षण उपकरण
| Test station: | एकल | Drive mode: | इलेक्ट्रिक + एक्सेन्ट्रिक व्हील तंत्र |
| Test speed: | 5-30 बार/मिनट, समायोज्य | Rubber pad: | 5 मिमी मोटाई, कठोरता 50±10 किनारा |
| Sample fixture: | सिंगल-हैंडल फिक्सिंग जिग का सेट, डबल-हैंडल फिक्सिंग हुक का 1 सेट | Lifting height of the level surface: | 300 मिमी |
| High Light: | बीएस एन 12983-1 खाना पकाने के बर्तनों के परीक्षण के लिए उपकरण,हैंडल थकान के लिए कुकवेयर परीक्षण उपकरण |
||
बीएस एन 12983-1 हैंडल थकान परीक्षण के लिए कुकवेयर परीक्षण उपकरण
कुकवेयर हैंडल थकान परीक्षक के लिए मानकः
कुकवेयर के हैंडल की थकान प्रतिरोध परीक्षण उपकरण का डिजाइन बीएस एन 12983-1:2020 खंड 7.6 और अनुलग्नक ई के अनुरूप है।
कुकवेयर हैंडल थकान परीक्षक के लिए उत्पाद जानकारीः
कुकर के हैंडल की थकान परीक्षण के लिए प्रयोग किया जाता है। हैंडल के संयोजन को हैंडल या कनेक्शन भागों के स्थायी विरूपण या ढीलेपन के बिना 15,000 चक्रों का सामना करना चाहिए।अंत से कुल लंबाई के 5% तक के विरूपण को सुरक्षा और प्रदर्शन से समझौता किए बिना अनदेखा किया जा सकता है.
कुकवेयर हैंडल थकान परीक्षक के लिए तकनीकी मापदंडः
|
परीक्षण स्टेशन |
एकल |
|
ड्राइव मोड |
इलेक्ट्रिक + एक्सेन्ट्रिक व्हील तंत्र |
|
परीक्षण गति |
5-30 बार/मिनट, समायोज्य |
|
रबर पैड |
5 मिमी मोटाई, कठोरता 50±10 किनारा |
|
नमूना उपकरण |
एकल-हैंडल फिक्सिंग जिग का सेट, डबल-हैंडल फिक्सिंग हुक का 1 सेट |
|
समतल सतह की उठाने की ऊंचाई |
300 मिमी |
|
परीक्षण भार |
प्रत्येक 2 किलोग्राम, 1 किलोग्राम, 500 ग्राम में से एक |
|
काउंटर |
0-999999 बार सेट किया जा सकता है |
|
विद्युत आपूर्ति |
AC220V, 50HZ |
|
उपकरण के आयाम |
L1000mm*W450mm*H1210mm |
|
वजन |
135 किलोग्राम |
कुकवेयर हैंडल थकान परीक्षक के लिए उपयोग विधिः
1सबसे पहले, उपकरण को एक समतल मेज पर एक समतल स्थान पर रखें।
2बीएस एन 12983-1 अनुलग्नक बी के अनुसार नमूना को गर्म करने के प्रतिरोध के लिए पूर्व परीक्षण करें।
3कुकर के हैंडल को उपयुक्त क्लैंप से पकड़ें।
4. "कोण समायोजन कुंजी" को इस प्रकार समायोजित करें कि कुकर के नीचे और उभरते प्लेटफार्म विमान समानांतर हो, "उत्तोलन हाथ पहिया" को समायोजित करें," ताकि कुकर के नीचे से बढ़ते मंच विमान 1 मिमीयदि कुछ कुकर बहुत कम हैं, और लिफ्टिंग प्लेटफॉर्म को सबसे ऊंची स्थिति में उठाने के बाद कुकर के नीचे से 1 मिमी से अधिक है,ऑपरेटर को लिफ्टिंग प्लेटफॉर्म से विमान को हटाना चाहिए, लिफ्टिंग प्लेटफॉर्म को उठाने के लिए लिफ्टिंग रॉड को बढ़ाएं, और फिर लिफ्टिंग प्लेटफॉर्म के विमान को स्थापित करें।
5लिफ्ट प्लेटफार्म की सतह और कुकर के नीचे के बीच 5 मिमी मोटी रबर पैड रखें।
6कुकर में पानी के वजन का अनुकरण करने वाला भार लगाएं।
काउंटर को 150 × 100 (गतिमान) पर सेट करें, "स्टार्ट" बटन दबाएं, "गति नियंत्रण" बटन को घुमाएं ताकि टैकोमीटर 25 दिखाए,उपकरण स्वचालित रूप से कुकर को 25 बार / मिनट की गति से प्रतिवर्ती गति से चलाता है, और जब यह 15000 बार तक पहुँचता है, तो उपकरण स्वचालित रूप से बंद हो जाता है।
8परीक्षण के अंत में, कुकर के हैंडल को स्थायी क्षति के लिए और फास्टनरों को ढीला करने के लिए जांचें।
9परीक्षण के बाद निष्कर्ष निकालें।
