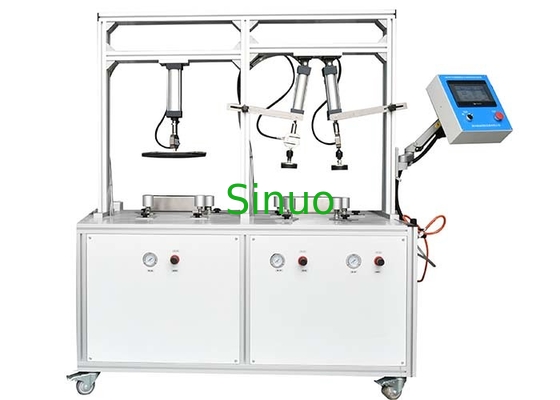

शौचालय सीट यांत्रिक शक्ति परीक्षण मशीन आईईसी 60335-2-84 यांत्रिक तनाव परीक्षण
| Test Station: | दो स्टेशन | Pressure range: | 0 ~ 2000 एन |
| Driving method: | सिलेंडर ड्राइव | Accuracy: | कक्षा 0.5 |
| Cylinder diameter: | φ63मिमी | Cylinder stroke: | 150 मिमी |
| Force angle: | एडजस्टेबल | Force time: | 0-99.9s |
| High Light: | शौचालय सीट यांत्रिक शक्ति परीक्षण मशीन,आईईसी 60335-2-84 यांत्रिक शक्ति परीक्षण मशीन |
||
शौचालय सीट यांत्रिक शक्ति परीक्षण मशीन आईईसी 60335-2-84 यांत्रिक तनाव परीक्षण
उत्पाद की जानकारी:
मानकःआईईसी 60335-2-84 घर और इसी तरह के विद्युत उपकरण-सुरक्षा-भाग 2-84: शौचालय उपकरणों के लिए विशेष आवश्यकताएं खंड 21103.1&21.103.2इसका प्रयोग यह जांचने के लिए किया जाता है कि क्या शौचालय की सीटों में पर्याप्त यांत्रिक शक्ति है और सामान्य उपयोग के दौरान होने वाले दोहराए जाने वाले यांत्रिक तनावों का सामना करने के लिए निर्मित हैं।
परीक्षण सामग्रीः
1. 1250 एन बल परीक्षणः
उपकरण को एक समान रूप से वितरित बल के अधीन किया जाता है 1250N 10 मिमी की मोटाई के एक रबर डिस्क द्वारा सीट पर लंबवत 4 सेकंड के लिए लागू किया जाता है,एक व्यास के 300 मिमी और एक किनारे की कठोरता के 70°, 5 मिमी मोटी और 30 मिमी व्यास की एक स्टील डिस्क के साथ इसकी ऊपरी सतह पर संलग्न है। परीक्षण 20 000 बार किया जाता है।
2. 890N बल परीक्षणः
यंत्र को 19 मिमी की मोटाई के रबर डिस्क द्वारा 1 सेकंड के अंतराल के साथ 0.5 सेकंड के अंतराल के साथ सीट के प्रत्येक तरफ लंबवत रूप से 890 एन का समान रूप से वितरित बल लगाया जाता है।एक व्यास 76 मिमी और एक किनारे की कठोरता 70 डिग्रीपरीक्षण 10 000 चक्रों में किया जाता है। एक चक्र में एक पक्ष और दूसरे पक्ष पर बल लागू करना शामिल है।
तकनीकी मापदंडः
| परीक्षण स्टेशन | एक ही समय में दो स्टेशनों को स्वतंत्र रूप से परीक्षण किया जा सकता है; (एक स्टेशन 1250N बल परीक्षण के लिए, अन्य स्टेशन 890N बल परीक्षण के लिए) |
| बल प्रयुक्त विधि | वायु सिलेंडर ड्राइव विधि को अपनाता है |
| परीक्षण सामग्री |
1. 1250 एन बल परीक्षण 2. 890 एन बल परीक्षण |
| बल सेंसर रेंज | 0-2000N, सटीकता वर्ग 0.5 |
| बल समायोजन विधि | हवा के दबाव को समायोजित करके |
| दबाव प्रदर्शन मोड | डिजिटल दबाव सेंसर |
| उपकरण फ्रेम | औद्योगिक एल्यूमीनियम ब्रैकेट |
| 1250 एन बल परीक्षण के लिए वायु सिलेंडर | सिलेंडर का आंतरिक व्यास Ø63mm, स्ट्रोक 150mm |
| 1250 एन बल परीक्षण के लिए डिस्क का विनिर्देश | व्यास Ø300 मिमी, मोटाई 5 मिमी स्टील प्लेट + 10 मिमी रबर प्लेट (शोर A कठोरता 70°) |
| 1250N बल परीक्षण के लिए बल लागू समय | 1 ~ 10S पूर्व निर्धारित किया जा सकता है |
| 1250 एन बल परीक्षण के चक्र | 1 ~ 99999 चक्र सेट किया जा सकता है |
| 890 एन बल परीक्षण के लिए वायु सिलेंडर | सिलेंडर का आंतरिक व्यास Ø50mm, स्ट्रोक 125mm |
| 890 एन बल परीक्षण के लिए डिस्क का विनिर्देश | व्यास Ø76.2mm, मोटाई 19mm रबर प्लेट, किनारे 70° की कठोरता |
| 890N बल परीक्षण के लिए बल लागू समय | 0-99.9S पूर्व निर्धारित किया जा सकता है |
| 890 एन बल परीक्षण के चक्र | 1 ~ 99999 चक्र सेट किया जा सकता है |
| बल प्रयुक्त कोण | समायोज्य बाएं और दाएं आवेदन कोण |
| बल माप विधि | परीक्षण से पहले लोड सेल के माध्यम से बल मूल्य सेट करते समय वायु दबाव को कैलिब्रेट करें और परीक्षण के दौरान परीक्षण वायु दबाव को बनाए रखें ताकि परीक्षण बल मूल्य सुनिश्चित हो सके |
| नियंत्रण विधि | पीएलसी और 7 ′′ टच स्क्रीन |
| विद्युत आपूर्ति | एकल चरण 220V, 60Hz, 1KW |
| मशीन के आयाम | लगभग 1700X700X1400 मिमी (लंबाई, चौड़ाई और ऊंचाई) |
