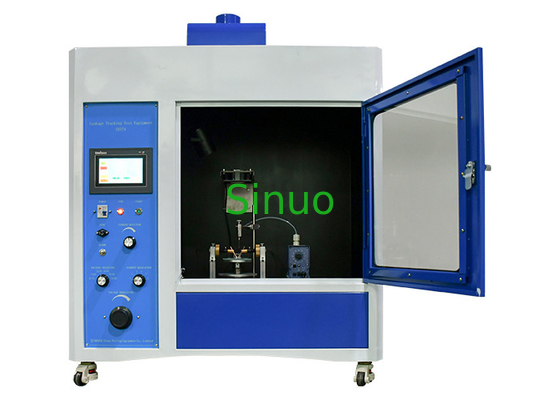

आईईसी 60598-1 रिसाव ट्रैकिंग परीक्षण उपकरण ट्रैकिंग सूचकांक परीक्षण CT1 PT1

आईईसी 60598-1 रिसाव ट्रैकिंग परीक्षण उपकरण ट्रैकिंग सूचकांक परीक्षण CT1 PT1

एमओक्यू: 1
कीमत: Customized
स्टैंडर्ड पैकेजिंग: प्लाईवुड केस
प्रसव अवधि: 30 दिन
भुगतान विधि: टी/टी
आपूर्ति क्षमता: प्रति माह 15 सेट
विस्तार से जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
Sinuo
प्रमाणन
Calibration Certificate (Cost Additional)
मॉडल संख्या
एसएन774
नियंत्रण विधि:
पीएलसी नियंत्रण
परीक्षण वोल्टेज:
0 ~ 600 वी
टाइमिंग डिवाइस:
9999X0.1S
इलेक्ट्रोड कोण:
60°±5°
इलेक्ट्रोड दूरी:
4±0.1मिमी
इलेक्ट्रोड दबाव:
1.00एन±0.05एन
तरल ऊंचाई गिराना:
35 ± 5 मिमी
तरल विलंब छोड़ना:
0.2s
प्रमुखता देना:

सीटी1 लीक ट्रैकिंग टेस्ट उपकरण

,

पीटी1 लीक ट्रैकिंग टेस्ट उपकरण

उत्पाद का वर्णन



आईईसी 60598-1 रिसाव ट्रैकिंग परीक्षण उपकरण ट्रैकिंग सूचकांक परीक्षण CT1 PT1



उत्पाद की जानकारी:



परीक्षक को IEC60112 की मानक आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है, यह IEC60335-1 खंड 29.2 और अनुलग्नक N, IEC 60065:2014 खंड 13 द्वारा आवश्यक है।4, IEC60598-1, IEC60884-1, UL746A और ASTM D3638-92 आदि। रिसाव ट्रैकिंग परीक्षण (ट्रैकिंग इंडेक्स परीक्षण) का कार्य सिद्धांत यह है कि प्रवाहकीय तरल (0.आवश्यक ऊंचाई (35 मिमी) और आवश्यक समय (30 सेकंड) में आवश्यक आयतन का 1%NH 4 CL) ठोस इन्सुलेट सामग्री की सतह पर प्लेटिनम इलेक्ट्रोड (2 मिमी × 5 मिमी) के बीच वोल्टेज के साथ गिरता हैइस प्रकार उपयोगकर्ता विद्युत क्षेत्र और नम या दूषित माध्यम के संयुक्त प्रभाव के अधीन ठोस इन्सुलेट सामग्री सतह के ट्रैकिंग प्रतिरोध प्रदर्शन का मूल्यांकन करते हैं। एक शब्द में,इस उपकरण का उपयोग तुलना ट्रैकिंग इंडेक्स (CT1) और विद्युत प्रतिरोध इंडेक्स (PT1) को मापने के लिए किया जाता है.

उपकरण के साथ एक गेज ब्लॉक दिया जाता है ताकि यह सुनिश्चित किया जा सके कि इलेक्ट्रोडों के बीच उचित दूरी हो।तालिका की ऊंचाई आसानी से समायोजित किया जा सकता है विद्युतों के उचित कोण और बूंदों की ऊंचाई सुनिश्चित करने के लिएशेष परीक्षण को परीक्षण कक्ष के बाहर से बंद दरवाजे के साथ नियंत्रित किया जाता है। वोल्टेज, सीमित करंट, ड्रिप दर और ड्रिप की संख्या सभी नियंत्रण कक्ष पर सेट की जाती हैं।एक ऑपरेटर परीक्षण का निरीक्षण करना चाहिए यह देखने के लिए कि एक लौ प्रज्वलित होती है या नहींयदि कम से कम दो सेकंड की ट्रैकिंग विफलता होती है तो उपकरण अलार्म बजता है।

रिसाव ट्रैकिंग परीक्षक पीएलसी नियंत्रण प्रणाली और 7 रंग टच स्क्रीन को अपनाता है, यह प्रकाश उपकरणों, निम्न वोल्टेज उपकरण,घरेलू उपकरण, मशीन उपकरण विद्युत उपकरण, विद्युत मशीन, विद्युत उपकरण, इलेक्ट्रॉनिक उपकरण, विद्युत तकनीकी उपकरण, सूचना प्रौद्योगिकी उपकरण.यह इन्सुलेशन सामग्री के उद्योग के लिए भी उपयुक्त है, इंजीनियरिंग प्लास्टिक, विद्युत कनेक्टर और सहायक उपकरण।



विशेषताएं:



रिसाव ट्रैकिंग परीक्षण उपकरण का उपयोग विद्युत या इलेक्ट्रॉनिक इन्सुलेशन विफलताओं की पहचान करने और उनका पता लगाने के लिए किया जाता है जो विद्युत रिसाव या ट्रैकिंग का कारण बन सकते हैं।इन उपकरणों को विशेष रूप से विद्युत प्रणालियों में इन्सुलेशन समस्याओं का पता लगाने और निदान करने के लिए डिज़ाइन किया गया हैयहाँ रिसाव ट्रैकिंग परीक्षण उपकरण और इसकी प्रमुख विशेषताओं का एक सिंहावलोकन हैः

उच्च वोल्टेज स्रोतः रिसाव ट्रैकिंग परीक्षण उपकरण में आमतौर पर एक उच्च वोल्टेज स्रोत शामिल होता है जो परीक्षण वस्तु पर नियंत्रित वोल्टेज लागू करता है।वोल्टेज का स्तर विशिष्ट अनुप्रयोग और परीक्षण आवश्यकताओं के आधार पर भिन्न हो सकता हैउच्च वोल्टेज का उपयोग इन्सुलेशन को तनाव देने और परिचालन स्थितियों का अनुकरण करने के लिए किया जाता है।
रिसाव वर्तमान माप: ये परीक्षण उपकरण रिसाव वर्तमान मापने की क्षमताओं से लैस हैं।वे इन्सुलेशन के माध्यम से वर्तमान के प्रवाह की निगरानी और किसी भी असामान्य रिसाव का पता लगाने या वर्तमान पथों को ट्रैकरिसाव धारा के माप से इन्सुलेशन बिगड़ने, नमी या प्रदूषण के प्रवेश या इन्सुलेशन से संबंधित अन्य मुद्दों की पहचान करने में मदद मिलती है।
वोल्टेज ब्रेकडाउन का पता लगाने: रिसाव ट्रैकिंग परीक्षण उपकरण में वोल्टेज ब्रेकडाउन का पता लगाने के तंत्र भी शामिल हैं।ये तंत्र अचानक वोल्टेज में गिरावट या टूटने का पता लगाते हैं जो उच्च वोल्टेज तनाव के तहत इन्सुलेशन विफल होने या टूटने पर होता हैवोल्टेज टूटने का पता लगाने से इन्सुलेशन में कमजोर बिंदुओं की पहचान करने और आगे की जांच की आवश्यकता वाले क्षेत्रों को इंगित करने में मदद मिलती है।
परीक्षण ऑब्जेक्ट कनेक्शनः परीक्षण उपकरण परीक्षण ऑब्जेक्ट के साथ एक सुरक्षित और विश्वसनीय कनेक्शन स्थापित करने के लिए विभिन्न कनेक्शन विकल्प प्रदान करता है।या विशेष कनेक्टर परीक्षण वस्तु की प्रकृति और परीक्षण सेटअप के आधार पर.
डेटा डिस्प्ले और विश्लेषणः रिसाव ट्रैकिंग परीक्षण उपकरण में अक्सर रिसाव वर्तमान, वोल्टेज और अन्य प्रासंगिक मापदंडों के वास्तविक समय के माप को दिखाने के लिए एक डिस्प्ले स्क्रीन होती है।कुछ उपकरण आगे की जांच या प्रलेखन के लिए परीक्षण परिणामों को रिकॉर्ड और विश्लेषण करने के लिए डेटा लॉगिंग क्षमताएं भी प्रदान कर सकते हैं.
सुरक्षा विशेषताएंः उच्च वोल्टेज के कारण सुरक्षा लीक ट्रैकिंग परीक्षणों का एक महत्वपूर्ण पहलू है।इन उपकरणों को विद्युत खतरों से ऑपरेटर की रक्षा के लिए निर्मित इन्सुलेशन और ग्राउंडिंग जैसे सुरक्षा सुविधाओं के साथ डिज़ाइन किया गया है।वे सुरक्षित परीक्षण प्रक्रियाओं को सुनिश्चित करने के लिए सुरक्षा इंटरलॉक और संकेतक भी शामिल कर सकते हैं।
रिसाव ट्रैकिंग परीक्षण उपकरण आमतौर पर विद्युत विनिर्माण, बिजली वितरण, इलेक्ट्रॉनिक्स और दूरसंचार जैसे उद्योगों में इन्सुलेशन गुणवत्ता का आकलन करने के लिए उपयोग किया जाता है,संभावित विफलता बिंदुओं की पहचान करना, और विद्युत प्रणालियों की विश्वसनीयता और सुरक्षा सुनिश्चित करें।





तकनीकी मापदंडः



पैरामीटर मॉडल

SN774 (0.5m3)

कामकाजी वोल्टेज

220V/50Hz,1KVA

नियंत्रण

उन्नत पीएलसी

प्रदर्शन

7-इंच रंग टच स्क्रीन

परीक्षण वोल्टेज

0~600V समायोज्य, सटीकता 1.5%

टाइमिंग डिवाइस

9999X0.1S

इलेक्ट्रोड

प्लैटिनम इलेक्ट्रोड और पीतल इलेक्ट्रोड प्रत्येक एक जोड़ी के लिए

इलेक्ट्रोड आयाम

(5±0.1) × ((2±0.1) × ((≥12),

30° तिरछा

इलेक्ट्रोड शामिल कोण और दूरी

60°±5°, दूरी है (4±0.1mm)

इलेक्ट्रोड दबाव

1.00N±0.05N ((डिजिटल डिस्प्ले वैकल्पिक है)

द्रव के गिरने का अंतराल

30±5S, समायोज्य

तरल की ऊँचाई गिराना

35±5 मिमी

द्रव विलंब छोड़ना

0.2S ((सोलेनोइड वाल्व खोलने का समय)

ड्रॉपिंग तरल का आकार

45 ¢ 50 बूंद/सेमी3

समय-विलंब सर्किट

2±0.1S ((0.5A या अधिक धारा में)

शॉर्ट सर्किट दबाव में गिरावट

8% अधिकतम

शॉर्ट सर्किट करंट

1±0.1A 1%

हवा की गति

0.2m/s

पर्यावरणीय आवश्यकता

0°40°C, सापेक्ष आर्द्रता≤80%, कोई स्पष्ट कंपन और संक्षारक गैस नहीं

उपकरण का आकार और वजन

1100 मिमी* 550 मिमी* 1100 मिमी, 180 किलो

मानक के अनुरूप

IEC60112, IEC60598-1, IEC60695, IEC60884-1, UL746A, ASTMD3638 आदि



आईईसी 60598-1 रिसाव ट्रैकिंग परीक्षण उपकरण ट्रैकिंग सूचकांक परीक्षण CT1 PT1 0


आईईसी 60598-1 रिसाव ट्रैकिंग परीक्षण उपकरण ट्रैकिंग सूचकांक परीक्षण CT1 PT1 1



आईईसी 60598-1 रिसाव ट्रैकिंग परीक्षण उपकरण ट्रैकिंग सूचकांक परीक्षण CT1 PT1 2
