| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 20 सेट प्रति माह |

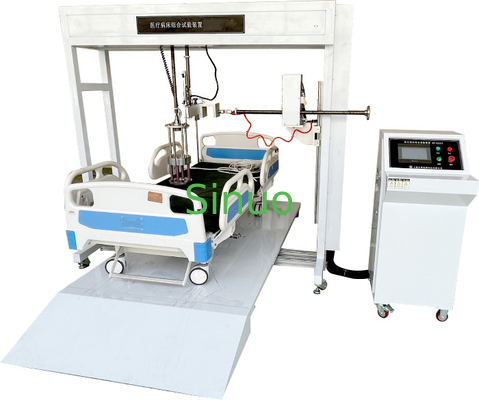

IEC60601-1 पूर्ण स्वचालित चिकित्सा बिस्तर व्यापक परीक्षण उपकरण
उत्पाद की जानकारी:
1मानकः IEC60601-1 के अनुरूपः2012, YY9706.252-2021 खंड 201।9.8.3.3 और 201.9.8.3.3.4, आईईसी 60601-2-52:2009.
2नमूने और प्रतिबंध: चिकित्सा बिस्तर।
3आवेदनः यह मानव शरीर के गतिशील और स्थैतिक भार परीक्षण का अनुकरण करने के लिए चिकित्सा अस्पताल के बिस्तरों के लिए उपयुक्त है। इसका उपयोग शक्ति, जीवन परीक्षण, प्रभाव,और स्थायित्व सत्यापित करने के लिए चिकित्सा अस्पताल के बिस्तरों के साइड रेल के स्थायित्व परीक्षण, सुरक्षा और विश्वसनीयता।
4परीक्षण सिद्धांतः सर्वो मोटर स्टेटिक लोड परीक्षण, गतिशील लोड थकान परीक्षण, साइड रेल तनाव परीक्षण, तन्यता जीवन परीक्षण करने के लिए मैनिपुलेटर चलाता है,चिकित्सा बिस्तर पर प्रभाव और स्थायित्व परीक्षण.
5उपकरण की संरचना और विशेषताएं: उपकरण में एक विस्तारित कार्य सतह, एक शीर्ष-लोडिंग यांत्रिक हाथ, एक साइड-लोडिंग यांत्रिक हाथ, एक मुक्त-पतन ड्राइविंग उठाने की डिवाइस शामिल है,पूरी तरह से स्टील का फ्रेम, और एक विद्युत नियंत्रण कैबिनेट. परीक्षण बेंच पीएलसी बुद्धिमान केंद्रीय एकीकृत नियंत्रण, टच स्क्रीन डिस्प्ले और संचालन का उपयोग करता है, and is driven by a servo motor to apply a certain force value on the top and side of the sample (in the direction required by the standard) for a certain period according to the standard requirements to verify its mechanical strength. ड्राइविंग डिवाइस उठाया और अस्पताल के बिस्तर पर एक मुक्त गिरावट प्रभाव परीक्षण करने के लिए कम किया जाता है। पैरामीटर जैसे परीक्षण बल मूल्य, निरंतर बल समय,और परीक्षणों की संख्या टचस्क्रीन इंटरफ़ेस के माध्यम से सेट किया जा सकता हैविभिन्न विनिर्देशों के नमूनों से मेल खाने के लिए पक्षों और शीर्ष पर दबाव स्वचालित रूप से लगाया जाता है, और परीक्षण प्रक्रिया को पूरी तरह से स्वचालित किया जा सकता है।
तकनीकी मापदंडः
| उपकरण के आयाम |
लगभग: 4800×2000×2250 (मिमी) W×D×H
|
| उपकरण का वजन | 500 किलो |
| उपयोग का माहौल | बिजली की आपूर्तिः AC220V±10%/50-60Hz, शक्ति 3.0KW |
| स्टेशन | एकल स्टेशन अनुकूलित किया जा सकता है |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, रंग मानव-मशीन स्पर्श इंटरफ़ेस संचालन |
| परीक्षण आकार सीमा | WDH=120cm*200cm*130cm से अधिक नहीं |
| नमूने को क्लैंप करने की विधि | मैकेनिकल क्लैंपिंग |
| परीक्षण आइटम और कार्य प्रक्रियाएं |
1मानव शरीर का स्थैतिक भार परीक्षण (201.9.8.3.2): लोडिंग बल मूल्य 0-4000N, निरंतर बल समयः 0-9999min 2मानव शरीर गतिशील भार परीक्षण (201.9.8.3.3.1): लोडिंग बल मूल्य 1350N, परीक्षणों की संख्याः 10,000 बार 3. साइड रेल ताकत और लॉक विश्वसनीयता परीक्षण (201.9.8.3.3.3): लोडिंग बल मूल्य 1350N (क) पार्श्व बल दोहराया क्रिया चक्र परीक्षणः 201 चित्र में ई या एफ द्वारा दर्शाए गए दिशा में साइड रेल के ऊपरी मध्य भाग पर साइड रेल के लंबवत 100 एन का बल लगाया जाता है।117. विपरीत दिशा. 3,000 बार दोहराएं; b) अनुदैर्ध्य बल दोहराया क्रिया चक्र परीक्षण, जैसा कि चित्र 201 में C या D में दिखाया गया है।117, साइडबार की अनुदैर्ध्य दिशा के साथ 100N का बल लागू करें। विपरीत दिशा। 3,000 बार दोहराएं; (ग) ऊर्ध्वाधर बल दोहराया कार्रवाई चक्र परीक्षण. जैसा कि चित्र 201 में B में दिखाया गया है.117, ऊर्ध्वाधर दिशा में साइडबार के शीर्ष पर 100 एन का बल लागू करें। 3000 बार दोहराएं। A दिशा में परीक्षण की आवश्यकता नहीं है; (घ) अ), (ख) और (ग) को पूरा करने के बाद, सबसे खराब स्थिति के साथ चित्र 201.117 की दिशा में एक स्थैतिक भार लागू करें। साइडबार अनलॉक नहीं होना चाहिए या अन्य अस्वीकार्य जोखिम पैदा नहीं करना चाहिए। 4खिंचाव छड़ी गतिशील भार परीक्षणः 750N, 1000 बार 5गद्दे के समर्थन मंच पर प्रभाव परीक्षण (CC.2.2): चित्रा CC.2, स्वचालित उठाने की डिवाइस के माध्यम से 180 मिमी के मुक्त गिरावट के प्रभाव परीक्षण, 20 बार |
| यांत्रिक क्रिया यंत्र |
ऊर्ध्वाधर संचालक का 1 सेटः बल सीमा 0-4000N, परीक्षण वस्तुओं 1, 2, 3 (सी, डी), 4, 6, 7 के लिए उपयुक्त साइड मैनिपुलेटर का 1 सेटः बल सीमा 0-2000N, परीक्षण वस्तुओं (ए, बी) के लिए उपयुक्त है, 90° दिशा स्विच की जा सकती है उठाने रोबोटिक हाथों का 1 सेटः उठाने की ऊंचाई 180 मिमी, मुक्त गिरावट प्रभाव प्राप्त करने के लिए स्वचालित तत्काल रिलीज |
| ड्राइव मोड | सर्वो मोटर + परिशुद्धता reducer ड्राइव |
| बल लगाने की गति | 0-300 मिमी/मिनट |
| निरंतर बल समय | 0-9999s सेट किया जा सकता है |
| परीक्षण की आवृत्ति | 0~999999 बार पूर्व निर्धारित किया जा सकता है, विभिन्न परीक्षण मानक के अनुसार पूर्व निर्धारित किया जा सकता है |
| लोड पैड |
1चित्र 201.104 पूर्ण स्टील लोड पैड
|
| चित्र सीसी. 2 इम्पैक्टर | |
| फ्रेम | एल्यूमीनियम प्रोफाइल फ्रेम, विभिन्न नमूनों को तय करने के लिए उपयुक्त |
| दबाव प्लेट | मानक 0.1m2 टुकड़ा, कनेक्टर M20 threaded है, और दबाव प्लेट उपयोग के लिए स्विच किया जा सकता है |
| सुरक्षा संरक्षण | अधिभार संरक्षण, रिसाव संरक्षण |
|
|
