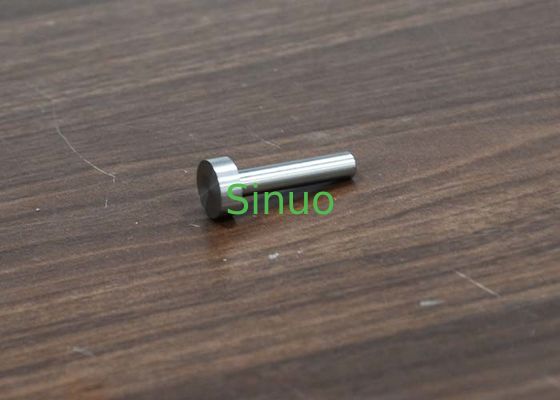

IEC 60335-2-3 चित्र 103 सेंसर गेज परीक्षण उपकरण स्टेनलेस स्टील सामग्री


परीक्षण विधिः

22.13 प्रतिस्थापन:
यंत्रों का निर्माण इस प्रकार किया जाना चाहिए कि जब सामान्य उपयोग में हैंडल पकड़े जाते हैं, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
अनुपालन की जाँच निरीक्षण, माप और यदि आवश्यक हो तो तापमान वृद्धि निर्धारित करके निम्नानुसार की जाती है।
हैंडल के समीप के भाग जिन्हें अनजाने में छुआ जा सकता है, वे हैं जो हाथ के तल से 13 मिमी के भीतर हैं। इनकी पहचान सिमुलेटेड हाथ के उपयोग से की जाती है जैसा कि चित्र में दिखाया गया है
चित्र 102 चित्र 104 या चित्र 105 में दिखाए अनुसार लागू चित्र 103 में दिखाए गए एक सेंसर गेज के साथ संयोजन में।सिमुलेटेड हाथ को चित्र 104 या चित्र 105 में दिखाए अनुसार हैंडल के उद्घाटन में डाला जाता हैयदि हैंडल के निचले भाग का आकार सिमुलेटेड हाथ के दोनों बिंदुओं A और B पर एक साथ संपर्क को रोकता है,अनुकरणीय हाथ खोलने से अनुमति के रूप में पहले एक बिंदु के साथ और फिर हैंडल के नीचे के संपर्क में दूसरे बिंदु के साथ स्थानांतरित किया जाता है.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
ऐसी स्थितियों में जहां अनुकरणीय हाथ को हैंडल के नीचे नहीं रखा जा सकता है (जैसे कि हथेली-पकड़ प्रकार के लोहे या यात्रा/कॉम्पैक्ट लोहे)तापमान माप लोहे के शरीर पर हैंडल या पकड़ने की सतह के ऊर्ध्वाधर प्रक्षेपण द्वारा परिभाषित सतह पर किए जाते हैं और सभी दिशाओं में 25 मिमी.

नोटिसः

1कृपया बाहरी विकृति को रोकने के लिए गिरने और टकराने पर प्रतिबंध लगाएं।

2पर्यावरणीय परिस्थितियों के लिए आवश्यकताएंः तापमान 5 ~ 35 °C आर्द्रता 45 ~ 75%।
