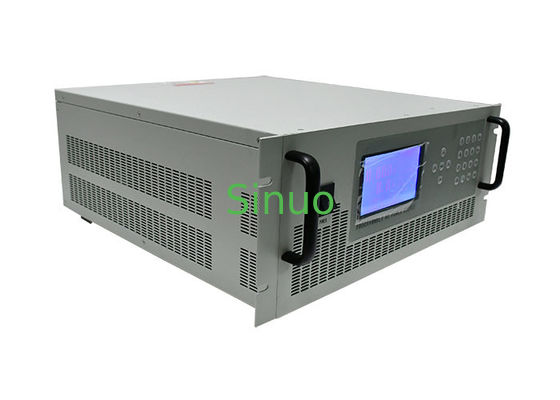

एसी निरंतर धारा स्रोत आउटपुट धारा 100 ए एसपीडब्ल्यूएम उच्च आवृत्ति पल्स
| Output Current: | 0-100ए | Output Voltage: | एसी 5 वी |
| Power Capacity: | 500 वी | Input Voltage: | 127 वी±10 % |
| Input Frequency: | 47 हर्ट्ज ~ 63 हर्ट्ज | Output Frequency: | 47 हर्ट्ज ~ 63 हर्ट्ज |
| Voltage Resolution: | 0.1 वी | Frequency Regulation: | 0.01% |
| High Light: | एसपीडब्ल्यूएम एसी निरंतर धारा स्रोत,100 ए एसी निरंतर धारा स्रोत |
||
एसी निरंतर धारा स्रोत आउटपुट धारा 100 ए एसपीडब्ल्यूएम उच्च आवृत्ति पल्स
उत्पाद का अवलोकन:
एसी निरंतर वर्तमान स्रोत एसपीडब्ल्यूएम उच्च आवृत्ति पल्स चौड़ाई पल्स चौड़ाई मॉड्यूलेशन को अपनाता है, आईजीबीटी आउटपुट का एहसास करता है, आउटपुट करंट और आवृत्ति को मॉड्यूलेट कर सकता है, इसमें तेज प्रतिक्रिया गति है,उच्च निरंतर वर्तमान सटीकता, और दीर्घकालिक स्थिर संचालन. और यह ग्रिड वोल्टेज उतार-चढ़ाव, पाश प्रतिरोध परिवर्तन और उत्पाद आंतरिक प्रतिरोध परिवर्तन के कारण वर्तमान परिवर्तनों पर काबू पा सकता है,मानव कारकों के प्रभाव के बिनाछोटे आकार, उच्च दक्षता, विश्वसनीयता और रखरखाव की लागत में पारंपरिक वोल्टेज नियामकों की तुलना में स्पष्ट फायदे हैं।मुख्य रूप से विशिष्ट उत्पादों के वर्तमान थर्मल प्रभावों के परीक्षण और अनुप्रयोग के लिए प्रयोग किया जाता है, जैसे सर्किट ब्रेकर, फ्यूज, थर्मल रिले, चुंबकीय स्टार्टर और अन्य सुरक्षात्मक स्विच और विभिन्न प्रकार के ट्रांसफार्मर जहां थर्मल प्रभाव परीक्षण लागू होते हैं जैसे कि नामित धारा,परिचालन धारा, शॉर्ट सर्किट करंट आदि
तकनीकी मापदंड:
| मोड | CCS1000 | |||||||||
| शक्ति | 500 वीए | |||||||||
| काम करना | SPWM (सिनस पल्स चौड़ाई मॉड्यूलेशन) | |||||||||
| इनपुट | चरण | 1φ2W+PE एकल-चरण दो तार + जमीन | ||||||||
| वोल्टेज | 127 V±10 % | |||||||||
| आवृत्ति | 47 हर्ट्ज ️ 63 हर्ट्ज | |||||||||
| आउटपुट | चरण | 1φ2W+PE एकल-चरण दो तार + जमीन | ||||||||
| आवृत्ति | 47 ~ 63 Hz समायोज्य (स्थिर गियर 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| वोल्टेज | AC 5V | |||||||||
| वर्तमान | 0-100A | |||||||||
| एलईडी डिस्प्ले | वोल्टेज Vrms, वर्तमान हथियार, आवृत्ति, पावर वाट | |||||||||
| रैखिक विनियमन | ०.१ % | |||||||||
| भार विनियमन | 1 % | |||||||||
| हार्मोनिक टीएचडी | 2% (शुद्ध प्रतिरोध भार) | |||||||||
| आवृत्ति विनियमन | ०.०१ % | |||||||||
| वोल्टेज संकल्प | 0.1 वी | |||||||||
| आवृत्ति संकल्प | 0.01 हर्ट्ज | |||||||||
| वर्तमान संकल्प |
आउटपुट Io< 10 A: संकल्पः0. 001 A; आउटपुट 100> Io≥ 10 A: संकल्प 0. 01 A; |
|||||||||
| माप की सटीकता | वोल्टेज | ०.५ % एफएस+५ डीजीटी | ||||||||
| वर्तमान | ०.५ % एफएस+५ डीजीटी | |||||||||
| वाट क्षमता | ०.५ % एफएस+५ डीजीटी | |||||||||
| आवृत्ति | 0. 01 % FS+ 5 dgt | |||||||||
| सटीकता सेट करना | वोल्टेज | 1 % एफएस | ||||||||
| वर्तमान | ०.१ % एफएस | |||||||||
| आई-एलआईएम सेट | ओ-मैक्स करंट | |||||||||
| सुरक्षा | ओवर करंट, ओवर टेम्प, ओवर लोड, शॉर्ट सर्किट | |||||||||
| शीतलन | फैन मजबूर ठंडा | |||||||||
| वजन (किलो) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| आयाम W × H × D ((मिमी) | 430×133×370 | |||||||||
| कार्य वातावरण | 0 ️ 40°C, 20-90% आरएच | |||||||||
विशेषता:
1निरंतर धारा, निरंतर धारा समायोजन सीमाः 0-अधिकतम. मूल्य निरंतर समायोजन.
2निरंतर दबाव, निरंतर दबाव समायोजन सीमाः 0- अधिकतम.
3आवृत्ति रूपांतरण, आवृत्ति समायोजन रेंजः 47 हर्ट्ज-63 हर्ट्ज समायोज्य, स्थिर गियर 50 हर्ट्ज, 60 हर्ट्ज, 100 हर्ट्ज, 120 हर्ट्ज।
4निरंतर धारा और निरंतर वोल्टेज का उपयोग करते समय, इसे नियंत्रण और सुरक्षा दोनों विशेषताओं को बनाए रखने के लिए स्वचालित रूप से क्रॉस-कन्वर्ट किया जा सकता है।
5. मूल औसत वर्ग वोल्टेज, मूल औसत वर्ग धारा, सक्रिय शक्ति, आवृत्ति आदि का माप प्रदान करें।
6सुरक्षा मोडः ओवर वोल्टेज, ओवर करंट, ओवरलोड, शॉर्ट सर्किट, करंट लिमिट आदि।
7इनपुट और आउटपुट अलग हैं।
