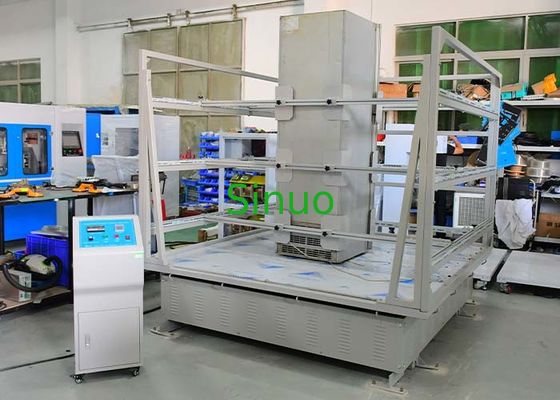

पैक किए हुए सामानों के परिवहन अनुकरण कंपन परीक्षण तालिका परिवहन अनुकरण परीक्षक
| Maximum test load: | 0-600 किग्रा | Frequency range: | 100 ~ 300आरपी |
| Amplitude range: | 1 इंच (25.4MM) | Simulated speed: | 25 ~ 40किमी/घंटा |
| Table size: | 2000×2000मिमी | Vibration mode: | रोटरी प्रकार |
| Test bench dimensions: | 1850×1850 मिमी | Guardrail: | 1500 मिमी (तीन-परत रेलिंग) |
| High Light: | परिवहन सिमुलेशन कंपन परीक्षण मशीन,परिवहन सिमुलेशन परीक्षक,पैक किए हुए माल के कंपन परीक्षक |
||
पैक किए हुए सामानों के परिवहन अनुकरण कंपन परीक्षण तालिका परिवहन अनुकरण परीक्षक
उत्पाद का अवलोकन
सिमुलेशन परिवहन कंपन तालिका, जिसे "कंपन तालिका" के रूप में भी जाना जाता है, ऑटोमोबाइल परिवहन के दौरान उत्पाद की उथल-पुथल के कारण होने वाले क्षति का अनुकरण करता है,यह पता लगाने के लिए कि क्या उत्पाद पर्यावरण के कंपन का सामना करने में सक्षम है, इलेक्ट्रॉनिक, यांत्रिक और विद्युत, ऑप्टोइलेक्ट्रॉनिक्स, मोटर वाहन, खिलौने और अनुसंधान, विकास, गुणवत्ता नियंत्रण, विनिर्माण के अन्य उद्योगों के लिए उपयुक्त है।यह आपके लिए उत्पाद की गुणवत्ता और विश्वसनीयता में सुधार करने के लिए एक दुर्लभ परीक्षण मशीन है.
सिमुलेशन परिवहन कंपन परीक्षण बेंच खिलौनों, इलेक्ट्रॉनिक्स, फर्नीचर, उपहार, सिरेमिक, संचार, उपकरण, कंप्यूटर और ऑटो पार्ट्स आदि के कंपन परीक्षण के लिए उपयुक्त है।इसके परिवहन प्रभाव या स्थायित्व एकरूपता का निरीक्षण करने के लिए.
इस मशीन के अनुसार यूरोपीय और अमेरिकी इसी तरह के उपकरण पुनर्गठन, रोटरी कंपन, यूरोपीय और अमेरिकी परिवहन मानकों के अनुरूप, के अनुसार EN71 ANSI, UL,एएसटीएम, आई.एस.टी.ए. और अन्य परीक्षण मानक।
परीक्षण का उद्देश्य
यह मशीन प्रयोग में नियंत्रित कंपन सिमुलेशन की एक श्रृंखला है, यह परीक्षण करने के लिए कि क्या उत्पाद जीवन चक्र में परिवहन या कंपन पर्यावरण कारकों के परीक्षण का सामना कर सकता है,और उत्पाद डिजाइन और कार्य मानकों की आवश्यकताओं को भी निर्धारित कर सकते हैंआंकड़ों के अनुसार, डिजाइन स्तर में 3% का सुधार करने से रीसाइक्लिंग में 20% की वृद्धि होगी और अनावश्यक खर्चों में 18% की कमी आएगी।
1संरचना की मजबूती।
2बंधन को ढीला करना।
3- सामग्री के पहनने और आंसू की रक्षा करें।
4घटकों को क्षति।
5इलेक्ट्रॉनिक घटकों का खराब संपर्क।
6. सर्किट शॉर्ट सर्किट और अंतराल अस्थिरता.
7प्रत्येक टुकड़े के मानक मूल्य का विचलन।
8. सिमुलेटेड ट्रांसपोर्ट शेकिंग टेबल पहले से ही दोषपूर्ण भागों को स्क्रीनिंग करेगा।
9- भागों, संरचना, पैकेजिंग और परिवहन प्रक्रिया के बीच अनुनाद संबंध का पता लगाएं और इसके अनुनाद कारकों में सुधार करें।
सिमुलेटेड ट्रांसपोर्टेशन कंपन परीक्षण बेंच की आवश्यकताएं उत्पाद की विश्वसनीयता की पुष्टि करने और कारखाने से बाहर निकलने से पहले दोषपूर्ण उत्पादों को स्क्रीनिंग करने के लिए हैं,और दोषपूर्ण उत्पादों के विफलता विश्लेषण का मूल्यांकन करने के लिए एक उच्च स्तर और उच्च विश्वसनीयता उत्पाद बनने के लिए.
उपकरण की विशेषताएंः
1डिजिटल उपकरण का उपयोग कंपन गति प्रदर्शित करने के लिए किया जाता है, जिसे आवश्यकताओं के अनुसार समायोजित किया जा सकता है;
2. सिंक्रोनस साइलेंट बेल्ट ड्राइव कम शोर है;
3. परीक्षण नमूना रेल द्वारा क्लैंप किया जाता है, जो संचालित करने के लिए सुविधाजनक और सुरक्षित है;
4मशीन का आधार भारी शुल्क चैनल स्टील से बना है, जिसमें कंपन-दमन करने वाले रबर पैड हैं, जो स्थापित करना आसान है और सुचारू रूप से चलता है (यदि परीक्षण गति को लंबे समय तक उच्च गति पर चलाने की आवश्यकता है,इसे ठीक करने के लिए एंकर स्क्रू लगाने की सिफारिश की जाती है);
5एसी चर आवृत्ति मोटर गति विनियमन, स्थिर संचालन और मजबूत भार क्षमता।
मुख्य तकनीकी मापदंड
1अधिकतम परीक्षण भारः 0-600kg
2आवृत्ति सीमाः 100 ~ 300rpm
3आयाम सीमाः 1 इंच (25.4 मिमी)
4कंपन मोडः घूर्णी प्रकार (आमतौर पर घोड़े प्रकार के रूप में जाना जाता है)
5अनुकरणीय गतिः 25 ~ 40 किमी/घंटा
6मेज का आकारः 2000×2000 मिमी
7गार्डरील: 1500 मिमी
8नियंत्रण मोटरः एसी परिवर्तनीय आवृत्ति मोटर
9परीक्षण बेंच के आयामः 1850×1850 मिमी
10नियंत्रण मोटरः एसी परिवर्तनीय आवृत्ति मोटर
11बिजली आपूर्ति वोल्टेजः AC380V 50Hz
12मशीन का वजन: लगभग 750 किलोग्राम
13उपकरण के बाहरी आयाम: लगभग 2200×2200×1950 मिमी
कंपन परीक्षण का परिचय
1. परीक्षण उत्पाद को सामान्य परिवहन के साथ कंपन परीक्षण प्लेटफॉर्म पर रखें.कंपन परीक्षण मंच रस्सियों से घिरा हो सकता है;
2कंपन की आवृत्ति वस्तु को मेज से हिला देने के लिए पर्याप्त होनी चाहिए और धातु शीट को नमूना और मेज के बीच डाला जा सकता है।और नमूना के सबसे लंबे किनारे के अंतराल में चल सकते हैं (धातु शीट की मोटाई 1 है.5 मिमी, चौड़ाई 50 मिमी (वैकल्पिक) है);
|
परीक्षण गति सीपीएम |
संबंधित आवृत्ति Hz |
परीक्षण समय M |
|
150 |
2.5 |
95 |
|
180 |
3.0 |
79 |
|
210 |
3.5 |
66 |
|
240 |
4.0 |
60 |
|
270 |
4.5 |
53 |
|
300 |
5.0 |
48 |
पर्यावरणीय आवश्यकता
1. स्थल पर तापमानः 5°C~+28°C ((24 घंटे के भीतर औसत तापमान ≤28°C);
2सापेक्ष आर्द्रताः ≤85% आरएच;
3बिजली आपूर्ति की स्थितिः एकल-चरण तीन तार;
4. वोल्टेज रेंज: AC380V;
5आवृत्ति की स्वीकृत उतार-चढ़ाव सीमाः (50±0.5) हर्ट्ज;
6पीजीएनडी केबल का ग्राउंडिंग प्रतिरोध 4 ओम से कम है।
7उपयोक्ता को उपकरण के लिए उपयुक्त क्षमता के वायु या बिजली स्विच को स्थापना स्थल पर कॉन्फ़िगर करना आवश्यक है, और स्विच को उपकरण के उपयोग के लिए स्वतंत्र होना चाहिए।
