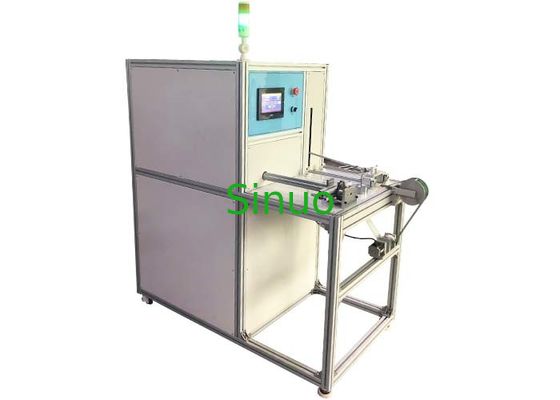

आईईसी 60335-2-2 खंड 21.101 धारा-वाहक नली व्यापक परीक्षण उपकरण
उत्पाद की जानकारी
मानकः आईईसी 60335-2-2:2009 घर और इसी तरह के विद्युत उपकरण-सुरक्षा-भाग-2-2:वैक्यूम क्लीनर और पानी-साक करने वाले सफाई उपकरणों के लिए विशेष आवश्यकताएं, आईडीटी खंड 21।101, 21.102, 21.103, 21.104.
नमूने और सीमाएँः वैक्यूम क्लीनर की नली, पानी की सक्शन सफाई उपकरण की नली, वाशिंग मशीन की नली
परीक्षण का उद्देश्यः एक्सट्रूज़न, घर्षण, झुकने और मोड़ के प्रतिरोध के संदर्भ में वैक्यूम क्लीनर नली की यांत्रिक शक्ति का आकलन करने के लिए प्रयोग किया जाता है।
परीक्षण सिद्धांत
यह उपकरण एक चार-इन-वन व्यापक परीक्षण उपकरण है। यह पीएलसी नियंत्रण, टच स्क्रीन संचालन को अपनाता है, और विभिन्न परीक्षणों को महसूस करने के लिए यांत्रिक बांह को चलाने के लिए मोटर को नियंत्रित करता है।
1एक्सट्रूज़न प्रतिरोध परीक्षणः एक बल मूल्य लागू करने के लिए सेंसर को चलाने के लिए एक सिस्टम नियंत्रित मोटर का उपयोग किया जाता है।एक 100 * 50 मिमी दबाव प्लेट (कोने गोल R1 मिमी) 50 ± 5 मिमी / मिनट की गति से नली के अंत से 350 मिमी दूर नमूना के लिए दबाया जाता है, 1500N तक पहुँचने के बाद रिलीज़, यह स्वचालित रूप से मूल पर लौट जाएगा।
2घर्षण प्रतिरोध परीक्षणः क्रैंक तंत्र 30r/min की दर से घूमता है, और वर्तमान-वाहक नली के नमूने को 300 मिमी पीछे और आगे 100 बार कनेक्शन रॉड के माध्यम से प्रतिवर्ती बनाया जाता है।उसी समय, नली को घुमावदार चिकनी रोलर द्वारा समर्थित किया जाता है, और रोलर के बाहरी किनारे पर एक एमेरी कपड़े का बेल्ट लगाया जाता है, जो 0.1 मीटर/मिनट की गति से चलता है। एमेरी कपड़े का घर्षण एमेरी है,और कण आकार ISO 6344-2 के अनुसार Pl00 हैनली के दूसरे छोर पर 1 किलोग्राम का भार लटकाया जाता है ताकि नली घूमने से रोका जा सके।वजन और रोलर के केंद्र के बीच अधिकतम दूरी 600 मिमी हैपरीक्षण पूरा होने के बाद, मूल इन्सुलेशन को रिसाव नहीं होना चाहिए और कनेक्टेड कंडक्टरों और नमक समाधान के बीच 16.3 की विद्युत शक्ति परीक्षण किया जाना चाहिए।
3झुकने के प्रतिरोध का परीक्षण: सिस्टम रोबोट बांह को उठाने के लिए (40±1° तक) एक्सेन्ट्रिक तंत्र को चलाने के लिए मोटर को नियंत्रित करता है। परीक्षणों की संख्या और परीक्षण गति पूर्व निर्धारित की जा सकती है,और मशीन स्वचालित रूप से बंद हो जाएगा जब बार की संख्या तक पहुँच गया है.
परीक्षण के दौरान, विद्युत-वाहक नली का अंत जो विद्युत सफाई सिर से जुड़ा होना है, उपकरण के पिवोट बांह पर तय किया जाता है।पिवट आर्म अक्ष और उस बिंदु के बीच की दूरी जहां नली कठोर घटक में फैली हुई है 300 ± 50 मिमी है. 5 किलोग्राम के भार के साथ एक वजन नली के दूसरे छोर पर लटकाया जाता है (वजन वजन स्लाइड के साथ स्लाइड कर सकता है), धुरी हाथ क्षैतिज से 40°±1° तक बढ़ता है,और चक्र 2500 बार दोहराया जाता है. फिर नली के अंत को 900 पर घुमाएं और उपरोक्त परीक्षण 2500 बार दोहराएं. परीक्षण पूरा होने के बाद, नमूना पर एक विद्युत शक्ति परीक्षण करें.
4घुमाव प्रतिरोध परीक्षण: प्रणाली मोटर को घुमावदार शाफ्ट को घुमाने और नमूना घुमाने के लिए चलाने के लिए नियंत्रित करती है। परीक्षण के दौरान,विद्युत वाहक नली का अंत उपकरण के घूर्णी यंत्र पर तय किया जाता है (स्वयं निलंबित), और दूसरा छोर क्षैतिज फिक्स्चर पर लॉक किया जाता है। प्रत्येक चक्र 10 r/min की दर से 5 बार आगे और 5 बार पीछे मुड़ता है, और 2000 चक्र परीक्षण करता है। परीक्षण पूरा होने के बाद,नमूना पर विद्युत शक्ति परीक्षण करना
तकनीकी मापदंड
| परीक्षण स्टेशन | संयुक्त प्रकार, चार स्टेशन, प्रत्येक स्टेशन को स्वतंत्र रूप से परीक्षण किया जा सकता है |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान विद्युत नियंत्रण, टच स्क्रीन संचालन |
| ड्राइव मोड | मोटर ड्राइव |
| परीक्षण आइटम |
1. धारा ले जाने वाली नली के एक्सट्रूज़न प्रतिरोध का परीक्षण 2. धारा-वाहक नली घर्षण प्रतिरोध परीक्षण 3धारा-वाहक नली के झुकने के प्रतिरोध का परीक्षण 4धारा-वाहक नली के टॉर्शन प्रतिरोध परीक्षण |
| एक्सट्रूज़न प्रतिरोध परीक्षण पैरामीटर |
1बल सीमाः 10-2000N, डिफ़ॉल्ट 1500N, संकल्प 0.1N 2. परीक्षण गति 10-100 मिमी / मिनट से सेट किया जा सकता है, डिफ़ॉल्ट 50 मिमी / मिनट है 3. दबाव प्लेट LWH=100×50×20 मिमी, लंबे किनारे गोल R1, स्टेनलेस स्टील से बना 4बल क्रिया: पूर्ण स्वचालित |
| घर्षण प्रतिरोध परीक्षण पैरामीटर |
1परीक्षण गतिः 30r/min, पूर्व निर्धारित किया जा सकता है 2रोलर व्यासः 120 मिमी 3नली की क्षैतिज गतिशील दूरीः 300 मिमी, सनकी समायोजन 4घर्षण बेल्ट की गतिः 0.1 मीटर/मिनट 5. एमेरी बेल्टः आईएसओ/डीआईएस6344 में पी100 घर्षण बेल्ट का आकार आवश्यक है 6भारी वस्तुः 1 किलोग्राम 7सबसे निचली स्थिति में, वजन और रोलर के केंद्र के बीच की दूरीः 600 मिमी 8. परीक्षणों की संख्याः 0-999999 बार, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100 बार है |
| झुकने के प्रतिरोध परीक्षण के मापदंड |
1परीक्षण गतिः 10r/min, पूर्व निर्धारित किया जा सकता है, सटीकता ±1r/min 2झुकने का कोणः 40°±1° 3भार भारः 2.5 और 5 किलोग्राम का एक-एक 4स्विंग आर्म की लंबाईः 300mm±50mm 5. परीक्षणों की संख्याः 0-999999 बार, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 10000 बार है 6धातु की ढलानः जब वजन ऊपर और नीचे चलाया जाता है, तो नली का अधिकतम विचलन कोण 3° होता है, और ढलान से ऊर्ध्वाधर विचलन कोण 3°±1° होता है। |
| मोड़ प्रतिरोध परीक्षण पैरामीटर |
1परीक्षण गतिः 10r/min, पूर्व निर्धारित किया जा सकता है 2घूर्णन दिशाः आगे और पीछे, स्वचालित रूप से सेट समय की संख्या के अनुसार स्विच 3आगे/पीछे घूर्णन की संख्याः 5 बार, पूर्व निर्धारित किया जा सकता है 4ऑपरेशन चक्रः 0-999999 बार, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 2000 बार है, एक चक्र 10r/min की दर से 5 आगे घूर्णन और 5 पीछे घूर्णन है |
| उपकरण संरचना | यह उपकरण रोलर्स के साथ एक फर्श-स्थिर संरचना को अपनाता है। |
| विद्युत आपूर्ति | AC220V±10%/50-60Hz,3kW |
| उपकरण का आकार | WDH=1500X1200X1650 मिमी |
| उपकरण का वजन | लगभग 230 किलो |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
