| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | कार्टून |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 20 सेट प्रति माह |

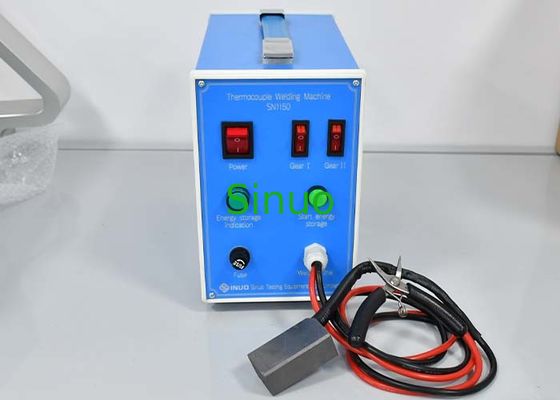

थर्मोकपल वेल्डिंग मशीन IEC 60335-1 के साथ ≤F0.5mm फिलामेंट थर्मोकपल के लिए
मानक:
इस उपकरण की आवश्यकता आईईसी 60335-1:2004 घरेलू और इसी तरह के विद्युत उपकरणों ¢ सुरक्षा - भाग 1: सामान्य आवश्यकताओं द्वारा की जाती है।
आवेदनः
थर्मोकपल वेल्डिंग मशीनों का उपयोग थर्मोकपल तारों को एक साथ जोड़ने या वेल्डिंग के लिए किया जाता है।थर्मोकपल्स तापमान सेंसर होते हैं जिनमें दो अलग-अलग धातु के तार होते हैं जो एक अंत में एक जंक्शन बनाने के लिए एक साथ जुड़े होते हैंजब जंक्शन को एक तापमान ढाल के संपर्क में लाया जाता है, तो यह तापमान अंतर के आनुपातिक एक वोल्टेज उत्पन्न करता है।
सटीक तापमान माप सुनिश्चित करने के लिए थर्मोकपल्स में विश्वसनीय जंक्शन होना महत्वपूर्ण है।थर्मोकपल वेल्डिंग मशीनें थर्मोकपल तारों के बीच मजबूत और सुसंगत वेल्डिंग बनाने का एक तरीका प्रदान करती हैं.
ये मशीनें आमतौर पर तारों को जोड़ने के लिए प्रतिरोध वेल्डिंग तकनीक का उपयोग करती हैं, जिसे थर्मोकम्प्रेशन या माइक्रो-वेल्डिंग के रूप में भी जाना जाता है।इस प्रक्रिया में जंक्शन प्वाइंट पर दबाव और विद्युत धारा लगाना शामिल है, जिससे धातुएं गर्म हो जाती हैं और एक साथ फ्यूज हो जाती हैं।
थर्मोकपल वेल्डिंग मशीनों को वेल्डिंग मापदंडों जैसे कि वर्तमान, वोल्टेज और अवधि पर सटीक नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है।परिणामी थर्मोकपल्स की सटीकता और विश्वसनीयता सुनिश्चित करना.
थर्मोकॉपल वेल्डिंग मशीन के लिए तकनीकी मापदंडः
| नमूना और सीमाएँ | फिलामेंट थर्मोकपल्स और फिलामेंट थर्मोकपल्स से थोड़ा बड़ा |
| परीक्षण अनुप्रयोग | फिलामेंट थर्मोकपल और जंक्शन वेल्डिंग के लिए लागू है जो फिलामेंट थर्मोकपल (≤Ф0.5mm) से थोड़ा बड़ा है |
| परीक्षण सिद्धांत | दबाव बढ़ाने के लिए बूस्टर पंप का उपयोग करें, पाइपलाइन से जुड़े दबाव सेंसर के माध्यम से वास्तविक समय में दबाव मूल्य की निगरानी और प्रतिक्रिया करें, और विद्युत वाल्व को नियंत्रित करें,नियंत्रण दल द्वारा दबाव विनियमन वाल्व और अन्य घटक, ताकि पाइपलाइन में पानी का दबाव और दबाव बनाए रखने का समय मानक आवश्यकता के अनुरूप हो। |
| उपकरण संरचना | यह मशीन कक्षा I का विद्युत उपकरण है। इसका प्रयोग करते समय ध्यान दें कि विद्युत तार के सोकेट में वेल्डिंग कर्मियों को सुरक्षित संचालन से बचाने के लिए एक ग्राउंडिंग इलेक्ट्रोड होना चाहिए।वेल्डिंग भाग एक वर्ग III संरचना को अपनाता है, और सुरक्षा अतिरिक्त कम वोल्टेज बिजली की आपूर्ति ग्रेफाइट इलेक्ट्रोड और वेल्डिंग टंगों को छू सकती है, जो ऑपरेटर को बहुत सुरक्षा देता है।इस मशीन द्वारा वेल्डेड थर्मोकपल जंक्शन गोलाकार है, छिद्रों और समावेशन से मुक्त, चिकनी सतह और धातु चमक। |
| उपयोग वातावरण | बिजली की आपूर्तिः AC220V±10%/50-60Hz, परिचालन वातावरणः कार्य तापमान 0-40°C, आर्द्रता 30%-90% |
| परीक्षण स्टेशन | एकल स्टेशन |
| विद्युत नियंत्रण विधि | बटन नियंत्रण संचालन |
| नमूना प्रकार | ≤Ф0.5 मिमी फिलामेंट थर्मोकपल |
परीक्षण प्रक्रियाएं:
1. वेल्डिंग मशीन को काम की सतह के बाईं ओर रखें, वेल्डिंग टंग्स और डेस्कटॉप पर ग्रेफाइट इलेक्ट्रोड को अलग करें, एक भारी वस्तु के साथ ग्रेफाइट इलेक्ट्रोड के लीड तार को दबाएं,ग्रेफाइट इलेक्ट्रोड के किसी भी विमान को सपाट करें या ग्रेफाइट इलेक्ट्रोड को चेसिस पर ऊपर दो तरफा टेप के साथ चिपकाएं।
2. पावर प्लग (220V±10%, 50HZ, 200VA) में प्लग, रियर पावर स्विच चालू करें, और आप पावर स्विच संकेतक प्रकाश पर देख सकते हैं.
3. जरूरत के अनुसार I से II तक समायोजित करें। यदि आप Φ0.25 मिमी से नीचे थर्मोकपल तार को वेल्ड करते हैं या यदि आप जंक्शन के छोटे व्यास को वेल्ड करना चाहते हैं, तो I का उपयोग करने की सिफारिश की जाती है।जैसे ही थर्मोकपल का व्यास बढ़ता है, मैं I + II चुन सकते हैं.
4. ऊर्जा भंडारण स्विच को स्पर्श करें, और ऊर्जा भंडारण पूरा हो जाता है जब ऊर्जा भंडारण संकेतक बाहर चला जाता है.
5थर्मोकॉपल तार शीट को तार स्ट्रिपर के साथ लगभग 20 मिमी तक हटा दें, फिर तार स्ट्रिपर के साथ धातु कोर तार को लगभग 5 मिमी तक हटा दें, दो कोर तारों को मोड़ें,और विशेष रूप से इलाज " वेल्डिंग बंदूक" के लिए धातु भाग क्लैंप, स्प्लिस्ड भाग 2 से 3 मिमी तक उजागर होता है।
6. थर्मोकॉपल तार और वेल्डिंग टंग्स को अपनी उंगलियों से पकड़ें, ताकि वेल्डिंग टंग्स पर उजागर कोर वायर ग्रेफाइट प्लेन के लंबवत ग्रेफाइट प्लेन को छू जाए,और वेल्डिंग पूरा हो जाता है जब आप "पॉप" की एक स्पष्ट ध्वनि सुनते हैं. अगले चक्र के लिए तैयार होने के लिए चार्ज बटन को फिर से दबाएं.
7. मिलाप जोड़ों की जाँच करें. मिलाप जोड़ों का व्यास जितना संभव हो उतना छोटा होना चाहिए, आमतौर पर थर्मोकपल तार के व्यास से दोगुना या थोड़ा बड़ा होना चाहिए।जोड़ गोलाकार हैं, छिद्रों और समावेशन के बिना, एक चिकनी सतह और धातु चमक के साथ।
चेतावनीः ऊर्जा भंडारण सूचक चालू होने पर वेल्डिंग निषिद्ध है।
