| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

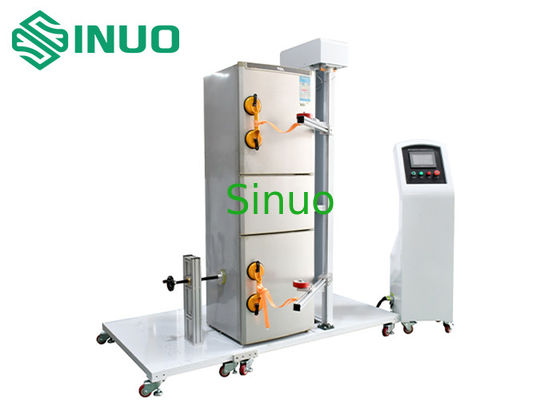

आईईसी 62552:2015 रेफ्रिजरेटर डोर स्विच स्थायित्व परीक्षक
उत्पाद की जानकारी:
रेफ्रिजरेटर डोर स्विच स्थायित्व परीक्षक को आईईसी 62552:2015 अध्याय 10 और ग्राहक आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है।इसका उपयोग खड़ी फ्रीजर पर ऊर्ध्वाधर दरवाजों के स्थायित्व परीक्षण के लिए और रेफ्रिजरेटर ऊर्जा दक्षता प्रदर्शन परीक्षण के साथ संयोजन में दरवाजा खोलने और बंद करने के कार्यों को करने के लिए किया जाता हैयह पूरी तरह से स्वचालित विशेष परीक्षण उपकरण परीक्षण और प्रमाणन एजेंसियों, कारखाने प्रयोगशालाओं और अन्य परीक्षण विभागों के लिए उपयुक्त है।
उपकरण सिद्धांत:
·दरवाजा खोलने की क्रिया: एक सर्वो मोटर रोबोट बांह को चलाता है, एक लचीले रस्सी को खींचता है ताकि सूखी कप से जुड़े दरवाजे को नियंत्रित तरीके से 0° से 5°15° तक ले जाया जा सके। इसके बाद,दरवाजा जब तक यह आवश्यक प्रतिबंधित कोण तक पहुँचता है स्वतंत्र रूप से आगे बढ़ता रहता है.
·दरवाजा बंद करने की क्रियाः सर्वो मोटर रोबोट बांह को चलाता है, और दबाव रोलर दरवाजे को 45° से 40°35° तक नियंत्रित तरीके से धकेलता है। तब दरवाजा पूरी तरह से बंद होने तक स्वतंत्र रूप से चलता है।
·प्रत्येक पूर्ण चक्र में एक दरवाजा खोलने और एक दरवाजा बंद करने की क्रिया होती है।
तकनीकी मापदंड:
| नहीं. | पद | विवरण |
| 1 | इनपुट पावर | AC220V 50HZ, 5kW |
| 2 | विद्युत नियंत्रण | मित्सुबिशी पीएलसी बुद्धिमान नियंत्रण |
| 3 | उपयोगकर्ता इंटरफ़ेस | WEINVIEW 7-इंच रंग HMI टचस्क्रीन संचालन |
| 4 | ड्राइव प्रणाली | सर्वो मोटर |
| 5 | लागू परीक्षण नमूना रेंज | WDH= ((0.5~1.0m) × ((0.5~0.7m) × ((0.8~2.0m) |
| 6 | परीक्षण आइटम | स्थायित्व परीक्षणऊर्ध्वाधर रेफ्रिजरेटर दरवाजा इंटरलॉक डिवाइस(बाएं और दाएं दोनों उद्घाटन के साथ संगत) |
| 7 | परीक्षण स्टेशन | एकल स्टेशन, एक समय में एक रेफ्रिजरेटर का परीक्षण करने में सक्षम, बाएं और दाएं दरवाजे एक साथ परीक्षण नहीं किया जा सकता है |
| 8 | रोबोटिक बांह | दो सेट दरवाजे खोलने वाले रोबोटिक हाथ, लचीले रस्सियों के माध्यम से सक्शन कप से जुड़े |
| 9 | सक्शन सिस्टम | अलग होने से रोकने के लिए स्थिर निरंतर आसंजन के साथ सक्शन कप के दो सेट |
| 10 | दरवाजा स्विच चक्र | टचस्क्रीन सेटिंग, 0-999,999 चक्र, समायोज्य, पूर्व निर्धारित मूल्य तक पहुँचने पर स्वतः बंद |
| 11 | दरवाजा खोलने का कोण | 0°-70°,टचस्क्रीन सेटिंग, समायोज्य |
| 12 | दरवाजा खोलें/बंद करें विराम का समय | 0-99999.9 s,टचस्क्रीन सेटिंग, समायोज्य |
| 13 | दरवाजा खोलने की गति | 0-360°/s, पूर्व-सेट करने योग्य |
| 14 | दरवाजा खोलने/बंद करने की दर | 10-25 बार/मिनट, टच स्क्रीन सेटिंग, समायोज्य |
| 15 | रेफ्रिजरेटर पोजिशनिंग मैकेनिज्म | एक सेट, जिसका प्रयोग रेफ्रिजरेटर के पक्ष और पीछे को ठीक करने के लिए किया जाता है |
| 16 | सुरक्षा संरक्षण | आपातकालीन रोक, रिसाव सुरक्षा, शॉर्ट सर्किट सुरक्षा, अधिभार सुरक्षा |
| 17 | उपकरण के आयाम और वजन |
मुख्य फ्रेम: W1800* D1150* H2150 मिमी, लगभग 300 किलोग्राम नियंत्रण कैबिनेट: W500* D600* H1200 मिमी, लगभग 100 किलोग्राम |
