| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | चालीस दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

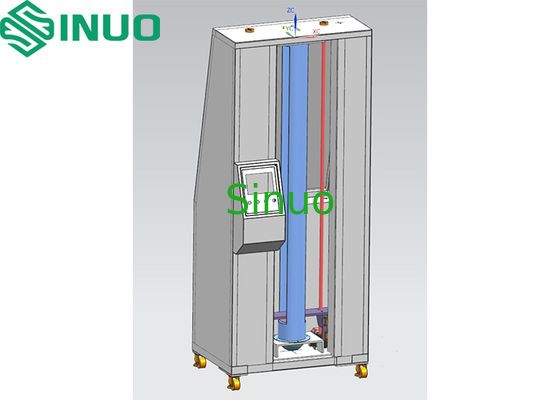

3 डी मुद्रित नमूनों के लिए ऊर्ध्वाधर प्रभाव परीक्षण मंच
उत्पाद की जानकारी:
यह परीक्षण मंच कस्टम डिजाइन और ग्राहक की आवश्यकताओं के अनुसार सख्ती से निर्मित है।यह विशेष रूप से 3 डी मुद्रित नमूनों के प्रभाव प्रतिरोध को सत्यापित करने के लिए विकसित किया गया है और एक विशेष यांत्रिक शक्ति परीक्षण उपकरण के रूप में कार्य करता हैयह प्रमाणीकरण निकायों और कारखाने प्रयोगशालाओं में उपयोग के लिए उपयुक्त है।
प्रणाली में एक विद्युत चुम्बक रिहाई तंत्र, प्रभाव तत्व, फ्रेम और नियंत्रण प्रणाली शामिल है। पीएलसी द्वारा नियंत्रित,गिरावट ऊंचाई एक टचस्क्रीन के माध्यम से समायोज्य है और दूरस्थ रूप से संचालित किया जा सकता हैइस प्रणाली में इलेक्ट्रिक लिफ्टिंग, स्वचालित चुंबकीय गेंद अवशोषण और बार-बार गिरने के परीक्षणों का समर्थन है।
उद्देश्य, सिद्धांत और संरचना:
यह परीक्षण मशीन मुख्य रूप से धातु के 3डी मुद्रित नमूनों के प्रभाव प्रतिरोध परीक्षण के लिए उपयोग की जाती है।
कार्य सिद्धांत:
ऊर्ध्वाधर गिरावट हथौड़ा परीक्षण के लिए मानक Ehc के अनुसार, प्रभाव तत्व (एक Φ180mm स्टील गेंद वजन 24 किलोग्राम) एक निर्दिष्ट ऊंचाई से एक मार्गदर्शन ट्यूब के माध्यम से स्वतंत्र रूप से गिर जाता है,नमूना को लंबवत रूप से मारनाप्रणाली नमूना पर प्रभाव परीक्षण प्राप्त करने के लिए गतिज ऊर्जा में गुरुत्वाकर्षण संभावित ऊर्जा परिवर्तित करती है।
संरचना:
तकनीकी विनिर्देश:
| नहीं. | पद | विनिर्देश |
| 1 | विद्युत आपूर्ति | AC 220V 50Hz, 1 किलोवाट |
| 2 | नियंत्रण प्रणाली | पीएलसी नियंत्रण, टचस्क्रीन संचालन |
| 3 | परीक्षण नमूना | धातु 3 डी मुद्रित नमूना, अधिकतम आकार 20 × 20 × 20 सेमी |
| 4 | परीक्षण स्टेशन | 1 स्टेशन |
| 5 | स्टील की गेंद | Φ180 मिमी, 24 किलो |
| 6 | गिरने की ऊंचाई | 200×1800 मिमी, टचस्क्रीन के माध्यम से समायोज्य |
| 7 | प्रभाव ऊर्जा | ई = एमजीएच द्वारा गणना की गई, 423 जे तक |
| 8 | ड्रॉप गाइड ट्यूब | प्रत्येक टक्कर के लिए समर्पित ट्यूब, छोटे रिक्ति फिट |
| 9 | प्रभाव बिंदु | निर्देशित गिरावट के माध्यम से स्थिर, सुसंगत स्थिति |
| 10 | परीक्षण चक्र | 0999,999, पूर्व निर्धारित |
| 11 | परीक्षण प्रक्रिया | इलेक्ट्रोमैग्नेट के माध्यम से उठाना, मैन्युअल या स्वचालित रूप से छोड़ना |
| 12 | फ्रेम संरचना | मजबूत स्टील फ्रेम, उच्च तनाव का सामना करने के लिए डिज़ाइन किया गया |
| 13 | आयाम (W×D×H) | लगभग 1000 × 700 × 2300 मिमी |
| 14 | वजन | 250 किलो |
मुख्य प्रणाली विन्यासः
| घटक | ब्रांड |
| विद्युत कैबिनेट | सीनियो |
| पीएलसी | मित्सुबिशी |
| टचस्क्रीन | वीनटेक |
| विद्युत घटक | फुजी, श्नाइडर, ओमरोन, चिंट |
| विद्युत चुम्बक | घरेलू |
| गाइड रेल | ताइजिया |
| फ्रेम | सीनियो |
| फिक्स्चर | सीनियो |
| सॉफ्टवेयर | सीनियो |
