| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 20 सेट |

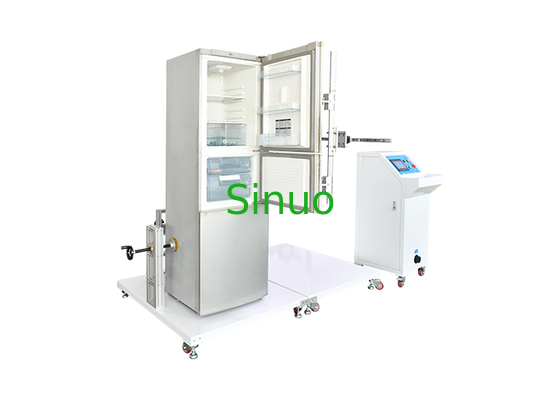

रेफ्रिजरेटर डोर ड्यूरेबिलिटी टेस्ट उपकरण IEC60335-2-24 इंटरलॉकिंग डिवाइस परीक्षक
मानक अनुपालन
यह उपकरण IEC60335-2-24:2017 “घरेलू और इसी तरह के विद्युत उपकरण – सुरक्षा – भाग 2-24: रेफ्रिजरेटिंग उपकरणों, आइस-क्रीम उपकरणों और आइस-मेकर्स, IDT के लिए विशेष आवश्यकताएं” के अनुसार डिज़ाइन किया गया है।
अनुप्रयोग
इसका उपयोग मुख्य रूप से ऊर्ध्वाधर रेफ्रिजरेटर दरवाजों पर इंटरलॉकिंग उपकरणों की स्थायित्व और स्थिरता का परीक्षण करने के लिए किया जाता है। सिस्टम अन्य बार-बार दरवाजा खोलने और बंद करने वाले परीक्षणों में भी सहायता करता है, जैसे कि डीफ़्रॉस्ट प्रदर्शन परीक्षण और रेफ्रिजरेंट रिसाव परीक्षण। एक ही तरफ दो ऊर्ध्वाधर दरवाजों या एक ही दरवाजे के डिज़ाइन वाले रेफ्रिजरेशन उपकरणों के लिए उपयुक्त।
परीक्षण सिद्धांत
परीक्षण प्रक्रिया को एक अनुकूलित कार्यक्रम के माध्यम से नियंत्रित किया जाता है। सर्वो मोटर वैक्यूम सक्शन कप से लैस मैनिपुलेटरों को एक निर्धारित गति से बार-बार रेफ्रिजरेटर के दरवाज़े खोलने और बंद करने के लिए चलाती हैं। सिस्टम इंटरलॉकिंग डिवाइस की दीर्घकालिक स्थिरता, सहनशक्ति और सुरक्षा को सत्यापित करता है।
संरचनात्मक डिज़ाइन
विद्युत नियंत्रण कैबिनेट: स्थिर और सटीक परीक्षण के लिए लोड वोल्टेज विनियमन डिवाइस शामिल है।
फ्रेम और मैनिपुलेटर: सटीक गति नियंत्रण सुनिश्चित करने वाली मजबूत संरचना।
वैक्यूम सक्शन कप: परीक्षण के दौरान रेफ्रिजरेटर के दरवाजों से सुरक्षित रूप से जुड़ते हैं।
सर्वो मोटर ड्राइव: सुचारू और प्रोग्राम करने योग्य दरवाजा खोलने/बंद करने के संचालन प्रदान करता है।
तकनीकी विशिष्टताएँ
परीक्षण नमूने: रेफ्रिजरेशन उपकरण (एक ही तरफ 2 दरवाजों या 1 दरवाजे वाले ऊर्ध्वाधर रेफ्रिजरेटर)
उपकरण आयाम (W × D × H): 1500 × 1300 × 2000 मिमी
उपकरण वजन: लगभग। 250 किग्रा
नियंत्रण प्रणाली: स्वचालित संचालन के साथ प्रोग्राम करने योग्य
परीक्षण क्रियाएँ: समायोज्य गति और आवृत्ति के साथ बार-बार खोलने और बंद करने के चक्र
मुख्य विशेषताएँ
IEC60335-2-24 अंतर्राष्ट्रीय सुरक्षा मानकों के साथ पूरी तरह से अनुपालन।
सर्वो-संचालित मैनिपुलेटरों के साथ दरवाजे के संचालन का यथार्थवादी अनुकरण।
दीर्घकालिक विश्वसनीय प्रदर्शन सुनिश्चित करने वाली टिकाऊ फ्रेम संरचना।
स्थिर दरवाजा हैंडलिंग के लिए उच्च-सटीक वैक्यूम सक्शन सिस्टम।
सुरक्षा और प्रदर्शन सत्यापन के लिए विस्तारित सहनशक्ति परीक्षणों का समर्थन करता है।
प्रोग्राम करने योग्य कार्यों के साथ बुद्धिमान नियंत्रण कैबिनेट के माध्यम से आसान संचालन।
तकनीकी पैरामीटर
| बिजली की आपूर्ति | AC220V±10%/ 50 Hz-60 Hz, बिजली 3KW |
| परीक्षण स्टेशन | एकल स्टेशन |
| नियंत्रण मोड | PLC बुद्धिमान एकीकृत नियंत्रण, 7-इंच मानवीय स्पर्श इंटरफ़ेस संचालन |
| ड्राइव मोड | सर्वो मोटर ड्राइव |
| उपलब्ध नमूना प्रकार | एक ही तरफ 2 ऊर्ध्वाधर दरवाजों या 1 दरवाजे वाला नमूना |
| दरवाजे के लिए क्लैंपिंग विधि | वैक्यूम सक्शन कप, वायवीय |
| वैक्यूम सक्शन कप की संख्या |
2 पीसी |
| दरवाजा खोलने और बंद करने की विधि |
वैक्यूम सक्शन कप दरवाजे पर कसकर सक्शन करता है, फिर सर्वो मोटर मैनिपुलेटर को आगे और पीछे चलाती है, गति, कोण, परीक्षण चक्र को स्पर्श स्क्रीन पर सेट और प्रदर्शित किया जा सकता है |
| दरवाजा खोलने और बंद करने की दिशा |
दाएं या बाएं |
| दरवाजा खोलने या बंद करने की गति | 0-360°/s, प्रीसेट किया जा सकता है |
| दरवाजा खोलने या बंद करने का कोण |
0-90°, प्रीसेट किया जा सकता है |
| परीक्षण समय | 0-999999 बार, प्रीसेट किया जा सकता है |
| लोड वोल्टेज | 0-250V, समायोज्य |
| परीक्षण सामग्री | रेफ्रिजरेटर दरवाजा इंटरलॉकिंग डिवाइस सहनशक्ति परीक्षण (IEC60335-2-24:2017) |
| सुरक्षा सुरक्षा | |
| बिजली | रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट सुरक्षा |
| मोटर | अधिभार, शॉर्ट सर्किट सुरक्षा |
