| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

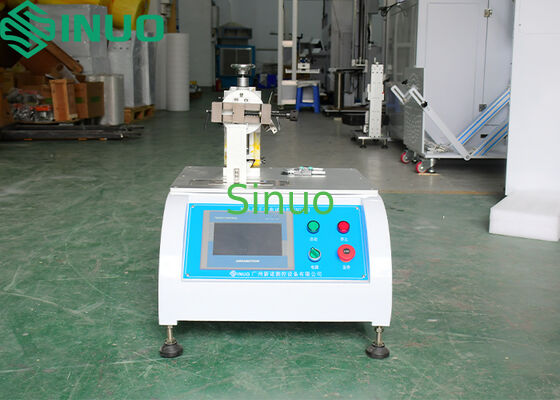

AS/NZS 3112:2017 चित्र 2.8 प्लग पिन झुकने परीक्षण मशीन
उत्पाद की जानकारी:
लागू मानक:
JIS C 8303 चित्र 2 और खंड 7.10
AS/NZS 3112:2017 चित्र 2.8 और खंड 2.13.7.2
परीक्षण के नमूने:अछूता आस्तीन वाले प्लग।
आवेदन:
प्लग की संरचना की यांत्रिक शक्ति को सत्यापित करने के लिए इन्सुलेटिंग आस्तीन वाले प्लग पिन के झुकने के प्रतिरोध का परीक्षण करने के लिए प्रयोग किया जाता है।
परीक्षण सिद्धांत:
एक मोटर चालित फिक्स्चर प्लग संभोग के चेहरे से 14 ± 0.5 मिमी की स्थिति में बल लागू करता है।
जब 7.5 ± 0.3 मिमी का विस्थापन प्राप्त हो जाता है, तो फिक्स्चर पिन को प्रारंभिक स्थिति में वापस चलाता है।
विचलन की गति 50 मिमी/सेकंड से अधिक नहीं होनी चाहिए।
एक चक्र में 7.5 मिमी तक दबाना और प्रारंभिक बिंदु पर लौटना शामिल है।
एक चक्र की अवधिः ≤ 60 सेकंड
चक्रों के बीच अंतरालः ≤ 10 s
परीक्षण 20 चक्रों के बाद स्वचालित रूप से बंद हो जाता है।
नमूना हवा में रखा जाना चाहिए20 ± 2 °Cलगभग1 घंटा, फिर तुरंत फिक्स्चर में फिक्स्ड जैसा कि चित्र 2 में दिखाया गया है।
एक टर्मिनल, लगभग8प्लग की जड़ से.5 मिमी, बारी-बारी से बाएं और दाएं की दर से ले जाया जाता हैप्रति मिनट 10 बार, पदों के बीच1 ̊2 (15°)और3°4 (15°), के लिए30 चक्र, यह निर्धारित करने के लिए कि क्या टर्मिनल का कोई टूटना होता है।
प्लग एक स्थिति में झुकने के अधीन हैप्लग की जड़ से 14 ± 0,5 मिमी, एक विस्थापन के साथ7.5 ± 0.3 मिमी, के लिए रखा60 सेकंड, और एक ही कार्रवाई दोहराया जाता है20 बार.
परीक्षण के बाद यह जाँच की जाती है कि क्या टर्मिनल टूटा हुआ है।
परीक्षक विशेष रूप से डिज़ाइन किए गए जुड़नार से लैस है जो अनुमति देते हैंआगे ढ़ूँढ़ें और बाएं ढ़ूँढ़ें समायोजनठीक स्थिति के लिए प्लग के।
ड्राइव सिस्टम एकसर्वो मोटर, यह सुनिश्चित करता है कि परीक्षण गति की आवश्यकताओं को पूरा करता हैअधिकतम 50 मिमी/सेकंडऔरप्रति मिनट 10 चक्र.
तकनीकी विनिर्देश:
|
पद |
विनिर्देश |
|
स्टेशन |
एकल स्टेशन |
|
नियंत्रण मोड |
टच स्क्रीन डिस्प्ले के साथ पीएलसी नियंत्रण |
|
ड्राइव मोड |
सर्वो मोटर ड्राइव |
|
परीक्षण वस्तु |
प्लग पिन झुकाव परीक्षण (फिक्स्ड विस्थापन मोड) |
|
बल सीमा |
0 ¥ 1000 N |
|
बल संकल्प |
0.1 N (संपर्क निर्णय के लिए वास्तविक समय बल प्रदर्शन) |
|
परीक्षण स्ट्रोक |
०२०० मिमी |
|
नमूना रखने की विधि |
बल स्थिरता: नीचे की ओर बल और पिन पुनर्व्यवस्था के लिए विशेष पैडल प्रकार स्थिरता |
|
|
नमूना स्थिरताः केंद्रों पिन तो बल दिशा केन्द्रापसारक है |
|
परीक्षण गति |
समायोज्य 10~300 मिमी/मिनट (डिफ़ॉल्ट ≤ 50 मिमी/सेकंड) |
|
अंतराल समय |
0999.9 सेकंड, पूर्व निर्धारित |
|
बल लगाने की स्थिति |
प्लग के संभोग मुख से 14 ± 0,5 मिमी |
|
विस्थापन |
7.5 ± 0.3 मिमी प्रारंभिक बिंदु से |
|
चक्रों की संख्या |
09999 चक्र, पूर्व-सेट करने योग्य |
|
आयाम और वजन |
लगभग.500 × 500 × 1100 मिमी (W × D × H) |
|
उपकरण का वजन |
लगभग.120 किलो |
|
विद्युत आपूर्ति |
AC 220 V ±10 %, 50 ¢ 60 Hz 0.5kW |
