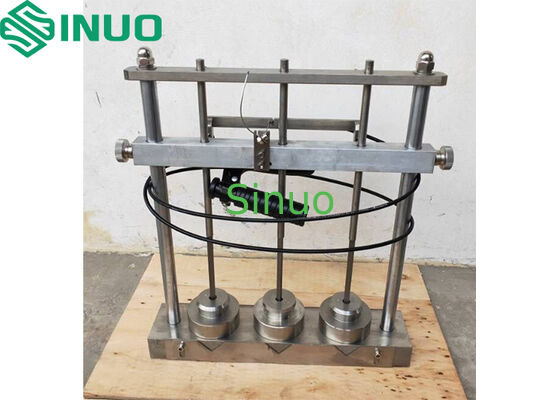

IEC61386-1:2017 खंड 10.3 निम्न तापमान प्रभाव परीक्षण उपकरण
| Test stations: | तीन स्टेशन | Specimen length: | 200 ± 5 मिमी |
| Drop masses: | 0.5 किग्रा, 1.0 किग्रा, 2.0 किग्रा, 6.8 किग्रा (प्रत्येक तीन टुकड़े), सहनशीलता +1 0% | Drop height: | 100 मिमी, 300 मिमी, सहनशीलता ±1%, समायोज्य |
| Steel anvil: | Ø20 मिमी, निचला चाप त्रिज्या R300, 100 ग्राम | Release method: | मैनुअल, कुंडी-प्रकार यांत्रिक रिलीज |
| High Light: | आईईसी61386-1 निम्न तापमान प्रभाव परीक्षक,वारंटी के साथ विद्युत परीक्षण उपकरण,खंड 10.3 प्रभाव परीक्षण उपकरण |
||
IEC61386-1:2017 खंड 10.3 निम्न तापमान प्रभाव परीक्षण उपकरण
उत्पाद जानकारी:
लागू मानक: IEC61386-1:2017
नमूने और दायरा: धातु, गैर-धातु और मिश्रित कंड्यूट के लिए उपयुक्त, जिनका उपयोग विद्युत या संचार प्रणालियों के लिए AC 1000 V और/या DC 1500 V तक के इंसुलेटेड तारों और/या केबलों की सुरक्षा और प्रबंधन के लिए किया जाता है।
परीक्षण उद्देश्य: निम्न-तापमान कंडीशनिंग के बाद कंड्यूट के यांत्रिक प्रभाव प्रतिरोध का मूल्यांकन करना।
परीक्षण सिद्धांत: नमूने को एक निर्दिष्ट ऊंचाई से स्वतंत्र रूप से गिराए गए हथौड़े से प्रभावित किया जाता है।
संरचना और विशेषताएं:
इस उपकरण का उपयोग निम्न-तापमान कक्ष के साथ किया जाता है।
उपकरण को एक ठोस क्षैतिज सतह पर रखा जाना चाहिए।
परीक्षण से पहले, नमूने को एक उपयुक्त निम्न-तापमान कक्ष में कंडीशन किया जाना चाहिए, और कक्ष से निकालने के 10 सेकंड के भीतर प्रभाव परीक्षण पूरा किया जाना चाहिए।
तकनीकी पैरामीटर:
|
नहीं। |
वस्तु |
पैरामीटर |
|
1 |
मॉडल |
SN2127A |
|
2 |
परीक्षण स्टेशन |
तीन स्टेशन |
|
3 |
नमूना लंबाई |
200 ± 5 मिमी |
|
4 |
ड्रॉप हैमर द्रव्यमान |
0.5 किग्रा, 1.0 किग्रा, 2.0 किग्रा, 6.8 किग्रा (प्रत्येक के तीन टुकड़े), सहनशीलता +1 0% |
|
5 |
ड्रॉप ऊंचाई |
100 मिमी, 300 मिमी, सहनशीलता ±1%, समायोज्य
|
|
6 |
स्टील निहाई |
Ø20 मिमी, निचला चाप त्रिज्या R300, 100 ग्राम |
|
7 |
रिलीज विधि |
मैनुअल, लैच-प्रकार यांत्रिक रिलीज |
|
8 |
संरचना चित्र |
|
