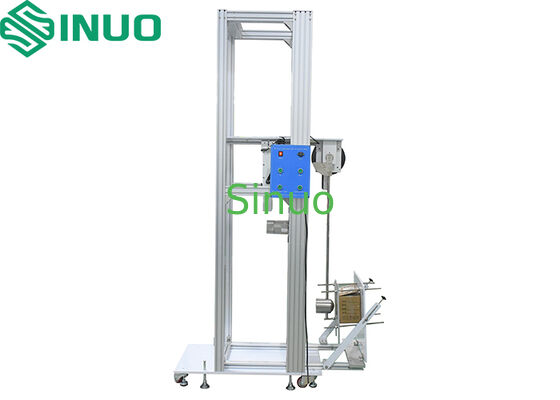

आईईसी 60670-1:2024 उच्च और निम्न पेंडुलम हैमर इम्पैक्ट टेस्ट उपकरण
| Striking Elements: | IK01-IK11 | Equivalent Mass: | 250 ग्राम, 500 ग्राम, 1.7 किग्रा, 5 किग्रा, 10 किग्रा |
| Pendulum Tube: | लंबाई 1000㎜, बाहरी व्यास 9 मिमी और 15.9 मिमी | Impact Stroke: | 200-1200 मिमी |
| Sample Fixture: | प्लाईवुड की एक शीट 8 मिमी मोटी और 175 वर्ग मीटर | Control Mode: | विद्युत मोड, मोटर द्वारा संचालित |
| High Light: | आईईसी 60670-1 पेंडुलम हैमर टेस्टर,उच्च निम्न प्रभाव परीक्षण उपकरण,विद्युत उपकरण प्रभाव परीक्षण उपकरण |
||
- IEC60068-2-75:2014 "विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण भाग 2: परीक्षण विधियाँ - परीक्षण Eh: हैमर परीक्षण IDT"
- IEC60598-1:2017 "लाइटिंग फिक्स्चर - भाग 1: सामान्य आवश्यकताएँ और परीक्षण"
- EC62262:2002 "बाहरी यांत्रिक प्रभावों (IK कोड) के खिलाफ विद्युत उपकरणों के लिए बाड़ों द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री"
- IEC 60670-1:2024 "घरेलू और समान निश्चित विद्युत प्रतिष्ठानों के लिए विद्युत सहायक उपकरण के लिए बॉक्स और बाड़े - भाग 1: सामान्य आवश्यकताएँ" चित्र 23
| पैरामीटर | विनिर्देश |
|---|---|
| स्ट्राइकिंग तत्व (ऊर्जा/J) | 0.14J (IK01), 0.2J (IK02), 0.35J (IK03), 0.5J (IK04), 0.7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11) |
| समकक्ष द्रव्यमान किग्रा | 250g, 500g, 1.7kg, 5 किग्रा, 10 किग्रा 2J, 5J, 10J, 20J, 50J के लिए (तालिका 1 देखें) |
| स्ट्राइकिंग तत्व सामग्री | स्टील |
| पेंडुलम ट्यूब | लंबाई 1000 मिमी, बाहरी व्यास 9 मिमी और 15.9 मिमी, दीवार की मोटाई 1.5 मिमी स्टील पाइप |
| प्रभाव बिंदु | विद्युत रूप से ऊपर और नीचे समायोज्य, स्ट्रोक: 200-1200 मिमी |
| गिरने की ऊँचाई | 0-500 मिमी, पैमाना प्रदर्शन |
| IEC 60670-1:2024 के लिए नमूना फिक्स्चर |
8 मिमी मोटी और 175 वर्ग प्लाईवुड की एक शीट
|
| लिफ्टिंग | विद्युत मोड, मोटर द्वारा संचालित |
| प्रभाव तत्व रिलीज विधि | विद्युत चुम्बकीय रिलीज |
| आधार प्लेट | मोटी भार वहन करने वाली स्टील आधार प्लेट |
| चलने का तरीका | कैस्टर के साथ, नमूना प्रभाव बिंदु स्थिति में ले जाया जा सकता है |
| द्वितीयक प्रभाव विरोधी कार्य | हाँ |
| IK कोड | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ऊर्जा / J | ए | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
नोट 2: कुछ अन्य मानक निर्दिष्ट प्रभाव ऊर्जा को इंगित करने के लिए एक एकल अंक का उपयोग करते हैं। इससे मिश्रण से बचने के लिए, सुविधा संख्या को दो अंकों द्वारा दर्शाया जाता है।
ए: इस मानक के अनुसार असुरक्षित
