आईईसी60335-2-30 चित्र.103 इलेक्ट्रिकल उपकरण रूम हीटर सतह तापमान वृद्धि परीक्षक

यह परीक्षण कोने खंड 11 की मानक आवश्यकता के अनुरूप है।2, IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021 का चित्र 103

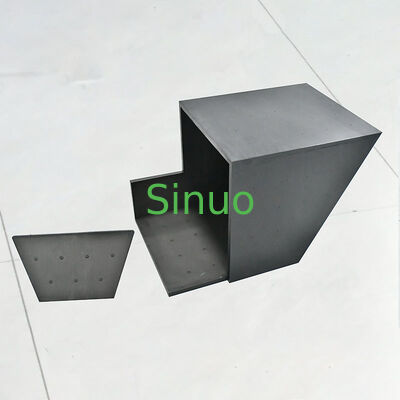

यह परीक्षण बॉक्स लगभग 20 मिमी मोटी मोटी काले रंग की पेंट की गई प्लाईवुड से बना है। दीवार ए को परीक्षण बॉक्स के दूर के छोर से अलग-अलग दूरी पर रखा जा सकता है।

परीक्षण बॉक्स को परीक्षण कोने में रखा जाता है, परीक्षण कोने की एक दीवार के विरुद्ध पक्ष B और दूसरी दीवार के विरुद्ध परीक्षण बॉक्स का ढलान अंत। परीक्षण कोने की चौड़ाई कम से कम 470 मिमी होनी चाहिए,760 मिमी गहराई और 470 मिमी ऊंचाई.

कैब हीटर को निर्माता के निर्देशों के अनुसार परीक्षण बॉक्स में सबसे प्रतिकूल स्थिति में रखा जाता है, यदि यह परीक्षण बॉक्स में फिट होगा, और दूरी L = 0 मिमी के साथ। The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleपरीक्षण बॉक्स की दीवार A को अधिकतम दूरी L= 220 मिमी तक L को बढ़ाने के लिए स्थानांतरित किया जा सकता है।

यदि निर्माता ने कैब हीटर की स्थापना के लिए कोई निर्देश नहीं दिया है या यदि हीटर परीक्षण बॉक्स में फिट नहीं हो सकता है,कैब हीटर को परीक्षण कोने के फर्श पर सबसे प्रतिकूल स्थिति में रखा जाता हैपीटीसी हीटिंग तत्वों वाले हीटरों को दीवारों से दूर रखा जाता है यदि इससे उच्च तापमान होगा।

फील्ड पैड का तापमान वृद्धि तांबे या पीतल के छोटे काले डिस्क, व्यास 15 मिमी और मोटाई 1 मिमी से जुड़े थर्मोकपल्स के माध्यम से निर्धारित किया जाता है।डिस्क पैड की सतह पर रखा जाता है.

जांच को प्रयोगशाला स्टैंड क्लैंप या इसी तरह के उपकरण का उपयोग करके जगह पर रखा जा सकता है। जांच के समान परिणाम देने वाले किसी भी माप उपकरण का उपयोग किया जा सकता है।

• आईईसी मानकों का अनुपालनःआईईसी 60335-2-30 खंड 11.2 और चित्र 103 की आवश्यकताओं के अनुसार निर्मित
• सिमुलेटेड रूम कॉर्नर:हीटर के लिए विश्वसनीय परीक्षण परिणाम प्रदान करने के लिए एक फर्श और दो ऊर्ध्वाधर दीवारों से बना एक वास्तविक इनडोर कोने की नकल करता है।
• मैट ब्लैक फिनिशःआंतरिक और बाहरी सतहों को समान गर्मी अवशोषण के लिए मैट ब्लैक पेंट के साथ समाप्त किया गया है।
• बहुमुखी थर्मोकपल माउंटिंगःप्री-ड्रिल किए गए छेदों को 10 सेमी के अंतराल पर रखा जाता है, जिससे तापमान सेंसर की स्थापना आसान हो जाती है।
• मजबूत संरचनाःलगभग 20 मिमी मोटाई के प्लाईवुड से निर्मित, ठोस निर्माण और विस्तारित सेवा जीवन के साथ।
