यूएवी थ्री-एक्सिस रोटेशन टेस्ट बेंच यूएवी कैलिब्रेशन टर्नटेबल 360° निरंतर रोटेशन के साथ

यूएवी थ्री-एक्सिस रोटेशन टेस्ट बेंच यूएवी कैलिब्रेशन टर्नटेबल 360° निरंतर रोटेशन के साथ

एमओक्यू: 1
कीमत: विनिमय योग्य
स्टैंडर्ड पैकेजिंग: प्लाईवुड मामले
प्रसव अवधि: 30 दिन
भुगतान विधि: टी/टी
आपूर्ति क्षमता: प्रति माह 10 सेट
विस्तार से जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
Sinuo
प्रमाणन
Calibration Certificate (Cost Additional)
मॉडल संख्या
SNW02
Test Station:
Single station
Control Mode:
PLC + touchscreen
Applicable UAV Wheelbase:
1000 mm ~ 1500 mm
Drive System:
Servo motor + precision reducer
Rated Load:
50 kg (aircraft + fixture)
Rotation Range:
0~360° unlimited
Angular Control Resolution:
≤0.1°
Angular Velocity Accuracy:
±0.2°/s
प्रमुखता देना:

360° निरंतर रोटेशन टेस्ट बेंच

,

यूएवी थ्री-एक्सिस रोटेशन टेस्ट बेंच

उत्पाद का वर्णन
यूएवी तीन अक्षीय घूर्णन परीक्षण बेंच 360° निरंतर घूर्णन के साथ यूएवी कैलिब्रेशन टर्नटेबल
उत्पाद का अवलोकन

यह परीक्षण बेंच एक विशेष रूप से निर्मित परिशुद्धता XYZ तीन-अक्षीय 360° निरंतर घूर्णन टर्नटेबल है जिसे उड़ान नियंत्रक के कैलिब्रेशन के लिए विकसित किया गया है।1000 मिमी से 1500 मिमी तक के व्हीलबेस वाले मध्यम से बड़े बहु-रोटर यूएवी का जड़ता घटक कैलिब्रेशन और पूर्ण-स्थिति सिमुलेशन परीक्षण.

पूर्ण यूएवी इकाइयों के लिए नामित भार क्षमता 50 किलोग्राम है; सभी तीन अक्ष 0~360° के असीमित निरंतर घूर्णन का समर्थन करते हैं, जिसमें कोणीय संकल्प 0 है।1° और कोणीय वेग माप की सटीकता ±0.2°/सेकंड

टचस्क्रीन ऑपरेशन के साथ पीएलसी द्वारा नियंत्रित,उपकरण को प्रोग्राम किए गए रुख नियंत्रण सहित पूर्ण प्रक्रिया प्रबंधन को महसूस करने के लिए वैकल्पिक ऊपरी-कंप्यूटर माप और नियंत्रण सॉफ्टवेयर के साथ उपलब्ध है, पीसी के माध्यम से डेटा अधिग्रहण और वक्र विश्लेषण।

एल्यूमीनियम प्रोफाइल के बाहरी फ्रेम और हल्के उच्च शक्ति वाले आंतरिक घूर्णन फ्रेम से निर्मित, खुली माउंटिंग स्पेस विभिन्न व्हीलबेस के साथ यूएवी को तेजी से क्लैंप करने में सक्षम बनाता है,प्रयोगशाला अनुसंधान एवं विकास सत्यापन के लिए लागू, तीसरे पक्ष के निरीक्षण और कारखाने से बाहर जाने वाले निरीक्षण।

मुख्य तकनीकी विनिर्देश
नहीं. पद विनिर्देश
1 नियंत्रण मोड पीएलसी + टचस्क्रीन; पीसी के माध्यम से ऊपरी कंप्यूटर नियंत्रण वैकल्पिक
2 स्टेशन एकल स्टेशन
3 लागू यूएवी व्हीलबेस 1000 मिमी ~ 1500 मिमी
4 ड्राइव प्रणाली सर्वो मोटर + परिशुद्धता reducer
5 नामित भार 50 किलोग्राम (एयरक्राफ्ट + फिक्स्चर), 1.2 गुना अधिभार सुरक्षा सीमा (अधिकतम 60 किलोग्राम)
6 एक्स/वाई/जेड अक्षों के लिए रोटेशन रेंज 0~360° प्रति अक्ष असीमित निरंतर घूर्णन
7 कोणीय नियंत्रण संकल्प ≤0.1°
8 कोणीय वेग सटीकता ±0.2°/s
9 कुल मिलाकर अधिकतम ऊंचाई ≤2.8 मीटर
10 फ्रेम संरचना ऊर्ध्वाधर एल्यूमीनियम बाहरी फ्रेम + घुमावदार आंतरिक तीन अक्षीय रैक
यांत्रिक संरचना
बाहरी स्थिर समर्थन फ्रेम

मानक औद्योगिक एल्यूमीनियम प्रोफाइल के साथ इकट्ठा मॉड्यूलर फ्रेम; विकर्ण त्रिकोणीय समर्थन संरचनात्मक कठोरता को बढ़ाता है। टिलिंग को रोकने के लिए विस्तार बोल्ट एंकरिंग के लिए बेस पैरों को पूर्व-ड्रिल किया जाता है.अधिकतम 1500 मिमी व्हीलबेस यूएवी पार्श्व स्थापना को समायोजित करने के लिए आंतरिक स्पष्ट स्पैन ≥ 1600 मिमी; कुल ऊंचाई 2.8 मीटर से कम नियंत्रित की जाती है।

आंतरिक तीन अक्षीय घूर्णन फ्रेम

Z-अक्ष (ऊर्ध्वाधर अक्ष):सबसे बाहरी घूर्णन जोड़, ड्राइविंग मध्य फ्रेम, आंतरिक फ्रेम और पूर्ण 360 ° ऊर्ध्वाधर घूर्णन के लिए पेलोड। भारी शुल्क घुमावदार बीयरिंग 50 किलोग्राम के विचलित भार के तहत स्थिर संचालन सुनिश्चित करते हैं।

वाई-अक्ष (लंबाई अक्ष):मध्य यू के आकार का टिकाऊ फ्रेम जो 1000 से 1500 मिमी के व्हीलबेस वाले विमानों के लिए पूर्ण रेंज क्षैतिज रोटेशन के साथ है।

एक्स-अक्ष (पारदर्शी अक्ष):अंदरूनी स्थिरता माउंटिंग ब्रैकेट; यूएवी अपने पार्श्व अक्ष के चारों ओर पूर्ण 360° रोल प्राप्त करने के लिए एक्स-अक्ष के अंत पर तय किया जाता है।

तीन परतों के फ्रेम के हिंग्ड लेआउट वास्तविक संरचना के अनुरूप है। खोखले फ्रेम डिजाइन वायरिंग चैनलों को प्रदान करते हुए वजन को कम करता है, और केबलों को आंतरिक रूप से संरक्षित किया जाता है।एक प्रवाहकीय स्लिप रिंग डिजाइन अपनाया जाता है.

कस्टम फिक्स्चर

एक्स-अक्ष के अंत के मुखौटे पर मानक सरणी माउंटिंग छेद जोड़े गए हैं, जो 1000/1200/1500 मिमी पहिया बेस पर यूएवी की त्वरित स्थिति और स्थिरता के लिए समायोज्य दूरबीन जुड़नार के साथ जुड़े हैं।

ड्राइव और नियंत्रण हार्डवेयर
  • स्वतंत्र उच्च परिशुद्धता वाले सर्वो मोटर और ग्रहों के घटकों को 0.1° कोणीय संकल्प प्राप्त करने के लिए तीन अक्षों में से प्रत्येक पर स्थापित किया गया
  • स्वतंत्र विद्युत कैबिनेट सेरो ड्राइवर्स, पीएलसी मास्टर नियंत्रक, बिजली की आपूर्ति और सर्किट ब्रेकर के साथ एकीकृत, अधिभार के खिलाफ बहु-स्तरीय सुरक्षा के साथ,ओवरट्रैवल और आपातकालीन रोक
  • उच्च परिशुद्धता कोणीय वेग सेंसर प्रत्येक अक्ष पर माउंट वास्तविक समय में डेटा प्रतिक्रिया के लिए ऊपरी कंप्यूटर के लिए
वैकल्पिक ऊपरी कंप्यूटर सॉफ्टवेयर
मुख्य कार्य
  • प्रोग्राम किया गया रुख नियंत्रणः स्वचालित परीक्षण निष्पादन के लिए पूर्व निर्धारित निश्चित कोण, स्थिर/परिवर्तनीय गति घूर्णन, साइन स्विंग और अनुकूलित गति प्रक्षेपवक्र
  • वास्तविक समय में डेटा अधिग्रहणः ±0.2°/सेकंड की सटीकता की आवश्यकता के अनुरूप तीन-अक्ष कोण और कोणीय वेग का सिंक्रोनस रिकॉर्डिंग
  • डेटा भंडारण और निर्यातः कच्चे परीक्षण डेटा को स्वचालित रूप से सहेजें, एक्सेल में निर्यात करें और वास्तविक समय समय-डोमेन वक्र उत्पन्न करें
  • सुरक्षा इंटरलॉकः ओवर-रेंज आपातकालीन स्टॉप, सॉफ्ट लिमिट सुरक्षा और यूएवी टक्कर क्षति से बचने के लिए गलती पॉप-अप अलार्म
परिचालन वातावरण

विंडोज आधारित डेस्कटॉप सॉफ्टवेयर जो यूएसबी/ईथरनेट के माध्यम से कंट्रोल कैबिनेट के साथ संवाद करता है; नियमित परीक्षण के लिए आवश्यक जटिल प्रोग्रामिंग के बिना सहज ग्राफिकल इंटरफ़ेस।

अनुप्रयोग क्षेत्र
  • यूएवी उड़ान नियंत्रण एल्गोरिदमों का बंद-लूप सिमुलेशन और डिबगिंग
  • जिरोस्कोप और त्वरणमापकों सहित हवा में चलने वाले जड़ता सेंसरों का कैलिब्रेशन
  • पूर्ण स्थिति की स्थितियों में शक्ति और स्थिरता प्रणालियों की विश्वसनीयता परीक्षण
  • अनुसंधान संस्थानों में यूएवी अनुसंधान एवं विकास के लिए पूर्ण-स्थिति पर्यावरण अनुकरण
स्थापना और स्वीकृति मानदंड
  • समतल कंक्रीट फर्श पर स्थापित करें; स्थापना के बाद अंतिम समग्र ऊंचाई ≤2.8 मीटर
  • बिना भार और पूर्ण भार (50 किलोग्राम) पर स्वीकृति परीक्षणः बिना जाम किए 360° घूर्णन; कोणीय संकल्प और कोणीय वेग सटीकता विनिर्देशों को पूरी तरह से पूरा करती है
  • योग्य प्रक्षेपवक्र संचालन, डेटा लॉगिंग और रिपोर्ट निर्यात के साथ सहायक सॉफ्टवेयर का पूर्ण कार्य संयुक्त डिबगिंग

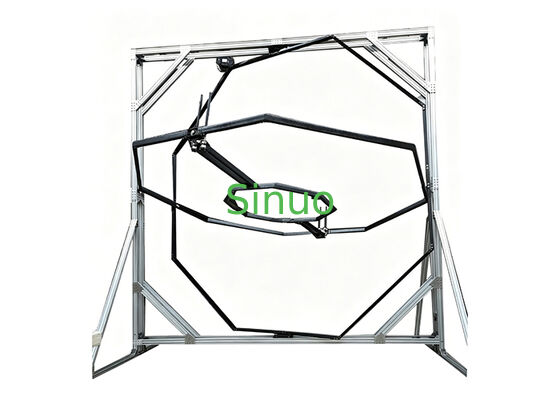

UAV Three-Axis Rotation Test Bench showing aluminum frame structure and rotating mechanism
