| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

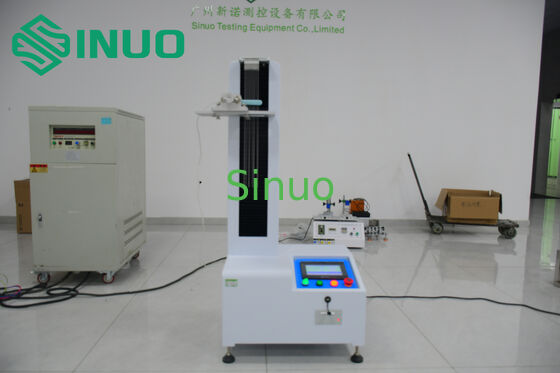

पीएलसी बुद्धिमान नियंत्रण के साथ IEC 61855 हेयर स्ट्रेटनर तनाव एकरूपता परीक्षक
उत्पाद की जानकारी:
मानकः आईईसी 61855 खंड 5 के अनुरूप है।8, चित्र 13 और 14.
नमूने और प्रतिबंध: बाल सीधी करनेवाला।
परीक्षण का उद्देश्य: हेयर स्ट्रेटर की तनाव एकरूपता का पता लगाने के लिए प्रयोग किया जाता है।
परीक्षण सिद्धांतः अनुकरणीय बालों के स्थिर छोर पर 10 तनाव सेंसर स्थापित करें, इसे ऊपर से नीचे तक खींचने के लिए बालों को सीधा करने वाले का उपयोग करें,प्रत्येक बिंदु पर तनाव मूल्य को मापें और तुलना दर्ज करें.
बालों को सीधा करने वाले के तनाव का माप:
माप का उद्देश्य तनाव एकरूपता का मूल्यांकन करना है।बालों को सीधा करने वाला.
दस स्टेनलेस स्टील के तारों का उपयोग किया जाता है जिनकी व्यास 1,5 मिमी और लंबाई कम से कम 400 मिमी होती है। स्टील के तार की सपाटता 1 मिमी/मीटर से कम होनी चाहिए और मोटाई (Ra) 0,6 μm से कम होनी चाहिए।.स्टील के तारों को समान रूप से 6 मिमी की दूरी पर वितरित किया जाता है। प्रत्येक तार को एक तनाव मीटर से जोड़ा जाता है। परीक्षण सेटअप चित्र 13 में दिखाया गया है। 10 तारों को तनाव मीटर के बीच रखा जाता है।बालों को सीधा करने वालामध्य क्षेत्र में प्लेटों और एक ऊर्ध्वाधर स्थिति में रखा जाता है।
दबालों को सीधा करने वाला30 सेकंड के बाद, दो प्लेटों पर 20 एन का बल लगाया जाता है।बालों को सीधा करनानलगति 1 मिमी/सेकंड के साथ तारों के साथ नीचे ले जाया जाता है, और स्थानांतरित दूरी 60 मिमी है। आंदोलन के दौरान प्रत्येक तार में तनाव 0.5 सेकंड में पढ़ा जाता है और मापा तनाव (F1, एफ2,...F10) प्रत्येक तार में सभी रीडिंग के औसत के रूप में गणना की जाती है।F1, एफ2,...F10दर्ज किए जाते हैं।
तनाव एकरूपताबालों को सीधा करने वालाचित्र 14 में दिखाए अनुसार एक ग्राफ में भी चित्रित किया जा सकता है।
तकनीकी मापदंडः
| पद | विनिर्देश |
|---|---|
| मॉडल | SN1122G |
| परीक्षण स्टेशन | एकल स्टेशन |
| विद्युत नियंत्रण मोड | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच एचएमआई टचस्क्रीन के माध्यम से संचालित |
| ड्राइविंग मोड | सर्वो मोटर ड्राइव |
| नमूना क्लैंपिंग विधि | यांत्रिक क्लैंपिंग, समायोज्य क्लैंपिंग स्थिति |
| बल सेंसर | रेंजः 5 किलोग्राम (050 एन); लोड सटीकताः 0.5%; संकल्पः 0.01 एन. 6 मिमी की दूरी पर व्यवस्थित 10 पीसी |
| स्टेनलेस स्टील की सुइयां | Φ1.5, लंबाई> 400 मिमी; सीधापन < 1 मिमी/एम; मोटाई < 0.6μm. एक छोर बल सेंसर से जुड़ा होता है, दूसरा फिशर से तय होता है। मानक आवश्यकताओं के अनुरूप अंतराल के साथ कुल 10 सुइयां |
| सीधी करनेवाला क्लैंपिंग बल | 20N, स्केल संकेत के साथ वसंत क्लैंप द्वारा लागू |
| स्ट्रोक | 0 ̊ 400 मिमी (फिक्स्चर की ऊंचाई सहित); डिफ़ॉल्टः 60 मिमी |
| दिशा खींचें | ऊर्ध्वाधर |
| सीधी करनेवाला नीचे खींचने की गति | 1~10mm/s, सर्वो मोटर द्वारा नियंत्रित गति। डिफ़ॉल्ट स्वचालित गतिः 1mm/s |
| तनाव प्राप्त करना | तनाव सेंसर और ट्रांसमीटर के माध्यम से पीएलसी द्वारा वास्तविक समय अधिग्रहण, तनाव वक्र प्रदर्शन के साथ |
| नमूने की बिजली आपूर्ति | अंतर्निहित सार्वभौमिक पावर सॉकेट, मुख्य आपूर्ति |
| विन्यास | 20 पीसी स्टेनलेस स्टील की सुइयां, व्यास 1.5 मिमी |
बालों को सीधा करने वाला तनाव एकरूपता T
