| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

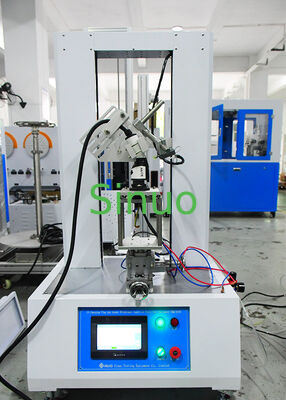

दIEC 62196-1 EV प्लग सम्मिलन और निकासी बल परीक्षकईवी प्लग, वाहन युग्मक, चार्जिंग सॉकेट और लॉक डिवाइस सहित इलेक्ट्रिक वाहन चार्जिंग कनेक्टर्स के यांत्रिक प्रदर्शन का मूल्यांकन करने के लिए डिज़ाइन किया गया है।
यह परीक्षण उपकरण कनेक्शन और डिस्कनेक्शन प्रक्रियाओं के दौरान सम्मिलन बल और खींचने के बल को मापता है, यह सुनिश्चित करता है कि चार्जिंग इंटरफेस में निर्दिष्ट यांत्रिक आवश्यकताओं को पूरा करेंआईईसी 62196-1:2014.
एक सर्वो मोटर ड्राइव प्रणाली, उच्च परिशुद्धता बल सेंसर, पीएलसी बुद्धिमान नियंत्रण, और टचस्क्रीन ऑपरेशन इंटरफ़ेस से लैस, परीक्षक सटीक बल माप प्रदान करता है,स्वतः पीक बल रिकॉर्डिंग, और वास्तविक समय बल-विस्थापन वक्र विश्लेषण।
इसका व्यापक रूप से ईवी चार्जर निर्माताओं, ऑटोमोटिव घटक प्रयोगशालाओं, तृतीय पक्ष प्रमाणन संगठनों,चार्जिंग कनेक्टर विश्वसनीयता सत्यापन के लिए विद्युत वाहन परीक्षण सुविधाएं.
| मानक | विवरण |
|---|---|
| आईईसी 62196-1:2014 | प्लग, सोकेट-आउटलेट, वाहन युग्मक और वाहन इनलेट ∙ इलेक्ट्रिक वाहनों का संवाहक चार्ज ∙ भाग 1: सामान्य आवश्यकताएं |
ईवी प्लग सम्मिलन और निकासी बल परीक्षक यांत्रिक बल परीक्षण के लिए उपयुक्त हैः
| परीक्षण वस्तु | विवरण |
|---|---|
| सम्मिलन बल परीक्षण | ईवी चार्जिंग प्लग को सोकेट इंटरफेस में पूरी तरह से डालने के लिए आवश्यक बल को मापता है |
| खींचने के बल का परीक्षण | चार्जिंग कनेक्टर को हटाने के लिए आवश्यक कर्षण बल को मापता है |
| ताला लगाने वाले यंत्र का बल परीक्षण | कनेक्टर लॉक संरचनाओं के यांत्रिक प्रदर्शन का आकलन करता है |
| बल वक्र विश्लेषण | सम्मिलन और निकासी प्रक्रिया के दौरान बल परिवर्तन रिकॉर्ड |
| पीक बल का पता लगाना | परीक्षण के दौरान अधिकतम बल मूल्य को स्वचालित रूप से पकड़ता है |
परीक्षक उच्च सटीकता के साथ वास्तविक समय बल परिवर्तन की निगरानी के लिए एक सटीक भार सेल का उपयोग करता है। प्रणाली स्वचालित रूप से पीक बल मूल्यों का पता लगा सकती है और पूर्व निर्धारित सीमा तक पहुंचने पर परीक्षण रोक सकती है।
सर्वो ड्राइव प्रणाली सुचारू और स्थिर ऊर्ध्वाधर आंदोलन प्रदान करती है, नियंत्रित गति स्थितियों में दोहराए जाने वाले परीक्षण परिणाम सुनिश्चित करती है।
रंग टचस्क्रीन इंटरफ़ेस के साथ पीएलसी आधारित नियंत्रण प्रणाली ऑपरेटरों को परीक्षण मापदंडों को सेट करने, परीक्षण स्थिति की निगरानी करने और बल-विस्थापन वक्रों का विश्लेषण करने की सुविधा प्रदान करती है।
उपकरण ग्राहक की आवश्यकताओं के अनुसार अनुकूलित बल रेंज और विभिन्न चार्जिंग कनेक्टर जुड़नार का समर्थन करता है।
अंतर्निहित अधिभार अलार्म और रिसाव सुरक्षा कार्य परीक्षण के दौरान परिचालन सुरक्षा में सुधार करते हैं।
| परीक्षण स्टेशन | एकल स्टेशन |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, रंग मानव-मशीन स्पर्श इंटरफ़ेस संचालन |
| ड्राइव मोड | सर्वो मोटर ड्राइव |
| परीक्षण बल मूल्य | 10~1000N, अन्य सीमाओं अनुकूलित किया जा सकता है |
| भार सटीकता | ±0.5% |
| न्यूनतम भार प्रदर्शन | 0.01एन |
| विस्थापन न्यूनतम प्रदर्शन | 0.01 मिमी |
| सम्मिलन दिशा | ऊर्ध्वाधर |
| परीक्षण गति | 0.01~100 मिमी/मिनट |
| परीक्षण मंजिल | मोटी लोड-असर स्टील प्लेट |
| उठाने वाला यंत्र | सटीक स्लाइड |
| नमूना धारक | चार्जिंग बंदूक इंटरफेस के लिए एक विशेष स्थिरता, अन्य शैलियों को अनुकूलित करने की आवश्यकता है |
| रक्षा करना | अति शक्ति अलार्म, रिसाव सुरक्षा |
| विद्युत आपूर्ति | AC220V±10%/50Hz, शक्ति 1KW |
| उपकरण का आयाम और वजन | लगभग W500*D850*H1550mm, वजनः लगभग 120kg |
