IEC60335‑2‑3 घरेलू उपकरण अनजाने स्पर्श परीक्षण उपकरण

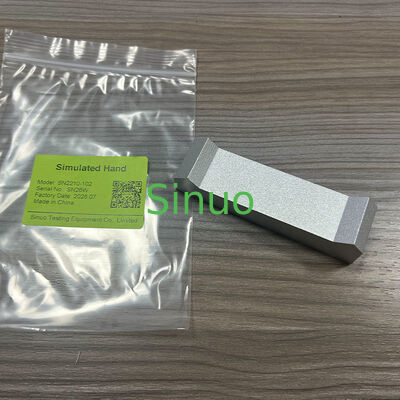

यह अनजाने स्पर्श परीक्षण उपकरण, जिसे सिम्युलेटेड हैंड टेस्ट गेज के रूप में भी जाना जाता है, एक मानकीकृत परीक्षण प्रोब है जिसे विशेष रूप से IEC 60335-2-3 क्लॉज 22.13 और चित्र 102 के लिए इंजीनियर किया गया है। एल्यूमीनियम सामग्री से निर्मित, यह विशेष परीक्षण फिक्स्चर मानव हाथ की ज्यामिति को पुन: प्रस्तुत करता है, जिसे हैंडल के बगल में उन घटकों की पहचान करने के लिए डिज़ाइन किया गया है जिन्हें उपयोगकर्ता दैनिक संचालन के दौरान गलती से छू सकते हैं।

कई घरेलू विद्युत उपकरणों में पकड़ और संचालन के लिए हैंडल लगे होते हैं। जब ऑपरेटर इन हैंडल को पकड़ते हैं या पकड़ते हैं, तो पास के लाइव-जोखिम वाले घटकों से अनजाने में संपर्क महत्वपूर्ण विद्युत-सुरक्षा खतरे पैदा करता है। यह सिम्युलेटेड हैंड प्रोब वास्तविक दुनिया के हाथ-पकड़ने के परिदृश्यों का अनुकरण करता है, हैंडल के नीचे से 13 मिमी के भीतर सुलभ खतरनाक क्षेत्रों का पता लगाता है। फीलर गेज के साथ मिलकर, यह जांचता है कि खतरनाक भागों को अनजाने में छुआ जा सकता है या नहीं, जिससे प्रयोगशालाओं और निर्माताओं को IEC घरेलू-उपकरण सुरक्षा आवश्यकताओं के मुकाबले उत्पाद सुरक्षा को मान्य करने में मदद मिलती है।

• लागू मानक: IEC 60335-2-3 क्लॉज 22.13, चित्र 102
• निर्माण सामग्री: एल्यूमीनियम
• आयाम: समग्र ऊंचाई 25 मिमी; मुख्य संपर्क बिंदु A और B आयाम 19 मिमी; मुख्य निकाय की लंबाई 75 मिमी; अंतिम खंड 6 मिमी; आंतरिक चरण ऊंचाई 6 मिमी
• मिलान सहायक उपकरण: फीलर गेज के साथ प्रयोग किया जाता है (मानक चित्र 103-105 के अनुसार)
• परीक्षण वस्तु: घरेलू विद्युत उपकरणों के हैंडल-निकटवर्ती क्षेत्र

• सख्त IEC-मानक ज्यामिति: 1:1 चित्र 102 आयाम आवश्यकताओं का पालन करता है, प्रमाणन के लिए दोहराने योग्य, तुलनीय परीक्षण परिणाम सुनिश्चित करता है।
• मजबूत एल्यूमीनियम निर्माण: उच्च-शक्ति एल्यूमीनियम सामग्री बार-बार परीक्षण के तहत विरूपण का प्रतिरोध करती है; स्थिर आयाम, लंबी सेवा जीवन।
• वास्तविक-सिमुलेशन हाथ-आकार संरचना: दो संपर्क बिंदु A और B दो-बिंदु या एकल-बिंदु संपर्क परीक्षण मोड का समर्थन करते हैं, मानक परीक्षण-संचालन वर्कफ़्लो से मेल खाते हैं।
• संचालन में आसान: हैंडल के उद्घाटन में सीधे डालें, मूल्यांकन समाप्त करने के लिए फीलर गेज के साथ सहयोग करें; कोई जटिल सेटअप आवश्यक नहीं है।
• प्रमाणन-तैयार: परीक्षण परिणाम तीसरे पक्ष की प्रयोगशाला परीक्षण और उत्पाद अनुपालन प्रस्तुति के लिए पता लगाने योग्य और स्वीकार्य हैं।

यह सिम्युलेटेड-हैंड टेस्ट फिक्स्चर घरेलू-उपकरण सुरक्षा निरीक्षण, आर एंड डी सत्यापन और IEC-मानक उत्पाद प्रमाणन में व्यापक रूप से अपनाया जाता है।

इसका उपयोग उपकरण हैंडल के आसन्न भागों का पता लगाने के लिए किया जाता है जिन्हें गलती से छुआ जा सकता है। प्रोब हैंडल के नीचे से 13 मिमी के भीतर खतरनाक क्षेत्रों की जांच करता है। ऑपरेटर हैंडल के उद्घाटन में सिम्युलेटेड-हैंड गेज डालते हैं, चित्र 104 / चित्र 105 प्रक्रियाओं का पालन करते हुए फीलर गेज के साथ निरीक्षण चलाते हैं। यदि हैंडल-अंडरसाइड प्रोफाइल बिंदु A और B के एक साथ संपर्क को अवरुद्ध करता है, तो आवश्यकतानुसार व्यक्तिगत रूप से एकल-बिंदु संपर्क के साथ परीक्षण करें।

यह परीक्षण संभावित अनजाने-स्पर्श जोखिमों की पहचान करता है, उत्पाद हैंडल संरचनात्मक डिजाइन को अनुकूलित करने में मदद करता है, छिपे हुए बिजली-आघात के खतरों से बचाता है, और बड़े पैमाने पर उत्पादित घरेलू उपकरणों के लिए अंतिम-उपयोगकर्ता सुरक्षा सुनिश्चित करता है।
