| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | दफ़्ती |
| प्रसव अवधि: | 5 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 100 सेट |

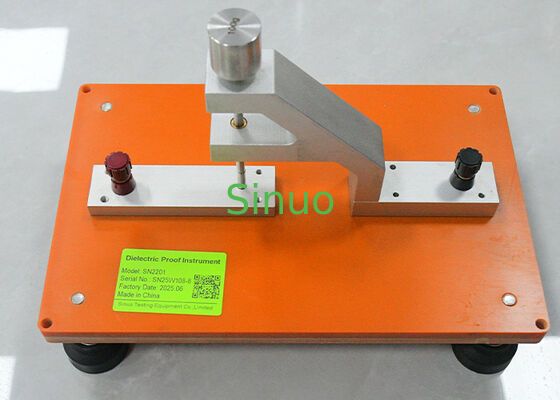

यह विद्युत शक्ति परीक्षण उपकरण एक समर्पित परीक्षण उपकरण है जो IEC 62368-1:2023 क्लॉज 5.4.9.1, चित्र 29 शामिल हैं।
यह उपकरण परीक्षण के दौरान इन्सुलेशन नमूने पर निर्दिष्ट यांत्रिक संपर्क शर्तों को लागू करने के लिए डिज़ाइन किया गया है, जिससे प्रयोगशालाओं को यह सत्यापित करने में मदद मिलती है कि क्या सामग्री लागू सुरक्षा मानक द्वारा परिभाषित शर्तों के तहत पर्याप्त विद्युत इन्सुलेशन बनाए रख सकती है।
यह IEC 62368-1 चित्र 29 परीक्षण उपकरण विशेष रूप से विद्युत सुरक्षा प्रयोगशालाओं, उत्पाद प्रमाणन प्रयोगशालाओं, अनुसंधान एवं विकास विभागों और विद्युत और इलेक्ट्रॉनिक उपकरणों के लिए इन्सुलेशन सामग्री सत्यापन करने वाले निर्माताओं के लिए उपयुक्त है।
SN2201 विभिन्न नमूना आवश्यकताओं के लिए दो विन्यासों के साथ आपूर्ति की जाती है। लागू परीक्षण व्यवस्था के अनुसार संबंधित क्लैंप और धातु बार का चयन किया जा सकता है, जिसमें Φ 5-100 और Φ6.4-50 विन्यास शामिल हैं।
ठोस इन्सुलेशन विद्युत सुरक्षा का एक महत्वपूर्ण हिस्सा है क्योंकि यह प्रवाहकीय भागों के बीच अनपेक्षित वर्तमान पथों को रोकता है। उत्पाद सुरक्षा मूल्यांकन के दौरान, इन्सुलेशन सामग्री को टूटने या इन्सुलेशन प्रदर्शन के नुकसान के बिना निर्दिष्ट विद्युत और यांत्रिक तनावों का सामना करने की आवश्यकता हो सकती है।
SN2201 को इस प्रकार के मूल्यांकन के लिए एक मानक-विशिष्ट IEC 62368-1 चित्र 29 परीक्षण फिक्स्चर के रूप में डिज़ाइन किया गया है।
विशिष्ट अनुप्रयोगों में परीक्षण और सत्यापन शामिल हैं:
यह उपकरण विद्युत सुरक्षा प्रयोगशाला की व्यापक IEC 62368-1 अनुपालन परीक्षण प्रणाली में एकीकृत किया जा सकता है, साथ ही अन्य ढांकता हुआ शक्ति, इन्सुलेशन प्रतिरोध, पहुंच और यांत्रिक सुरक्षा परीक्षण उपकरण के साथ।
परीक्षण परीक्षण नमूने और संबंधित परीक्षण घटकों के बीच निर्दिष्ट संपर्क स्थिति स्थापित करने पर आधारित है।
परीक्षण व्यवस्था के आधार पर, उपयुक्त क्लैंप और धातु बार का चयन किया जाता है। नमूने को फिक्स्चर में रखा जाता है, जिसके बाद मूल्यांकन के लिए निर्दिष्ट परीक्षण विन्यास स्थापित किया जा सकता है।
SN2201 निर्दिष्ट चित्र 29 विन्यासों को समायोजित करने के लिए दो धातु बार विकल्प प्रदान करता है:
यह विन्यास प्रयोगशालाओं को लागू परीक्षण व्यवस्था के लिए निर्दिष्ट आयामी और लोडिंग आवश्यकताओं को बनाए रखते हुए दोहराने योग्य परीक्षण करने में सक्षम बनाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | SN2201 |
| उपकरण प्रकार | IEC 62368-1 विद्युत शक्ति परीक्षण उपकरण |
| लागू मानक | IEC 62368-1:2023 |
| परीक्षण क्लॉज | क्लॉज 5.4.9.1 |
| संदर्भ चित्र | चित्र 29 |
| परीक्षण अनुप्रयोग | ठोस इन्सुलेशन / इन्सुलेशन सामग्री परीक्षण |
| लागू क्लैंप | Φ5-100 और Φ6.4-50 |
| धातु बार 1 | Φ5 ± 0.1 मिमी, 100 ग्राम |
| धातु बार 2 | Φ6.4 मिमी, 50 ग्राम |
| परीक्षण विधि | लागू परीक्षण आवश्यकता के अनुसार मानक संचालन |
