| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 5 सेट |

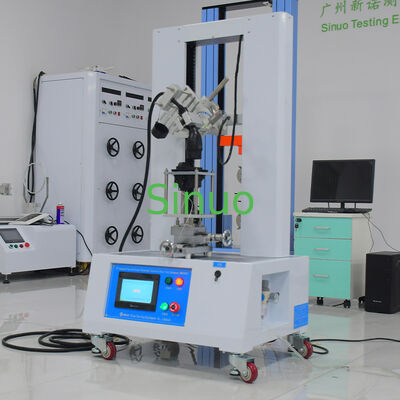

यह EV चार्जिंग प्लग और सॉकेट विथड्रॉल इंसर्शन फोर्स टेस्ट इक्विपमेंट SNQC1019S IEC62196-1:2014 — प्लग, सॉकेट-आउटलेट, वाहन कपलर और वाहन इनलेट — इलेक्ट्रिक वाहनों की कंडक्टिव चार्जिंग, कंडक्टिव ईवी चार्जिंग कपलर सुरक्षा प्रमाणन के लिए निर्मित है।
यह टेस्टर नई ऊर्जा ईवी चार्जिंग प्लग, वाहन सॉकेट, प्लग-सॉकेट कनेक्टर और उनके लॉकिंग उपकरणों के इंसर्शन फोर्स और पुल-आउट फोर्स को मापता है। यह सत्यापित करता है कि कपलिंग मैकेनिज्म IEC62196-1 द्वारा निर्दिष्ट यांत्रिक प्रदर्शन आवश्यकताओं को पूरा करता है, जिससे इलेक्ट्रिक वाहन चार्जिंग कपलर का विश्वसनीय कनेक्शन और सुरक्षित संचालन सुनिश्चित होता है।
मशीन सर्वो मोटर ड्राइव + पीएलसी इंटेलिजेंट इंटीग्रेटेड कंट्रोल को अपनाती है, जो वास्तविक समय बल डेटा को कैप्चर करने के लिए उच्च-सटीकता बल सेंसर के साथ युग्मित है। आप बल पीक मान को प्रीसेट कर सकते हैं; उपकरण निर्धारित सीमा तक पहुंचने पर स्वचालित रूप से रुक जाएगा और परीक्षण रिपोर्ट के लिए एक पूर्ण बल-समय वक्र रिकॉर्ड करेगा।
जेनेरिक यूनिवर्सल फोर्स टेस्टर के विपरीत, SNQC1019S विशेष रूप से IEC62196-1 ईवी चार्जिंग कपलर इंसर्शन और विथड्रॉल टेस्टिंग के लिए बनाया गया है। इसका समर्पित चार्जिंग गन फिक्स्चर, वर्टिकल टेस्ट सेटअप और फोर्स कर्व रिकॉर्डिंग फ़ंक्शन विशेष रूप से ईवी वाहन कपलर प्रमाणन के लिए अनुकूलित हैं। स्थिर सर्वो ड्राइव तीसरे पक्ष की प्रयोगशाला रिपोर्ट के लिए आवश्यक दोहराए जाने योग्य परीक्षण परिणाम सुनिश्चित करता है।
वैकल्पिक सुरक्षा कवर फिक्स्चर चार्जिंग प्लग और उसके सुरक्षा कवर के बीच पुल-आउट फोर्स का मूल्यांकन करने के लिए परीक्षण क्षमता का विस्तार करता है, पूर्ण बल वक्र डेटा को कैप्चर करता है — एक ऐसी सुविधा जिसे अधिकांश सामान्य फोर्स टेस्टर समर्थन नहीं कर सकते।
ईवी चार्जिंग कनेक्टर निर्माताओं, प्रमाणन प्रयोगशालाओं और गुणवत्ता निरीक्षण विभागों के लिए आदर्श। परीक्षण नमूने में शामिल हैं: ईवी चार्जिंग प्लग, वाहन सॉकेट-आउटलेट, वाहन कपलर, वाहन इनलेट, सुरक्षा कवर और उनके लॉकिंग उपकरण — IEC62196-1 अनुपालन के लिए यांत्रिक इंसर्शन और विथड्रॉल प्रदर्शन को सत्यापित करने के लिए।
| आइटम | विनिर्देश |
|---|---|
| परीक्षण स्टेशन | एकल स्टेशन |
| विद्युत नियंत्रण विधि | पीएलसी इंटेलिजेंट इंटीग्रेटेड कंट्रोल, कलर मैन-मशीन टच इंटरफ़ेस ऑपरेशन |
| ड्राइव मोड | सर्वो मोटर ड्राइव |
| परीक्षण बल मान | 10~1000 एन, अन्य रेंज को अनुकूलित किया जा सकता है |
| लोड सटीकता | ±0.5% |
| न्यूनतम बल प्रदर्शन | 0.01 एन |
| विस्थापन न्यूनतम प्रदर्शन | 0.01 मिमी |
| इंसर्शन दिशा | वर्टिकल |
| परीक्षण गति | 0.01~100 मिमी/मिनट |
| परीक्षण तल | मोटाई वाली लोड-बेयरिंग स्टील प्लेट |
| लिफ्टिंग डिवाइस | प्रेसिजन स्लाइड |
| नमूना धारक | चार्जिंग गन इंटरफ़ेस के लिए एक विशेष फिक्स्चर; अन्य शैलियों को अनुकूलित करने की आवश्यकता है |
| सुरक्षा | ओवर-स्ट्रेंथ अलार्म, लीकेज प्रोटेक्शन |
| बिजली की आपूर्ति | एसी220वी±10% / 50 हर्ट्ज, पावर 1 किलोवाट |
| उपकरण आयाम और वजन | लगभग डब्ल्यू500 × डी850 × एच1550 मिमी, वजन: लगभग 120 किग्रा |
