पार्श्व तनाव की जाँच के लिए उपकरण | IEC60884-1 Clause13.14 Figure13 Socket Tester

पार्श्व तनाव की जाँच के लिए उपकरण | IEC60884-1 Clause13.14 Figure13 Socket Tester

एमओक्यू: 1 सेट
कीमत: विनिमय योग्य
स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा
प्रसव अवधि: 15 दिन
भुगतान विधि: एल/सी,टी/टी
आपूर्ति क्षमता: 100 सेट / महीना
विस्तार से जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
Sinuo
प्रमाणन
Calibration Certificate(cost additional )
मॉडल संख्या
एसएन2113
लागू मानक:
IEC60884 खंड 13.14
एप्लाइड चित्रा:
चित्र 13
प्रयुक्त नमूना:
सॉकेट-आउटलेट
वजन लटकाएं:
5एन*1पीसी
परीक्षण चक्र:
4 बार
परीक्षण समय:
1 मिनट
प्रमुखता देना:

आईईसी60884-1 सॉकेट टेस्टर

,

पार्श्व तनाव जांच उपकरण

,

स्विच लाइफ टेस्टर चित्र13

उत्पाद का वर्णन
उत्पाद का अवलोकन

यह पार्श्व तनाव जांच उपकरण सोकेट सुरक्षा प्रमाणन के लिए एक अनिवार्य परीक्षण स्थिरता है, को पूरा करने के लिए बनायाआईईसी 60884-1 खंड 13.14, चित्र 13यह सत्यापित करता है कि क्या वास्तविक उपयोग के परिदृश्यों में प्लग-इन विद्युत उपकरण साइडलाइट झुकाव के दौरान सोकेट-आउटलेट पारवर्ती पार्श्व तनाव का सामना कर सकते हैं।

दैनिक उपयोग में, प्लग-इन चार्जर और छोटे उपकरण अक्सर तिरछे लटकते हैं और सोकेट संपर्कों पर पार्श्व बल लागू करते हैं।ढीले संपर्कों या इस साइड लोड से आंतरिक क्षति जैसे ओवरहीटिंग जोखिम पैदा करेगाइस परीक्षण यंत्र इस कार्य स्थिति को एक मानकीकृत तरीके से पुनः प्रस्तुत करता हैः मानक परीक्षण प्लग को नमूना सॉकेट में डालें, निर्दिष्ट 5N पार्श्व भार लागू करें,और परीक्षण के बाद सोकेट को अस्वीकार्य क्षति का सामना करना पड़ता है या नहीं का आकलन करने के लिए 4° से 90° के भीतर संयोजन घुमाएं.

यह उपकरण यूरोपीय आईईसी और वीडीई प्रमाणीकरण के लिए अधिकांश सामान्य घरेलू दीवार सॉकेट को कवर करते हुए, नामित धारा ≤16A और नामित वोल्टेज ≤250V के सॉकेट आउटलेट के लिए लागू होता है।यह प्रकार परीक्षण के लिए तीसरे पक्ष के परीक्षण प्रयोगशालाओं और सॉकेट निर्माताओं द्वारा व्यापक रूप से अपनाया जाता है, पूर्व-अनुपालन सत्यापन और बैच गुणवत्ता नियंत्रण।

प्रमुख विशेषताएं और लाभ
  • सख्ती से प्रति डिजाइनआईईसी 60884-1 खंड 13.14, चित्र 13सोकेट-आउटलेट के पार्श्व तनाव प्रतिरोध परीक्षण के लिए
  • के अनुरूप एक मानक परीक्षण प्लग के साथ आपूर्ति कीDIN VDE 0620-1:2021, यूरोपीय सोकेट परीक्षण आवश्यकताओं के अनुरूप
  • एक कैलिब्रेटेड 5N लटकन वजन के साथ आता है, एक स्थिर और दोहराए जाने योग्य पार्श्व परीक्षण बल प्रदान करता है
  • 4° से 90° के घूर्णन कोण के साथ समायोज्य घुमावदार संरचना, मानक परीक्षण प्रक्रिया से पूरी तरह मेल खाती है
  • सरल और विश्वसनीय यांत्रिक संरचना ️ कोई जटिल सॉफ्टवेयर या बिजली स्रोत की आवश्यकता नहीं, साइट पर संचालित करने में आसान
  • सभी सामान्य 16A / 250V घरेलू सॉकेट-आउटलेट के लिए उपयुक्त, दोनों फ्लश-माउंटेड और सतह-माउंटेड प्रकार
  • एक पूर्ण सॉकेट प्रमाणीकरण परीक्षण किट बनाने के लिए आईईसी 60884 सॉकेट परीक्षण गेज के हमारे पूर्ण लाइनअप से मेल खाता है
  • कॉम्पैक्ट डिजाइन, आसान भंडारण और बार-बार प्रयोगशाला परीक्षण के लिए लंबी सेवा जीवन
आवेदन
  • घरेलू आउटलेटों के पार्श्व तनाव प्रतिरोध परीक्षण
  • यूरोपीय सॉकेट प्रमाणन के लिए IEC 60884-1 प्रकार परीक्षण
  • Schuko सोकेट आउटलेट के लिए VDE अनुपालन परीक्षण
  • तीसरे पक्ष की विद्युत परीक्षण प्रयोगशाला प्रमाणन निरीक्षण
  • सोकेट फैक्ट्री आर एंड डी प्रोटोटाइप सत्यापन, इनकमिंग क्यूसी और उत्पादन रिलीज निरीक्षण
अनुपालन मानक
  1. आईईसी 60884-1 खंड 13.14, चित्र 13सोकेट-आउटलेट्स के लिए पार्श्व तनाव प्रतिरोध
  2. DIN VDE 0620-1:2021उपकरण के साथ आपूर्ति की गई परीक्षण प्लग का विनिर्देश
तकनीकी मापदंड
पद विनिर्देश
उत्पाद का नाम पार्श्व तनाव की जाँच के लिए उपकरण
लागू नमूना सोकेट आउटलेट ≤16A, ≤250V
मानक संदर्भ आईईसी 60884-1 खंड 13.14, चित्र 13; DIN VDE 0620-1:2021
मानक परीक्षण प्लग DIN VDE 0620-1:2021, 1 पीसी
लटकता हुआ वजन 5एन, 1 पीसी
घूर्णन कोण सीमा 4° ~ 90°, समायोज्य
परीक्षण सिद्धांत और संचालन गाइड

परीक्षण सॉकेट के नमूने को लंबवत रूप से माउंट करें और डीआईएन वीडीई मानक परीक्षण प्लग को पूरी तरह से सॉकेट में डालें। प्लग संयोजन पर 5 एन वजन लटकाएं ताकि पार्श्व अनुप्रस्थ तनाव लागू हो सके।मानक के अनुसार 4° ≈ 90° के दायरे के भीतर तंत्र को घुमाएं और निर्दिष्ट परीक्षण अवधि के लिए पकड़ेंपरीक्षण के बाद, सॉकेट का सावधानीपूर्वक निरीक्षण करें: दरार, ढीले संपर्क भागों, स्थायी विकृति या मानक द्वारा परिभाषित अन्य विफलताओं की जांच करें। यदि कोई अस्वीकार्य क्षति नहीं होती है, तो,सोकेट पार्श्व तनाव प्रतिरोध परीक्षण पास करता है.

नोटःयह फिक्स्चर केवल सोकेट आउटलेट की सुरक्षा यांत्रिक परीक्षण के लिए है, विद्युत प्रदर्शन परीक्षण के लिए नहीं।
उत्पाद चित्र

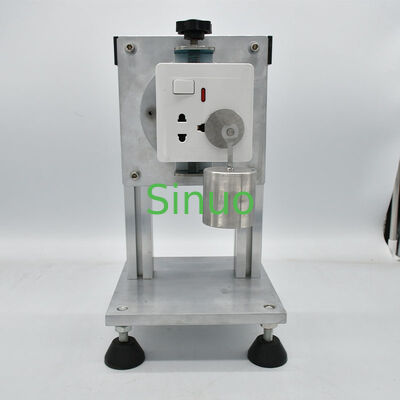

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
