| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram |
| आपूर्ति क्षमता: | प्रति माह 20 सेट दे रहा |

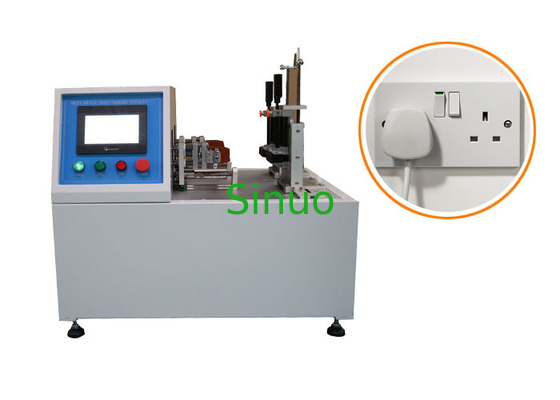

प्लग सॉकेट-आउटलेट्स ब्रेकिंग क्षमता और सामान्य ऑपरेशन धीरज परीक्षण उपकरण स्विच करता है
मानक और खंड:
IEC60884-1: 2013 "घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं" 20 और 21 खंड
IEC61058-1: 2016 "उपकरणों के लिए स्विच Part1: सामान्य आवश्यकताओं" खंड 17
IEC60669-1: 2017 "घरेलू और इसी तरह के बिजली के प्रतिष्ठानों के लिए स्विच - भाग 1: सामान्य आवश्यकताएं" खंड 18 और 19
IEC60320-1: 2018 "घरेलू और इसी तरह के सामान्य प्रयोजनों के लिए उपकरण युग्मक- भाग 1: सामान्य आवश्यकताएं" खंड 19 और 20
नमूने और प्रतिबंध:
विभिन्न प्लग और सॉकेट, उपकरण कप्लर्स, स्विच और अन्य समान विद्युत सामान।
आवेदन:
इसका उपयोग स्विचिंग, प्लग और सॉकेट्स की ब्रेकिंग क्षमता और सामान्य ऑपरेशन धीरज की जांच करने के लिए किया जाता है, घरेलू और इसी तरह के निश्चित विद्युत प्रतिष्ठानों के लिए कप्लर्स, यह निर्धारित करने के लिए कि क्या स्विच, प्लग और सॉकेट यांत्रिक खतरों और सामान्य उपयोग के दौरान विद्युत थकान क्षति का सामना कर सकते हैं, चाहे वहाँ संपर्क चिपके हुए या लंबे समय तक बंद या वियोग है, और क्या अत्यधिक पहनने और अन्य हानिकारक परिणाम हैं।
परीक्षण सिद्धांत:
परीक्षण उपकरण स्थिरता तंत्र को चलाने के लिए सर्वो मोटर को गोद लेता है, फिर नमूना को रैखिक रूप से दबाया जाता है, toggled, घुमाया जाता है, आदि, और लोड वोल्टेज और वर्तमान के साथ आपूर्ति की जाती है।परीक्षण समय, परीक्षण गति, स्ट्रोक और कोण सभी को टच स्क्रीन पर पूर्व निर्धारित किया जा सकता है।
संरचना:
यह इंटीग्रल फ्रेम, इमदादी मोटर, सटीक बॉल स्क्रू और सिंक्रोनस बेल्ट, 7 इंच का कलर टच स्क्रीन को मानवकृत ऑपरेशन के लिए और शक्तिशाली डिजिटल डिस्प्ले फंक्शन, पीएलसी इंटेलिजेंट कंट्रोल सिस्टम, थ्री-एक्सिस एडजस्टेबल फिक्स्चर को अपनाता है, जो अधिकांश बटन स्विच का परीक्षण कर सकता है। , टॉगल स्विच, घुमाव स्विच, रोटरी स्विच, प्लग और सॉकेट।
पर्यावरण का उपयोग करें:
बिजली की आपूर्ति: AC220V% 10% / 50-60 हर्ट्ज या ग्राहक की स्थानीय बिजली आपूर्ति आवश्यकताओं से मेल खाती है
काम कर रहे तापमान 0-40 डिग्री सेल्सियस, आर्द्रता 30% -90%
तकनीकी पैमाने:
| नमूना | SN2116A | SN2116B |
| टेस्ट स्टेशन |
2 स्टेशन (निम्नलिखित के रूप में तीन संयोजन वैकल्पिक हो सकते हैं): 2 रैखिक स्वतंत्र स्टेशन;या 2 रोटेशन स्वतंत्र स्टेशन;या 1 रैखिक 1 घूर्णन स्वतंत्र स्टेशन
|
6 स्टेशन: 3 रैखिक सिंक स्टेशन और 3 रोटेशन सिंक स्टेशन |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7 इंच के मानवकृत टच स्क्रीन ऑपरेशन | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7 इंच के मानवकृत टच स्क्रीन ऑपरेशन |
| चलाने का तरीका | सर्वो मोटर ड्राइव | सर्वो मोटर ड्राइव |
| नमूना क्लैंपिंग विधि |
मैकेनिकल क्लैंपिंग विधि, 3-अक्ष स्थिरता के क्लैंपिंग पॉइंट की स्थिति समायोज्य हो सकती है
|
मैकेनिकल क्लैंपिंग विधि, 3-अक्ष स्थिरता के क्लैंपिंग पॉइंट की स्थिति समायोज्य हो सकती है
|
| बदली तंत्र | यूनिवर्सल जुड़नार, बटन स्विच के लिए धक्का रॉड, टॉगल स्विच के लिए टॉगल तंत्र, घुमाव स्विच के लिए चरखी तंत्र | यूनिवर्सल जुड़नार, बटन स्विच के लिए धक्का रॉड, टॉगल स्विच के लिए टॉगल तंत्र, घुमाव स्विच के लिए चरखी तंत्र |
| रैखिक स्ट्रोक | 0-100 मिमी, पूर्व निर्धारित किया जा सकता है | 0-100 मिमी, पूर्व निर्धारित किया जा सकता है |
| वर्तन कोण | 0-360 °, कई गियर प्रीसेट हो सकते हैं | 0-360 °, कई गियर प्रीसेट हो सकते हैं |
| चालन समय | 0-99.9 s, पूर्व निर्धारित किया जा सकता है | 0-99.9 s, पूर्व निर्धारित किया जा सकता है |
| गति नापो | 15 गुना / मिनट, 7.5 गुना / मिनट, 30 बार / मिनट, पूर्व निर्धारित किया जा सकता है | 15 गुना / मिनट, 7.5 गुना / मिनट, 30 बार / मिनट, पूर्व निर्धारित किया जा सकता है |
| टेस्ट टाइम्स | 0 ~ 999999 बार, प्रीसेट किया जा सकता है | 0 ~ 999999 बार, प्रीसेट किया जा सकता है |
| लोड बिजली की आपूर्ति | बाहरी, 2 चैनल टर्मिनल ब्लॉक | बाहरी, 6 चैनल टर्मिनल ब्लॉक |
| वैकल्पिक विचार | रोटरी स्विच को केवल रोटेशन स्टेशन पर परीक्षण किया जा सकता है, बटन स्विच, टॉगल स्विच, घुमाव स्विच, प्लग और सॉकेट को रैखिक स्टेशनों पर परीक्षण किया जा सकता है। | रोटरी स्विच को केवल रोटेशन स्टेशन पर परीक्षण किया जा सकता है, बटन स्विच, टॉगल स्विच, घुमाव स्विच, प्लग और सॉकेट को रैखिक स्टेशनों पर परीक्षण किया जा सकता है। |
| परीक्षण सामग्री |
स्विच के लिए ब्रेकिंग क्षमता परीक्षण स्विच के लिए सामान्य ऑपरेशन धीरज परीक्षण प्लग और सॉकेट-आउटलेट के लिए ब्रेकिंग क्षमता परीक्षण प्लग और सॉकेट-आउटलेट के लिए सामान्य ऑपरेशन धीरज परीक्षण उपकरण कप्लर्स के लिए ब्रेकिंग क्षमता परीक्षण उपकरण कप्लर्स के लिए सामान्य ऑपरेशन धीरज परीक्षण |
स्विच के लिए ब्रेकिंग क्षमता परीक्षण स्विच के लिए सामान्य ऑपरेशन धीरज परीक्षण प्लग और सॉकेट-आउटलेट के लिए ब्रेकिंग क्षमता परीक्षण प्लग और सॉकेट-आउटलेट के लिए सामान्य ऑपरेशन धीरज परीक्षण उपकरण कप्लर्स के लिए ब्रेकिंग क्षमता परीक्षण उपकरण कप्लर्स के लिए सामान्य ऑपरेशन धीरज परीक्षण |
| आयाम और वजन | लगभग: 800 × 800 × 800 (मिमी) डब्ल्यू × डी × एच, 100 किग्रा | लगभग: 1200 × 800 × 800 (मिमी) W × D × H, 150 किग्रा |
