| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

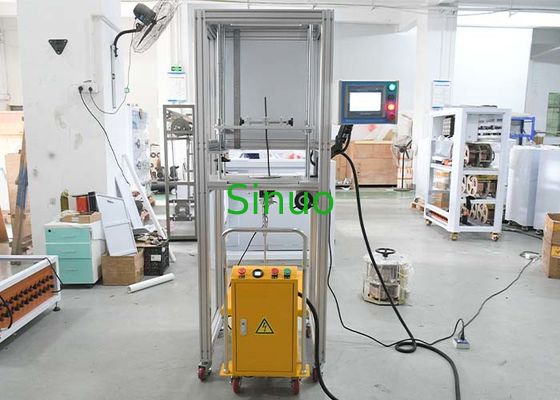

स्क्रूलेस और थ्रेडेड कनेक्टर्स के लिए टर्मिनल तनाव परीक्षक UL486A-B अनुपालन उपकरण
उत्पाद की जानकारी:
यह परीक्षण उपकरण UL486A-B खंड 9 के अनुरूप है।3.2.1, खंड 9.3.2.3, खंड 9.3.2.4 और तालिका 26 और चित्र 6, IEC60947-1, आदि
नमूनों और प्रतिबंधोंः पेंच टर्मिनल, threadless टर्मिनल और कनेक्टर्स।
परीक्षण का उद्देश्यः यह जांचना कि क्या स्क्रू टर्मिनल और थ्रेडलेस टर्मिनल सामान्य उपयोग के दौरान होने वाले यांत्रिक तनावों का सामना कर सकते हैं।यह मुख्य रूप से यह न्याय करने के लिए प्रयोग किया जाता है कि क्या धागा क्लैंपिंग टर्मिनल ब्लॉक का डिजाइन और संरचना तार को क्लैंपिंग करते समय तार को अत्यधिक क्षतिग्रस्त नहीं करने की आवश्यकताओं को पूरा करती है.
परीक्षण सिद्धांतः गाइड रेल पेंच संरचना का उपयोग करना। उपयोग से पहले परीक्षणों की संख्या पूर्व निर्धारित की जा सकती है। जब सेट मूल्य तक पहुंच जाता है, तो मशीन स्वचालित रूप से रुक जाएगी और एक अलार्म सिग्नल बजाएगी।
तकनीकी मापदंडः
नियंत्रण प्रणाली:
आसान संचालन के लिए पीएलसी नियंत्रण और सहज टचस्क्रीन इंटरफ़ेस से लैस।
परीक्षण मापदंडों जैसे गति, परीक्षण समय पूर्व निर्धारित किया जा सकता है।
मैकेनिकल डिजाइनः
एकल परीक्षण स्टेशन एक परिशुद्धता सर्वो प्रणाली द्वारा संचालित।
Ø76mm घूर्णन व्यास के साथ डबल-होल घूर्णन डिस्क।
समायोज्य घूर्णन गति (515 आरपीएम), UL486A-B के साथ 9 आरपीएम की आवश्यकता होती है।
परीक्षण संख्या (0999999) और परीक्षण अवधि (09999 मिनट) सेट की जा सकती है; पूरा होने पर ऑटो-स्टॉप और अलार्म।
लचीली स्थिरता प्रणालीः
60×70×90 मिमी तक के टर्मिनल ब्लॉकों के लिए उपयुक्त केंद्र और लॉक क्लैंप।
त्वरित परिवर्तन डिजाइन तेजी से स्थिरता प्रतिस्थापन को सक्षम बनाता है।
अतिरिक्त 300×250 मिमी की माउंटिंग प्लेट, मुख्य क्लैंप के साथ विनिमेय।
घुमाव केंद्र से 120 मिमी तक समायोज्य माउंटिंग दूरी।
भार और ऊंचाई समायोजनः
मॉड्यूलर वजन सेट हुक सहित 0.7 किलोग्राम से 109 किलोग्राम तक 24 स्तर प्रदान करता है।
मैनुअल ऊंचाई समायोजन रेंजः 250×800 मिमी, स्केल मार्किंग के साथ।
स्थिरता के लिए एक विद्युत उठाने की तंत्र और बड़े वजन ट्रे से सुसज्जित।
नमूना आवास:
UL486A-B के अनुरूप बुशिंग व्यासः 6.4 मिमी से 54 मिमी तक।
UL486A-B तालिका 26 के अनुसार टर्मिनल नमूना आयामों का समर्थन करता है।
विद्युत आपूर्ति:
एकल-चरण 220V, 50Hz पर काम करता है।
बस और द्रव्यमान विन्यास निम्न तालिका के अनुसार है:
