| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 60 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

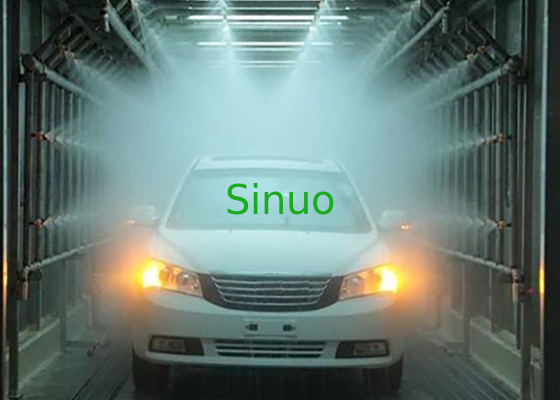

मोटर वाहन रेन टेस्ट रूम वाहन कारें बसें ट्रक रेनप्रूफ सील परीक्षण चैंबर
मानक और खंड:
QC / T476-2007 "बस के लिए वर्षा सबूत सीमा और परीक्षण विधि"
QC / T449-2010 "तकनीकी स्थिति और अछूता और प्रशीतित वाहनों के परीक्षण के तरीके" खंड 4.15
नमूने और प्रतिबंध:
इन्सुलेशन वाहन और प्रशीतित वाहन और अछूता अर्ध-ट्रेलर, प्रशीतित अर्ध-ट्रेलर, यात्री कार या यात्री कारों द्वारा संशोधित विशेष वाहन, कैब और संलग्न गाड़ी, कार, मोटर साइकिल भागों, संचार उत्पादों, घरेलू उपकरणों, बाहरी प्रकाश और सिग्नल उपकरणों के साथ वाहन
आवेदन:
इसका उपयोग बारिश के सबूत के प्रदर्शन और वाहनों की एंटी-सीपेज क्षमता का परीक्षण करने के लिए किया जाता है, और यह जांचने के लिए कि क्या वाहन की खिड़की और सनरूफ को ठीक से स्थापित किया गया है, क्या सीलिंग प्रदर्शन विश्वसनीय हैं, क्या स्थापना के तरीके सही हैं, बारिश के सबूत का मूल्यांकन करने के लिए पूरे वाहन का प्रदर्शन।
परीक्षण सिद्धांत:
बारिश के क्षेत्र और बारिश के प्रवाह को बारिश के कमरे के माध्यम से नियंत्रित किया जाता है, बारिश का पता लगाने के लिए स्थितियां प्राकृतिक राज्य के बाहर के समान हैं, वाहन की पानी से तंग स्थिति की पुष्टि करने के लिए, और रिसाव वाले भागों की संरचना में सुधार करने के लिए। ।
संरचना:
प्रणाली में एक बारिश का कमरा, एक स्प्रे सिस्टम, एक पानी की आपूर्ति प्रणाली, एक जल परिसंचरण प्रणाली, एक सीवेज सिस्टम, एक इलेक्ट्रॉनिक नियंत्रण प्रणाली और जंगम स्प्रे प्लेटें शामिल हैं।
वर्षा क्षेत्र: वाहन की खिड़की की सतह को एक निश्चित बारिश की तीव्रता के तहत स्प्रे किया जाता है। एक सीवेज ट्रीटमेंट डिवाइस स्थापित किया गया है, निस्पंदन उपचार के लिए परिसंचारी पानी को सीवेज पूल में भेजा जाता है, और फिर इसे साफ करने के लिए फिर से साफ पानी की टंकी से फ़िल्टर किया जाता है। बारिश के कमरे की फ्रेम संरचना साइट पर वेल्डेड है।
परीक्षण कक्ष में जलाशय और जल निकासी व्यवस्था ग्राहक द्वारा पूरी की जानी चाहिए।
पर्यावरण का उपयोग करें:
बिजली की आपूर्ति: AC380V% 5%, 50 हर्ट्ज, या ग्राहक की स्थानीय बिजली आपूर्ति आवश्यकताओं के साथ मिलते हैं।
जगह का उपयोग करें: तापमान 15-35 ° C, सापेक्ष आर्द्रता 25% -75%, वायुमंडलीय दबाव 86 ~ 106kpa (860 mbar -1060 mbar), प्रकाश व्यवस्था के साथ, जमीन को जलरोधी रिसाव प्रूफ स्विच (या सॉकेट) के साथ समतल होना चाहिए। , पानी का सेवन और जल निकासी की स्थिति अच्छी होनी चाहिए
जल स्रोत: स्वच्छ पानी या नल का पानी अशुद्धियों के बिना, पानी सफाई फिल्टर सुसज्जित होना चाहिए
तकनीकी पैमाने:
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन इंटेलिजेंट कंट्रोल सिस्टम, बाहरी कंप्यूटर ऑपरेशन |
| बारिश के कमरे के आकार की संरचना | भीतरी आकार: WDH = 6000 * 2400 मिमी * 3300 मिमी बाहरी आकार: WDH = 7000 * 3800 मिमी * 4000 मिमी अनुकूलित किया जा सकता है, कमरे की सामग्री जलरोधी और ऑक्सीकरण प्रतिरोधी सामग्री से बने होते हैं |
| स्प्रे सिस्टम पैरामीटर | स्प्रे क्षेत्र: वाहन शरीर के सामने, ओर, पीछे, नीचे |
| जल स्प्रे प्रवाह: वाहन निकाय के सामने का औसत जल प्रवाह (12 mm 1) मिमी / मिनट, अन्य क्षेत्रों का औसत जल प्रवाह (8 (1) मिमी / मिनट, प्रवाह निर्धारित किया जा सकता है | |
| नोजल का आकार: छिद्र व्यास Ф2.5-mm3 मिमी | |
| नोजल की स्थिति: 400 * 400 मिमी रिक्ति पर आयताकार व्यवस्था, जमीन से नीचे नोजल 0.2 मीटर और शेष नोजल और वाहन की बाहरी सतह के बीच की दूरी 0.7 the 0.2m है | |
| पानी की आपूर्ति दबाव: 150 supply 10 kPa | |
| छिड़काव समय: 15 मिनट के बाद पानी का प्रवाह स्थिर है, समय पूर्व निर्धारित किया जा सकता है | |
| विन्यास | जल संचलन प्रणाली, जलयोजन (जल भंडारण) प्रणाली और सीवेज प्रणाली वैकल्पिक हैं |
| सुरक्षा की सुरक्षा | चरण अनुक्रम संरक्षण, रिसाव संरक्षण, पानी की कमी संरक्षण, असामान्य सुरक्षा |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
