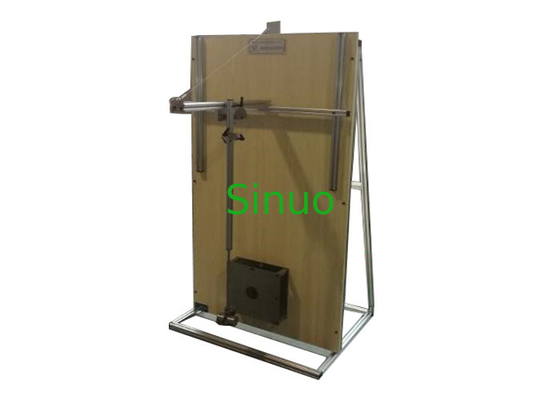

इलेक्ट्रिक कार सहायक उपकरण यांत्रिक शक्ति 1 Car 6J ऊर्जा पेंडुलम प्रभाव परीक्षण उपकरण
| Control Method: | मैनुअल | Impact Energy: | 1 ~ 6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Pendulum Material: | स्टील पाइप | Pendulum Length: | १ मी. |
| High Light: | मोटर वाहन परीक्षण उपकरण,ऑटोमोबाइल परीक्षण उपकरण |
||
इलेक्ट्रिक कार सहायक उपकरण यांत्रिक शक्ति 1 J 6 जे ऊर्जा पेंडुलम प्रभाव परीक्षण उपकरण
मानक और खंड:
IEC60309-1: 2012 "प्लग, सॉकेट-आउटलेट और औद्योगिक उद्देश्यों के लिए युग्मक - भाग 1: सामान्य आवश्यकताएं" खंड 24.2, आंकड़ा 7
नमूने और प्रतिबंध:
इलेक्ट्रिक वाहन चार्जिंग इंटरफेस (प्लग, सॉकेट-आउटलेट, वाहन कनेक्टर्स), औद्योगिक उद्देश्य प्लग, सॉकेट-आउटलेट और कपलर।
आवेदन:
वाहन प्लग, सॉकेट-आउटलेट और कपलर सामान की यांत्रिक शक्ति को सत्यापित करने के लिए।
परीक्षण सिद्धांत:
आवश्यक प्रभाव ऊर्जा प्राप्त करने के लिए, गतिज ऊर्जा के समतुल्य द्रव्यमान को एक निश्चित ऊँचाई पर मुक्त किया जाता है, जिससे गतिज ऊर्जा को गुरुत्वाकर्षण ऊर्जा के रूपांतरण के बाद।
संरचना:
बढ़ते ब्रैकेट को आगे से पीछे और दाएं से बाएं समायोजित किया जा सकता है, और प्रभाव कोण समायोज्य है।
आयाम और वजन:
आयाम: W500 के बारे में * D500 * H1500mm
वजन: लगभग 60kgs
तकनीकी पैमाने:
| प्रचालन की विधि | शारीरिक संचालन |
| प्रभाव भार | 50 * 16mm; 304 # स्टेनलेस स्टील 0.25Kg वजन को प्रभावित करता है |
| संयुक्त प्रभाव वजन | 0.5 किलोग्राम (कम ऊर्जा) (0.25 किलोग्राम वजन के 2 टुकड़े), 1 किलो (उच्च ऊर्जा) (0.25 किलो वजन के 4 टुकड़े) |
| प्रभाव ऊर्जा | 1 be 6 जे (प्रभाव हथौड़ों को विनिमेय किया जा सकता है) |
| हमर आँवला | Ф50 |
| प्रभाव कोण | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| पेंडुलम समर्थन संरचना | आगे और पीछे, बाएँ और दाएँ घूम सकते हैं और 90 ° घूम सकते हैं |
| पेंडुलम सामग्री | 10 मिमी के बाहरी व्यास और 1.0 मिमी की दीवार मोटाई के साथ स्टील पाइप |
| पेंडुलम की लंबाई | 1 मीटर, धुरी से प्रभाव तत्व के केंद्र तक |
| बढ़ता हुआ थाली | 8 मिमी मोटी स्टेनलेस स्टील प्लेट, ग्राहक के निर्दिष्ट एपर्चर और स्थिति के अनुसार, डिफ़ॉल्ट रूप से एक सेट |
| प्रभाव ऊंचाई | 776 मिमी, 833 मिमी |
| कार्यक्षेत्र बोर्ड | प्लाईवुड |
| एक्स / वाई / जेड एक्सिस स्ट्रोक | जंगम सीमा 300 मिमी से अधिक है |
