| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

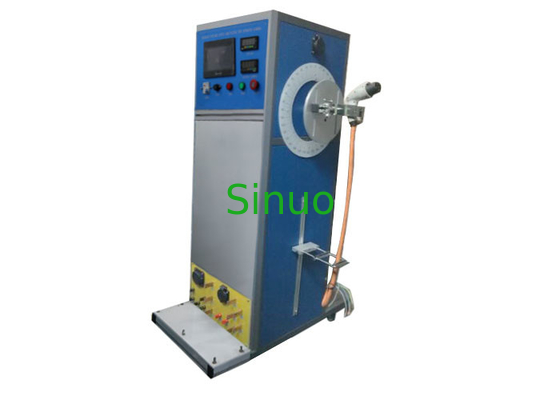

वाहन गैर-पुन: प्रयोज्य सहायक उपकरण यांत्रिक शक्ति 90 ° फ्लेक्सिंग परीक्षण उपकरण
मानक और खंड:
IEC62196-1: 2014 "प्लग, सॉकेट-आउटलेट, वाहन कनेक्टर और वाहन इनलेट-इलेक्ट्रिक वाहन का प्रवाहकीय चार्जिंग-पार्ट 1: सामान्य आवश्यकताएं" खंड 26.4, आंकड़ा 14
IEC60309-1: 2012 "प्लग, सॉकेट-आउटलेट और औद्योगिक उद्देश्यों के लिए कप्लर्स - भाग 1: सामान्य आवश्यकताएं" खंड 24.4, आंकड़ा 9
नमूने और प्रतिबंध:
इलेक्ट्रिक वाहन चार्जिंग इंटरफेस (प्लग, सॉकेट-आउटलेट, वाहन कनेक्टर्स), औद्योगिक उद्देश्य प्लग, सॉकेट-आउटलेट और कपलर।
आवेदन:
वाहन के प्लग, सॉकेट-आउटलेट और कप्लर्स नॉन-रीवीयरेबल एक्सेसरीज़ के मैकेनिकल लोड फ्लेक्सिंग टेस्ट की प्रक्रिया के लिए उपयोग किया जाता है।
परीक्षण सिद्धांत:
टर्नटेबल ड्राइव करने के लिए इमदादी मोटर को गोद ले, बाएं और दाएं स्विंग करने के लिए नमूना बनाने के लिए, परीक्षण चक्र स्वचालित रूप से बंद हो जाएगा जब परीक्षण चक्र प्रीसेट मूल्य तक पहुंच जाएगा।
संरचना:
डिवाइस एक सर्वो मोटर द्वारा संचालित है, बड़े आकार के नमूनों के लिए बढ़ते एल्यूमीनियम प्लेट के साथ, यह महसूस कर सकता है कि नमूना भरते समय दोलन अक्ष धुरी के रूप में संभव के रूप में बिंदु से मेल खाता है, जिससे लचीली केबल का न्यूनतम पार्श्व विस्थापन प्राप्त होता है और भार।
आयाम और वजन:
बिजली की आपूर्ति: AC220V V 10%, 50 / 60Hz, बिजली 3KW, या ग्राहक की स्थानीय बिजली आपूर्ति आवश्यकताओं से मेल खाती है
आयाम: W1000 * D800 * H1600mm के बारे में
वजन: लगभग 150 किग्रा
तकनीकी पैमाने:
| टेस्ट स्टेशन | एक |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7 इंच के मानवकृत टच इंटरफ़ेस ऑपरेशन |
| चलाने का तरीका | सर्वो मोटर |
| नमूना क्लैंपिंग विधि | मैकेनिकल क्लैम्पिंग, क्लैम्पिंग पॉइंट की स्थिति समायोज्य है |
| फ्लेक्सिंग एंगल | 0-360 ° को स्वतंत्र रूप से समायोजित किया जा सकता है (ऊर्ध्वाधर के दोनों ओर 90 °, 45 °) |
| लचीली दर | 0-60 चक्र / मिनट, पूर्व निर्धारित किया जा सकता है |
| फ्लेक्सिंग साइकल | 0 ~ 999999 प्रीसेट हो सकता है, डिफ़ॉल्ट 20000 चक्र |
| भार भार | 20 एन, 25 एन, 50 एन, 75 एन, 100 एन |
| लोड पावर | 0-250V और वर्तमान AC0-400A समायोज्य के बीच समायोज्य वोल्टेज के साथ बाहरी, लोड कैबिनेट वैकल्पिक है |
| टेस्ट जजमेंट | दिए गए संकेतों को देखते हुए कि वर्तमान का संचालन किया जा रहा है या नहीं |
