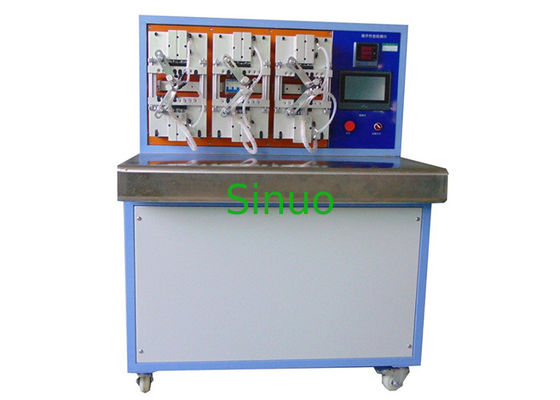

IEC 61009-1 सर्किट ब्रेकर मैकेनिकल और इलेक्ट्रिकल लाइफ टेस्टर

IEC 61009-1 सर्किट ब्रेकर मैकेनिकल और इलेक्ट्रिकल लाइफ टेस्टर

मानक और खंड:

परीक्षण उपकरण IEC 61009-1:2012, IEC 60898-1:2015 खंड 9.11, आदि की मानक आवश्यकताओं के अनुरूप है।

यह सर्किट ब्रेकर पर यांत्रिक और विद्युत जीवन परीक्षण कर सकता है, और सहायक लोड कैबिनेट रेटेड वोल्टेज और रेटेड करंट स्थितियों के तहत सर्किट ब्रेकर पर ऑन-लोड परीक्षण का एहसास कर सकता है। ट्रिप-फ्री तंत्र को सत्यापित करने के लिए भी इस्तेमाल किया जा सकता है। परीक्षण उत्पादों के स्वचालित नियंत्रण को पूरा करने के लिए PLC+ टच स्क्रीन स्वतंत्र नियंत्रण प्रणाली का उपयोग किया जाता है। स्वचालित नियंत्रण तकनीक का उपयोग परीक्षण प्रक्रिया में किया जाता है, जो परीक्षण समय के आँकड़ों और सारांश को पूरा कर सकता है, क्लोजिंग समय और ओपनिंग समय को नियंत्रित कर सकता है, और बुद्धिमानी से यह आंकलन कर सकता है कि संपर्क अच्छे हैं या बुरे। सर्किट ब्रेकर को खोलने और बंद करने के लिए मुख्य नियंत्रण इकाई के रूप में टच स्क्रीन और प्रोग्रामेबल लॉजिक कंट्रोलर PLC का उपयोग करें, और ड्राइविंग बल के रूप में सिलेंडर का उपयोग करें। स्वचालित ओपनिंग और क्लोजिंग वाले सर्किट ब्रेकर के लिए, मशीन सर्किट ब्रेकर बिजली आपूर्ति के लिए DC और AC बिजली आपूर्ति प्रदान करती है, और सर्किट ब्रेकर को खोलने और बंद करने को नियंत्रित करने का प्रभाव बिजली आपूर्ति को नियंत्रित करके प्राप्त किया जाता है।

विशेषताएँ:

1. उपकरण बॉक्स समग्र उच्च-गुणवत्ता वाले स्टील एकीकृत चेसिस, स्प्रे-लेपित सीलिंग प्लेट को अपनाता है, और सतह को एंटी-स्टैटिक, एंटी-रस्ट और एंटी-संक्षारण के साथ छिड़का जाता है।

2. पैनल और ऑपरेशन बटन उपकरण के दाईं ओर रखे जाते हैं, जो उपयोग करने में सुविधाजनक और दिखने में सुंदर होते हैं।

3. उपकरण एक सुरक्षात्मक बॉक्स से लैस है, और सुरक्षा सुरक्षा के लिए परीक्षण बॉक्स में किया जाता है।

4. उपकरण मोल्डेड केस सर्किट ब्रेकर 3P-4P उत्पादों और 63A～125A के वर्तमान विनिर्देशों वाले उत्पादों के उत्पादन के साथ संगत है।

5. फ्रेम करंट का उपयोग एक ही समय में परीक्षण के लिए नहीं किया जाता है। उपकरण स्वचालित क्लोजिंग और ओपनिंग फिक्स्चर के एक सेट से लैस है। उपकरण करंट उत्पाद के रूप पर निर्भर करता है। उदाहरण के लिए, जब उत्पाद बंद होता है तो करंट संचालित होता है, और उत्पाद खुलने के बाद करंट गैर-संचालक होता है, और चक्र क्रम में दोहराया जाता है, और लोड करंट समायोज्य होता है, और करंट 1-125A से सुपरइम्पोज किया जाता है, और क्लोजिंग और ओपनिंग समय की संख्या को मैन्युअल रूप से सेट किया जा सकता है। (असीमित, सेटिंग के लिए टच स्क्रीन पैरामीटर इंटरफ़ेस पर उपलब्ध) उपकरण में कुल चार जोड़े फिक्स्चर हैं, एक समय में केवल एक उत्पाद का परीक्षण किया जा सकता है, और परीक्षण बिजली आपूर्ति एक सेट है।

तकनीकी पैरामीटर:

मॉडल	SN2503
विद्युत नियंत्रण विधि	PLC इंटेलिजेंट इंटीग्रेटेड कंट्रोल, मैन-मशीन टच इंटरफ़ेस ऑपरेशन
परीक्षण आइटम	1. गैर-स्वचालित ओपनिंग और क्लोजिंग सर्किट ब्रेकर का जीवन परीक्षण 2. स्वचालित ओपनिंग और क्लोजिंग सर्किट ब्रेकर ऊर्जावान जीवन परीक्षण
परीक्षण उत्पाद	3~125A, क्रमशः एक-पोल ~ चार-पोल लघु सर्किट ब्रेकर के यांत्रिक और विद्युत जीवन परीक्षण के साथ संगत, एक ही समय में परीक्षण नहीं
ट्रिप मोड	सर्किट ब्रेकर का अपना विद्युत चुम्बकीय या बाहरी सिलेंडर ट्रिपिंग और क्लोजिंग को धक्का देता है
ड्राइव मोड	सिलेंडर ड्राइव
परीक्षण स्टेशन	3 स्टेशन
सर्किट ब्रेकर कॉइल वोल्टेज आपूर्ति	AC0~300V
वोल्टेज सेटिंग विधि	स्वचालित समायोजन
रिज़ॉल्यूशन	0. 1V
सटीकता	2±％
सर्किट ब्रेकर कॉइल वोल्टेज आपूर्ति	DC0~60V
वोल्टेज सेटिंग विधि	स्वचालित समायोजन
रिज़ॉल्यूशन	0. 1V
सटीकता	2±％
क्लोजिंग समय सेटिंग	1~999.9s
ओपनिंग समय सेटिंग	1~999.9s
ओपनिंग और क्लोजिंग समय सेटिंग	1~999999
सुरक्षात्मक कार्य	ओवरवॉल्टेज, ओवरकरंट, शॉर्ट सर्किट
ध्वनि और प्रकाश अलार्म डिवाइस	परीक्षण के दौरान या अयोग्य परीक्षण उत्पाद दिखाई देने पर ऑपरेटर को समय पर याद दिलाएं
आयाम	1200mm×800mm×1500mm
वज़न	लगभग 200 KG
