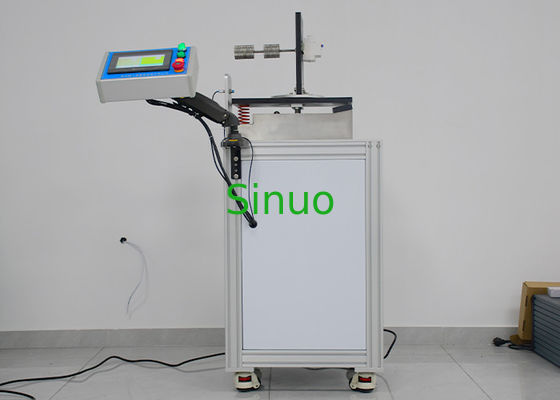

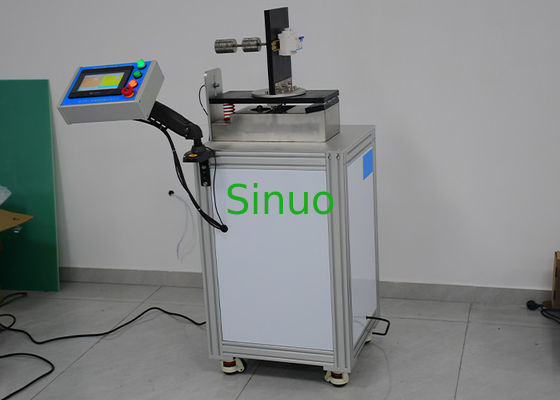

आईईसी 61009-1 सर्किट-ब्रेकर मैकेनिकल शॉक टेस्टिंग मशीन
| Applied Standard: | IEC 61009-1; IEC 60898-1 | Coil Spring: | लोचदार गुणांक 25N/मिमी |
| Drive Mode: | मोटर ड्राइव तंत्र कैम | Turntable Angle: | 4-90 ° रोटेशन तय किया जा सकता है |
| Drop Height: | 40 मिमी | Load Output: | 0-999999s |
| High Light: | एनीकोइक चैंबर टर्नटेबल,ईएमसी टेस्ट उपकरण टर्नटेबल,2 मी ईएमसी टेस्टर टर्नटेबल |
||
आईईसी 61009-1 सर्किट-ब्रेकर्स मैकेनिकल शॉक टेस्टिंग मशीन
उत्पाद का अवलोकन:
परीक्षण उपकरण IEC 61009-1 की मानक आवश्यकताओं के अनुरूप हैः2012, IEC60898-1:2015आदि।
इसका उपयोग सर्किट ब्रेकर उत्पाद परीक्षण के लिए सर्किट ब्रेकर के ऐसे भागों के प्रभाव प्रतिरोध को सत्यापित करने के लिए किया जाता है जो सामान्य उपयोग के दौरान यांत्रिक झटकों के अधीन हो सकते हैं।
परीक्षण सिद्धांतः मोटर नियंत्रण कैम के माध्यम से सर्किट ब्रेकर के साथ माउंटिंग प्लेट उठाएं।और तुरंत 25N/मिमी के लोचदार गुणांक के साथ कोइल स्प्रिंग से सुसज्जित धातु की स्टॉप प्लेट पर स्वतंत्र रूप से गिर जाता हैइस तरह 50 बार दोहराएं और नमूना अन्य तीन 90-डिग्री दिशाओं को टर्नटेबल के माध्यम से स्विच करता है और परीक्षण 50 बार दोहराता है।
विशेषताएं: 1. पीएलसी नियंत्रण, टच स्क्रीन संचालन, सर्वो मोटर ड्राइव, सटीक नियंत्रण।
2गिरने की ऊँचाई को बिना विचलन के कैम की विचलित दूरी से निर्धारित किया जाता है।
3. Yiheda अनुकूलित लोचदार गुणांक हेलिकल स्प्रिंग को अपनाएं।
4. टर्नटेबल को 4-90° घुमाया जा सकता है, जो वास्तव में सर्किट ब्रेकर के सभी दिशाओं में प्रभाव प्रतिरोध परीक्षण का अनुकरण करता है।
तकनीकी मापदंडः
| मॉडल | SN2506 |
| परीक्षण स्टेशन | एकल |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, मानव-मशीन स्पर्श इंटरफ़ेस संचालन |
| ड्राइव मोड | मोटर ड्राइव तंत्र कैम |
| कॉइल स्प्रिंग | लोच गुणांक 25N/मिमी |
| बेस ए, प्लेटफार्म बी, प्लैंक सी | कठोर लकड़ी, काले रंग की |
| गिरने की ऊँचाई | 40 मिमी |
| टर्नटेबल | 4-90° घूर्णन तय किया जा सकता है |
| वजन | 100 ग्राम 10 टुकड़े, 150 ग्राम 5 टुकड़े, 200 ग्राम 5 टुकड़े |
| परीक्षणों की संख्या | 0-999999 बार, टच स्क्रीन प्रीसेट |
| लोड आउटपुट | 0-999999s, टच स्क्रीन प्रीसेट |
| आयाम | 900 मिमी × 600 मिमी × 1350 मिमी |
| वजन | लगभग 110 किलो |
| विद्युत आपूर्ति | AC380V±10% 50Hz, 1kVA |
