| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

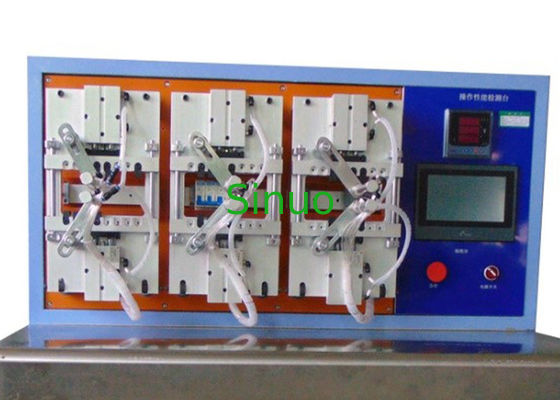

IEC 60898-1 खंड 9.11 सर्किट ब्रेकर मैकेनिकल और इलेक्ट्रिकल लाइफ टेस्टर
मानक और खंडः
आईईसी 60898-1:2015 विद्युत सहायक उपकरण-घरेलू और इसी तरह के प्रतिष्ठानों के लिए अतिप्रवाह सुरक्षा के लिए सर्किट-ब्रेकर-भाग 1: एसी संचालन के लिए सर्किट-ब्रेकर खंड 9.11 मैकेनिकल और इलेक्ट्रिकल स्थायित्व का सत्यापन
और IEC 61009-1:2024 घरेलू और इसी तरह के उपयोगों के लिए अवशिष्ट धारा संचालित सर्किट-ब्रेकर के साथ एकीकृत अधिभार संरक्षण (RCBOs) - भाग 1: सामान्य नियम
उत्पादन की जानकारी:
बहुमुखी प्रतिभा और सटीकता के लिए डिज़ाइन की गई यह प्रणाली सर्किट ब्रेकरों पर व्यापक यांत्रिक और विद्युत जीवन परीक्षण करती है।मिलान लोड कैबिनेटअनुमति देता हैलोड पर परीक्षणनामित कार्य स्थितियों के तहत, साथ ही साथ समर्थनट्रिप-फ्री मैकेनिज्म सत्यापन.
जिसमें एकपूरी तरह से स्वचालित नियंत्रण प्रणालीके साथपीएलसी और टच स्क्रीन एकीकरण, उपकरण बुद्धिमान संचालन प्रदान करता है, खुलने/बंद होने के समय को नियंत्रित करता है और संपर्क गुणवत्ता का स्वचालित रूप से आकलन करता है।
यह वायवीय एक्ट्यूएटर और उन्नत नियंत्रण तर्क द्वारा संचालित है, यह स्थिर, विश्वसनीय गति सुनिश्चित करता है।डीसी और एसी बिजली आपूर्ति, समायोज्य शक्ति इनपुट के माध्यम से खोलने और बंद करने के संचालन के सटीक नियंत्रण की अनुमति देता है।
तकनीकी मापदंडः
| मॉडल | SN2503 |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, मानव-मशीन स्पर्श इंटरफ़ेस संचालन |
| परीक्षण आइटम |
1गैर-स्वचालित खुलने और बंद करने वाले सर्किट ब्रेकर का जीवन परीक्षण 2. स्वचालित खोलने और बंद सर्किट ब्रेकर ऊर्जा जीवन परीक्षण |
| परीक्षण उत्पाद | 3 ~ 125A, एक ध्रुवीय ~ चार ध्रुवीय लघु सर्किट ब्रेकर के क्रमशः यांत्रिक और विद्युत जीवन परीक्षण के साथ संगत, एक ही समय में परीक्षण नहीं |
| ट्रिप मोड | सर्किट ब्रेकर के अपने विद्युत चुम्बकीय या बाहरी सिलेंडर ट्रिपिंग और बंद धक्का |
| ड्राइव मोड | सिलेंडर ड्राइव |
| परीक्षण स्टेशन | 3 स्टेशन |
| सर्किट ब्रेकर कॉइल वोल्टेज आपूर्ति | AC0~300V |
| वोल्टेज सेटिंग विधि | स्वतः समायोजन |
| संकल्प | 0. 1V |
| सटीकता | 2±% |
| सर्किट ब्रेकर कॉइल वोल्टेज आपूर्ति | DC0~60V |
| वोल्टेज सेटिंग विधि | स्वतः समायोजन |
| संकल्प | 0. 1V |
| सटीकता | 2±% |
| बंद होने का समय | 1~999.9s |
| खुलने का समय | 1~999.9s |
| खोलने और बंद करने के समय की सेटिंग | 1~999999 |
| सुरक्षात्मक कार्य | ओवर वोल्टेज, ओवर करंट, शॉर्ट सर्किट |
| ध्वनि और प्रकाश अलार्म उपकरण | परीक्षण के दौरान या जब अयोग्य परीक्षण उत्पाद दिखाई देते हैं तो ऑपरेटर को समय पर याद दिलाएं |
| आयाम | 1200 मिमी × 800 मिमी × 1500 मिमी |
| वजन | लगभग 200 किलो |
उपकरण में एक उच्च शक्ति, पूरी तरह से एकीकृत स्टील चेसिस है जिसमें सटीक सील पैनल हैं, जो एक एंटी-स्टेटिक, एंटी-रस्ट,और बढ़ी हुई स्थायित्व और दीर्घकालिक विश्वसनीयता के लिए संक्षारण प्रतिरोधी कोटिंग.
उपयोगकर्ता-केंद्रित डिजाइन के साथ एर्गोनोमिक रूप से स्थित नियंत्रण कक्ष और दाहिने हाथ की ओर संचालन बटन, सुविधाजनक संचालन और एक चिकना, आधुनिक उपस्थिति प्रदान करते हैं।
एक विशेष सुरक्षात्मक आवरण से सुसज्जित, यह सुनिश्चित करता है कि ऑपरेटर की इष्टतम सुरक्षा के लिए सभी परीक्षण पूरी तरह से आश्रित वातावरण में सुरक्षित रूप से किए जाएं।
63A से 125A विनिर्देश रेंज में 3P4P मोल्ड केस सर्किट ब्रेकर (MCCB) के उत्पादन और परीक्षण के साथ पूरी तरह संगत, विविध उत्पादन आवश्यकताओं को पूरा करता है।
एक बुद्धिमान स्वचालित क्लैंपिंग प्रणाली के साथ, उपकरण सटीक खोलने और बंद करने के संचालन का समर्थन करता है।परीक्षण करंट उत्पाद कॉन्फ़िगरेशन के अनुसार समायोजित होता है जब बंद होता है, खुला होने पर निर्वाहक नहीं होता है, 1A से 125A तक के समायोज्य लोड करंट के साथ निरंतर चक्र चलाता है। परीक्षण चक्रों की संख्या सहज ज्ञान युक्त टचस्क्रीन इंटरफ़ेस के माध्यम से स्वतंत्र रूप से निर्धारित की जा सकती है।
विभिन्न उत्पाद प्रकारों को अनुकूलित करने के लिए चार जोड़ी फिक्स्चर से लैस, यह प्रणाली सटीकता और स्थिरता सुनिश्चित करने के लिए एक समर्पित, स्थिर बिजली आपूर्ति के साथ एक समय में एकल उत्पाद परीक्षण का समर्थन करती है।
